1. DEPOSER L'AMPOULE DE PLAFONNIER ARRIERE

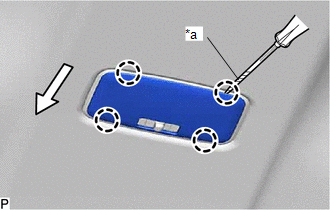

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif, libérer les 4 griffes pour déposer la lentille de plafonnier.
|
*a | Ruban adhésif de protection |
.png) |
Avant |

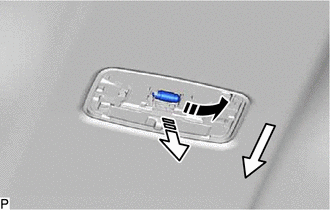

(b) Tirer la languette et déposer l'ampoule de plafonnier arrière dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.
|
|
Avant |
.png) |
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |
2. REPOSER L'AMPOULE DE PLAFONNIER ARRIERE

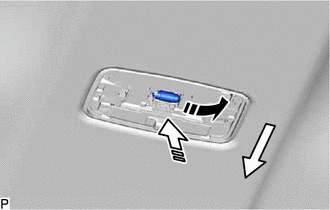

(a) Tirer la languette et reposer l'ampoule de plafonnier arrière dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.
|
|
Avant |
|
|
Reposer dans ce sens (1) |
|
|
Reposer dans ce sens (2) |

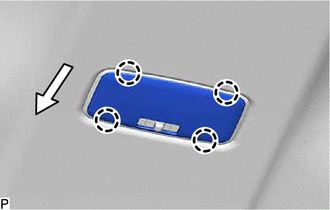

(b) Engager les 4 griffes pour reposer la lentille de plafonnier.
|
|
Avant |
Ampoule D'eclairage De Seuil De Porte
Contacteur D'eclairage De CourtoisieEmplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*A pour type d'affichage 8
pouce -
- *1
SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS
*2 ENSEMBLE DE COMBINE
D'INSTRUMENTS
*3 ENSEMBLE DE BLOC DE
JONCTION DE TABLEAU DE BORD - FUSIBLE ECU ...
Verification
VERIFICATION PROCEDURE 1.
VERIFIER LA THERMISTANCE DE REFROIDISSEUR N° 1 (a) Mesurer la résistance
en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
*a Pièce constitutive sans
faisceau de câbles branché (thermistance de refroidisseur n° 1)
*b Partie ...
Faible tension de sortie de la soufflante
DESCRIPTION Si le débit d'air provenant des
registres avant est faible quelque soit le réglage de la vitesse de soufflante
affiché sur le panneau de commande de climatisation (ensemble d'autoradio et de
système d'affichage)*1 ou sur l'ensemble de commande de climatisation*2, l ...
