Toyota Camry Manuel de réparation XV50 (2011–2019): Arrêt de communication de l'ECU de toit ouvrant (B1273)

DESCRIPTION

Ce DTC est enregistré lorsque la communication LIN entre l'ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant)*1 ou l'ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant)*2 et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) est interrompue pendant au moins 10 secondes.

N° de DTC

Objet de la détection

Condition de détection du DTC

Organe incriminé

B1273

Arrêt de communication de l'ECU de toit ouvrant

Absence de communication entre l'ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant)*1 ou l'ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant)*2 et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) pendant 10 secondes minimum.

  • ECU de carrosserie principale (ECU de carrosserie du réseau multiplex)
  • Ensemble de bloc de jonction de tableau de bord
  • ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant)*1
  • ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant)*2
  • Faisceau de câbles ou connecteur
  • Fusible S/ROOF

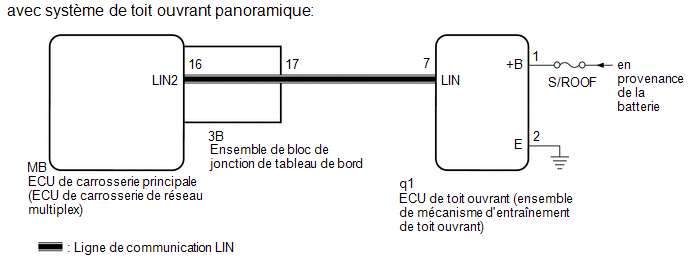

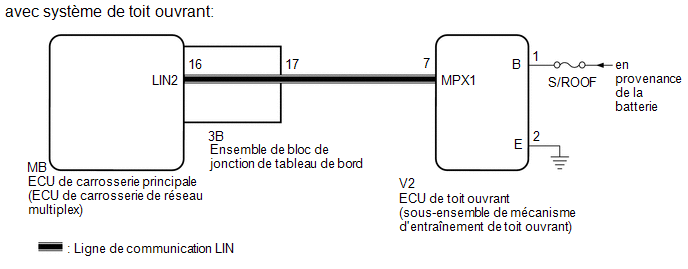

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

(a) Déposer l'ensemble de bloc de jonction de tableau de bord.

Cliquer ici

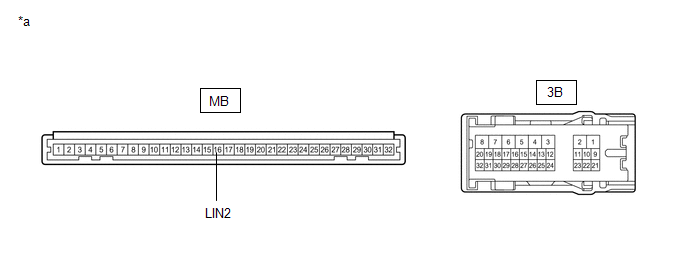

*a

Pièce constitutive sans faisceau de câbles branché

(ensemble de bloc de jonction de tableau de bord)

-

-

(b) Déposer l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) de l'ensemble de bloc de jonction de tableau de bord.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Cette vérification sert à vérifier la ligne de communication LIN dans l'ensemble de bloc de jonction de tableau de bord qui relie le faisceau de câbles à l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) intégrée.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-17 - MB-16 (LIN2)

En permanence

En dessous de 1 Ω

Résultat:

Résultat

Passer au point

OK (avec système de toit ouvrant)

A

OK (avec système de toit ouvrant panoramique)

B

NG

C

B

PASSER AU POINT 6

C

REMPLACER L'ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD

A

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - ECU DE TOIT OUVRANT (SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT))

(a) Débrancher le connecteur V2 de l'ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'allumage de la position ON à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-17 - V2-7 (MPX1)

Contacteur d'allumage en position OFF

En dessous de 1 Ω

V2-7 (MPX1) ou 3B-17 - Masse de carrosserie

Contacteur d'allumage en position OFF

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

3.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE TOIT OUVRANT (SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) - BATTERIE, MASSE DE CARROSSERIE)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

V2-1 (B) - V2-2 (E)

En permanence

11 à 14 V

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

V2-2 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

4.

REMPLACER L'ECU DE TOIT OUVRANT (SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT)

(a) Remplacer l'ECU de toit ouvrant (sous-ensemble de mécanisme d'entraînement de toit ouvrant).

Cliquer ici

SUIVANT

5.

VERIFIER SI DES DTC SONT EMIS

(a) Supprimer les DTC.

Body Electrical > Main Body > Clear DTCs

(b) Vérifier à nouveau les DTC.

Body Electrical > Main Body > Trouble Codes

OK:

Le DTC B1273 n'est pas émis.

OK

FIN (L'ECU DE TOIT OUVRANT (SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) ETAIT DEFECTUEUSE)

INCORRECT

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)

6.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - ECU DE TOIT OUVRANT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT))

(a) Débrancher le connecteur q1 de l'ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant).

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Veiller à ce que chaque ECU soit en mode veille avant de procéder à la vérification. Pour passer en mode veille, mettre le contacteur d'allumage de la position ON à OFF et attendre au moins 180 secondes sans actionner l'un des contacteurs.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

3B-17 - q1-7 (LIN)

Contacteur d'allumage en position OFF

En dessous de 1 Ω

q1-7 (LIN) ou 3B-17 - Masse de carrosserie

Contacteur d'allumage en position OFF

10 kΩ minimum

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE TOIT OUVRANT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) - BATTERIE, MASSE DE CARROSSERIE)

(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

q1-1 (+B) - q1-2 (E)

En permanence

11 à 14 V

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

q1-2 (E) - Masse de carrosserie

En permanence

En dessous de 1 Ω

INCORRECT

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

8.

REMPLACER L'ECU DE TOIT OUVRANT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT)

(a) Remplacer l'ECU de toit ouvrant (ensemble de mécanisme d'entraînement de toit ouvrant).

Cliquer ici

SUIVANT

9.

VERIFIER SI DES DTC SONT EMIS

(a) Supprimer les DTC.

Body Electrical > Main Body > Clear DTCs

(b) Vérifier à nouveau les DTC.

Body Electrical > Main Body > Trouble Codes

OK:

Le DTC B1273 n'est pas émis.

OK

FIN (L'ECU DE TOIT OUVRANT (ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT) ETAIT DEFECTUEUSE)

INCORRECT

REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
