Toyota Camry Manuel de réparation XV50 (2011–2019): Bobine Et Bougie D'allumage
Pieces Constitutives
PIECES CONSTITUTIVES

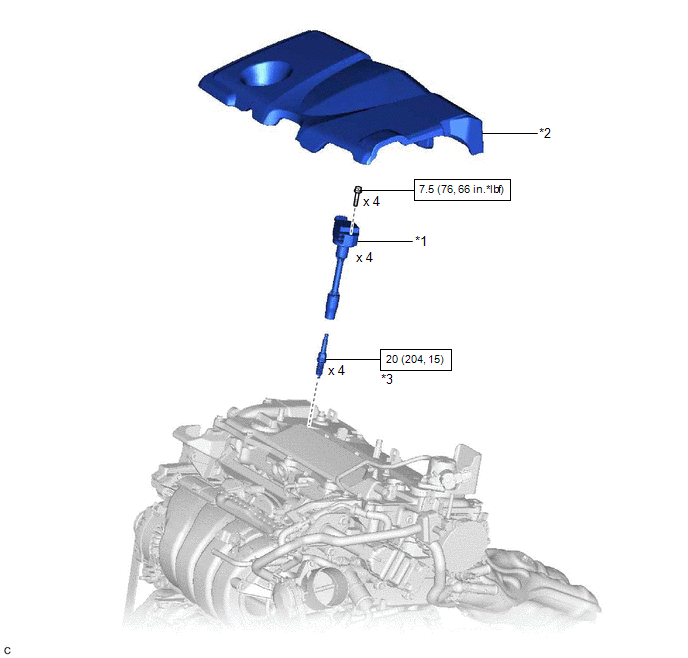

SCHEMA
*1 | ENSEMBLE DE BOBINE D'ALLUMAGE |
*2 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*3 | BOUGIE D'ALLUMAGE |
- | - |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de bobine d'allumage ou de la bougie d'allumage, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
| Vérification après réparation |
|
|
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE DU MOTEUR N° 1
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE
(a) Débrancher les 4 connecteurs d'ensemble de bobine d'allumage. |
|
(b) A l'aide d'une clé à douille de 8 mm, déposer les 4 boulons et les 4 ensembles de bobine d'allumage du sous-ensemble de cache-soupapes.
REMARQUE:
Si un ensemble de bobine d'allumage a subi un choc ou une chute, la remplacer.
CONSEIL:
Disposer les pièces déposées dans l'ordre correct.
3. DEPOSER LA BOUGIE D'ALLUMAGE
Cliquer ici
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER LA BOUGIE D'ALLUMAGE
Cliquer ici
2. REPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE
CONSEIL:
Effectuer la procédure "Vérification après réparation" après le remplacement d'un ensemble de bobine d'allumage.
Cliquer ici
(a) A l'aide d'une clé à douille de 8 mm, reposer les 4 ensembles de bobine d'allumage sur le sous-ensemble de cache-soupapes avec les 4 boulons.
Torque:
7,5 N·m {76 kgf·cm, 66 in·lbf}
REMARQUE:
Si un ensemble de bobine d'allumage a subi un choc ou une chute, la remplacer.
CONSEIL:
Reposer les mêmes pièces dans leurs positions initiales.
(b) Brancher les 4 connecteurs d'ensemble de bobine d'allumage.
3. REPOSER LE SOUS-ENSEMBLE DE CACHE N° 1 DU MOTEUR
Cliquer ici
4. EFFECTUER L'INITIALISATION
(a) Effectuer la "Vérification après réparation" après avoir remplacé un ensemble de bobine d'allumage ou une bougie d'allumage.
Cliquer ici
