Toyota Camry Manuel de réparation XV50 (2011–2019): Bornes De L'ecm

BORNES DE L'ECM

ECM

CONSEIL:

La tension standard et la résistance de chaque borne de l'ECM est indiquée dans le tableau ci-dessous.

Dans le tableau, suivre d'abord les informations reprises sous "Condition". Rechercher sous "N° de borne (symbole)" les bornes à vérifier. La tension standard ou la résistance entre les bornes concernées est indiquée dans la colonne "Condition spécifiée".

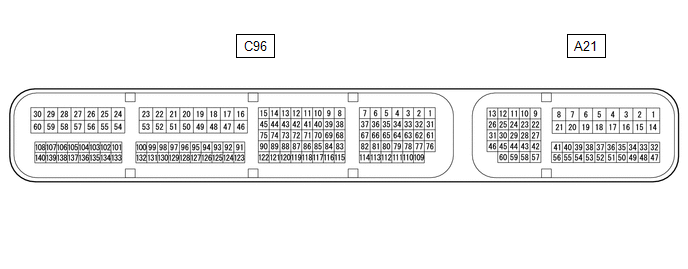

Utiliser le schéma ci-dessus comme référence pour les bornes de l'ECM.

N° de borne (symbole)

Couleur du câblage

Description de la borne

Condition

Condition spécifiée

A21-1 (BATT) - C96-53 (E1)

R - W-B

Batterie (pour mesurer la tension de la batterie et pour la mémoire de l'ECM)

En permanence

11 à 14 V

A21-2 (+B) - C96-53 (E1)

L - W-B

Source d'alimentation électrique de l'ECM

Contacteur du moteur en position ON (IG)

11 à 14 V

A21-3 (+B2) - C96-53 (E1)

L - W-B

Source d'alimentation électrique de l'ECM

Contacteur du moteur en position ON (IG)

11 à 14 V

A21-8 (+BM) - C96-53 (E1)

G - W-B

Source d'alimentation électrique de l'ECM

En permanence

11 à 14 V

A21-13 (CANH) - C96-53 (E1)

B - W-B

Ligne de communication CAN

Contacteur du moteur en position ON (IG)

Génération d'impulsions

A21-17 (S) - C96-53 (E1)

GR - W-B

Signal du contacteur de rapport S engagé

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position S

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position autre que S

En dessous de 1 V

A21-26 (CANL) - C96-53 (E1)

W - W-B

Ligne de communication CAN

Contacteur du moteur en position ON (IG)

Génération d'impulsions

A21-27 (STP) - C96-53 (E1)

SB - W-B

Signal du contacteur des feux stop

Pédale de frein enfoncée

7,5 à 14 V

Pédale de frein relâchée

En dessous de 1 V

A21-37 (SFTD) - C96-53 (E1)

W - W-B

Signal de passage au rapport inférieur

Contacteur du moteur en position ON (IG)

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse maintenu en position "-" (rétrogradation)

En dessous de 1 V

Contacteur du moteur en position ON (IG) et contacteur de changement de vitesse au volant "-" (rétrogradation) actionnée

En dessous de 1 V

A21-38 (SFTU) - C96-53 (E1)

G - W-B

Signal de contacteur de passage à un rapport supérieur

Contacteur du moteur en position ON (IG)

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse maintenu en position "+" (passage au rapport supérieur)

En dessous de 1 V

Contacteur du moteur en position ON (IG) et contacteur de changement de vitesse au volant "+" (passage au rapport supérieur) actionnée

En dessous de 1 V

A21-39 (SPD) - C96-53 (E1)

L - W-B

Signal de vitesse du véhicule transmis par l'ensemble de combiné d'instruments

Conduite à 20 km/h (12 mph)

Génération d'impulsions

A21-40 (SPCN) - C96-53 (E1)

V - W-B

Signal du comodo (NORMAL)

Contacteur du moteur en position ON (IG) et comodo actionné et maintenu en position NORMAL

En dessous de 1,5 V

Contacteur du moteur en position ON (IG) et comodo (NORMAL) non enfoncé

11 à 14 V

A21-43 (STA) - C96-53 (E1)

G - W-B

Signal du démarreur

Lancement du moteur (levier de changement de vitesse en position P ou N, contacteur du moteur en position ON (START))

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position P ou N

En dessous de 2 V

A21-55 (PWMS) - C96-53 (E1)

LG - W-B

Signal de comodo (SPORT)

Contacteur du moteur en position ON (IG) et comodo actionné et maintenu en position SPORT

En dessous de 1,5 V

Contacteur du moteur en position ON (IG) et comodo (SPORT) non enfoncé

11 à 14 V

C96-6 (SL3+) - C96-7 (SL3-)

L - R

Signal d'électrovanne (SL3)

Pignon de 3ème, de 7ème ou de marche arrière

Génération d'impulsions

C96-10 (SL5+) - C96-11 (SL5-)

W - R

Signal d'électrovanne (SL5)

Pignon de 2ème ou 8ème

Génération d'impulsions

C96-12 (SL1+) - C96-13 (SL1-)

G - BR

Signal d'électrovanne (SL1)

Pignon de 1ère, 2ème, 3ème, 4ème ou 5ème

Génération d'impulsions

C96-14 (SL4+) - C96-15 (SL4-)

LG - R

Signal d'électrovanne (SL4)

Pignon de 4ème ou 6ème

Génération d'impulsions

C96-31 (SL2+) - C96-1 (SL2-)

LG - P

Signal d'électrovanne (SL2)

Pignon de 5ème, 6ème, 7ème ou 8ème

Génération d'impulsions

C96-32 (SL6+) - C96-33 (SL6-)

GR - LG

Signal d'électrovanne (SL6)

Pignon de 1ère ou de marche arrière

Génération d'impulsions

C96-53 (E1) - Masse de carrosserie

W-B - Masse de carrosserie

Masse

En permanence

En dessous de 1 Ω

C96-62 (SL) - C96-53 (E1)

W - W-B

Signal d'électrovanne (SL)

  • Levier de changement de vitesse en position P, R ou N
  • Blocage en position OFF (levier de changement de vitesse en position D)

11 à 14 V

C96-67 (SLT+) - C96-37 (SLT-)

G - B

Signal d'électrovanne (SLT)

Moteur au ralenti

Génération d'impulsions

C96-72 (NCO) - C96-53 (E1)

L - W-B

Signal du capteur de régime de boîte de vitesses (NC)

Le véhicule est en marche

Génération d'impulsions

C96-73 (NCB) - C96-53 (E1)

G - W-B

Source d'alimentation électrique du capteur

(tension spécifique)

Contacteur du moteur en position ON (IG)

11 à 14 V

C96-74 (NTO) - C96-53 (E1)

B - W-B

Signal du capteur de régime de boîte de vitesses (NT)

Moteur au ralenti (levier de changement de vitesse en position P ou N)

Génération d'impulsions

C96-75 (NTB) - C96-53 (E1)

R - W-B

Source d'alimentation électrique du capteur

(tension spécifique)

Contacteur du moteur en position ON (IG)

11 à 14 V

C96-76 (SLU+) - C96-61 (SLU-)

L - B

Signal d'électrovanne (SLU)

Blocage ON

Génération d'impulsions

C96-86 (THO1) - C96-133 (ETHW)

W - BR

Signal du capteur de température ATF

Température ATF de 115°C (239°F) ou plus

En dessous de 1,5 V

C96-106 (NSW) - C96-53 (E1)

R - W-B

Signal du contacteur de position de stationnement/point mort

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position P ou N

En dessous de 1 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position autre que P ou N

11 à 14 V

C96-107 (R) - C96-53 (E1)

W - W-B

Signal du contacteur de rapport R engagé

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position R

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position autre que R

En dessous de 1 V

C96-108 (P) - C96-53 (E1)

B - W-B

Signal du contacteur de rapport P engagé

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position P

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position autre que P

En dessous de 1 V

C96-139 (D) - C96-53 (E1)

R - W-B

Signal du contacteur de rapport D engagé

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position D ou S

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position autre que D ou S

En dessous de 1 V

C96-140 (N) - C96-53 (E1)

LG - W-B

Signal du contacteur de rapport N engagé

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position N

11 à 14 V

Contacteur du moteur en position ON (IG) et levier de changement de vitesse en position autre que N

En dessous de 1 V
