Pieces Constitutives
PIECES CONSTITUTIVES
SCHEMA
*1 | ENSEMBLE DE CAPTEUR DE DEPRESSION A INJECTION ELECTRONIQUE DE CARBURANT (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR) |
*2 | DURITE A DEPRESSION |
![]() |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE

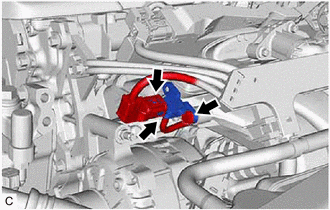

1. DEPOSER L'ENSEMBLE DE CAPTEUR DE DEPRESSION A INJECTION ELECTRONIQUE DE CARBURANT (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
(a) Débrancher le connecteur de l'ensemble de capteur de dépression à injection électronique de carburant (capteur de pression absolue au collecteur). |
|
(b) Débrancher la durite à dépression de l'ensemble de capteur de dépression E.F.I. (capteur de pression absolue au collecteur).
(c) A l'aide d'une clé à douille de 8 mm, déposer le boulon et l'ensemble de capteur de dépression E.F.I. (capteur de pression absolue au collecteur) du collecteur d'admission.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER L'ENSEMBLE DE CAPTEUR DE DEPRESSION A INJECTION ELECTRONIQUE DE CARBURANT (CAPTEUR DE PRESSION ABSOLUE AU COLLECTEUR)
(a) A l'aide d'une clé à douille de 8 mm, reposer l'ensemble de capteur de dépression E.F.I. (capteur de pression absolue au collecteur) sur le collecteur d'admission à l'aide du boulon.
Torque:
5,0 N·m {51 kgf·cm, 44 in·lbf}
(b) Brancher la durite à dépression sur l'ensemble de capteur de dépression E.F.I. (capteur de pression absolue au collecteur).
(c) Brancher le connecteur de l'ensemble de capteur de dépression à injection électronique de carburant (capteur de pression absolue au collecteur).
