Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit d'alimentation électrique de l'ECU d'avertissement de distance
DESCRIPTION
Ce circuit fournit l'alimentation électrique à l'ensemble d'ECU d'avertissement de distance.

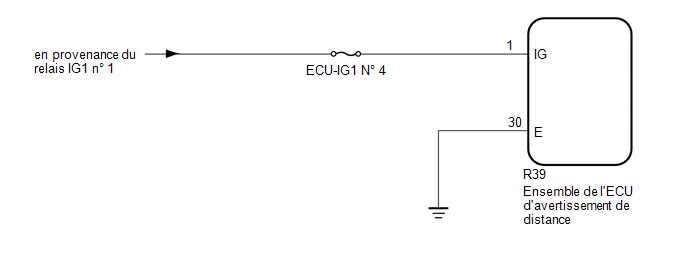

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCEDURE
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DE L'ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE) |
(a) Débrancher le connecteur R39 d'ensemble d'ECU d'avertissement de distance.
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
R39-1 (IG) - Masse de carrosserie |
Contacteur du moteur en position ON (IG) |
11 à 14 V |
R39-1 (IG) - Masse de carrosserie |
Contacteur du moteur en position OFF |
En dessous de 1 V |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
R39-30 (E) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
OK | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
INCORRECT | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
