Toyota Camry Manuel de réparation XV50 (2011–2019): Circuit d'alimentation électrique ECU

DESCRIPTION

Ce circuit fournit l'alimentation électrique nécessaire à l'ensemble de capteur radar à ondes millimétriques lorsque le contacteur d'allumage est en position ON.

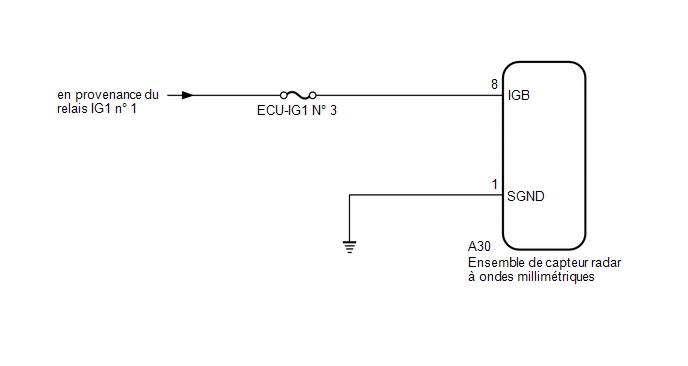

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure de vérification suivante.

PROCEDURE

1.

VERIFIER L'ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES (TENSION IGB)

(a) Débrancher le connecteur A30 de l'ensemble de capteur radar à ondes millimétriques.

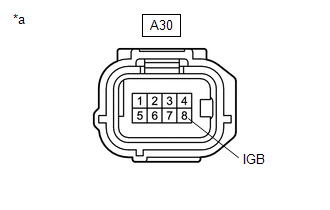

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur radar à ondes millimétriques)

(b) Mettre le contacteur d'allumage en position ON.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

A30-8 (IGB) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

(d) Mettre le contacteur d'allumage en position OFF.

(e) Brancher le connecteur A30 de l'ensemble de capteur radar à ondes millimétriques.

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR (CIRCUIT D'ALIMENTATION ELECTRIQUE)

OK

2.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES - MASSE DE CARROSSERIE)

(a) Débrancher le connecteur A30 de l'ensemble de capteur radar à ondes millimétriques.

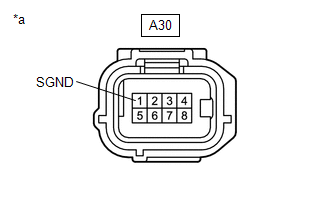

*a

Vue avant du connecteur côté faisceau de câbles

(vers l'ensemble de capteur radar à ondes millimétriques)

(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

A30-1 (SGND) - Masse de carrosserie

En permanence

En dessous de 1 Ω

(c) Brancher le connecteur A30 de l'ensemble de capteur radar à ondes millimétriques.

OK

PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR
