DESCRIPTION
Le capteur d'angle de braquage reçoit les informations relatives au contacteur des clignotants et commande l'éclairage des clignotants.

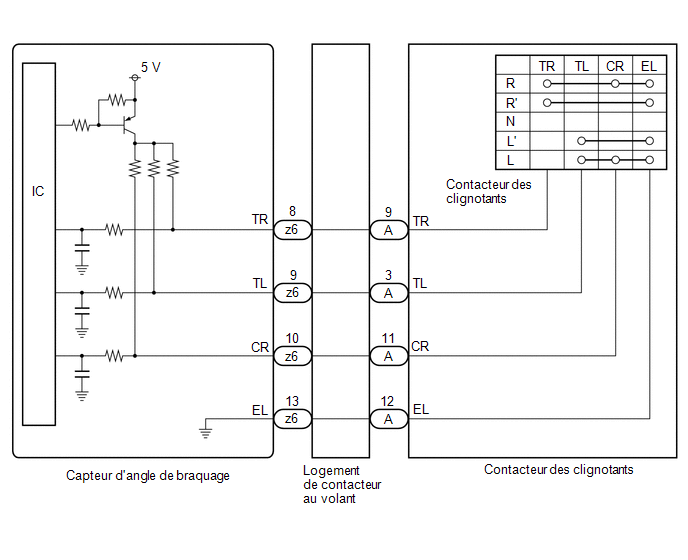

SCHEMA DE CABLAGE
PROCEDURE
| 1. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Chassis / Steering Angle Sensor / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Chassis > Steering Angle Sensor > Data List|
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
|---|---|---|---|---|
|
Turn Signal Switch (Right) |
Signal de contacteur des clignotants (en position tourner à droit) |
OFF ou ON | OFF: Contacteur des clignotants en position autre que tourner à droite ON: Contacteur des clignotants en position tourner à droite |
- |
| Turn Signal Switch (Left) |
Signal de contacteur des clignotants (en position tourner à gauche) |
OFF ou ON | OFF: Contacteur des clignotants en position autre que tourner à gauche ON: Contacteur des clignotants en position tourner à gauche |
- |
| Cornering Light Switch |
Signal du contacteur des clignotants (virage complet) |
OFF ou ON | OFF: Mettre le contacteur des clignotants en position autre que tourner à gauche ou à droite ON: Clignotants en position tourner à gauche ou à droite |
- |
|
Affichage du tester |
|---|
|
Turn Signal Switch (Right) |
|
Turn Signal Switch (Left) |
|
Cornering Light Switch |
OK:
Les conditions normales énumérées ci-dessus s'affichent.
| OK | .gif) | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES
|
|
| 2. |
VERIFIER LE CONTACTEUR DES CLIGNOTANTS |
(a) Déposer le contacteur des clignotants.
Cliquer ici
.gif)
(b) Vérifier le contacteur des clignotants.
Cliquer ici
| MAL | | REMPLACER LE CONTACTEUR DES CLIGNOTANTS |
|
| 3. |
VERIFIER LE LOGEMENT DE CONTACTEUR AU VOLANT |
(a) Déposer le logement de contacteur au volant.
Cliquer ici
(b) Vérifier le logement de contacteur au volant.
Cliquer ici
| OK | | REMPLACER LE CAPTEUR D'ANGLE DE BRAQUAGE
|
| MAL | | REMPLACER LE LOGEMENT DE CONTACTEUR AU VOLANT
|
