DESCRIPTION
Le DCM (émetteur-récepteur télématique) envoie un signal de mise en sourdine à l'ensemble d'amplificateur de l'élément stéréo.
L'ensemble d'amplificateur de l'élément stéréo contrôle le volume en fonction du signal de mise en sourdine transmis par le DCM (émetteur-récepteur télématique).

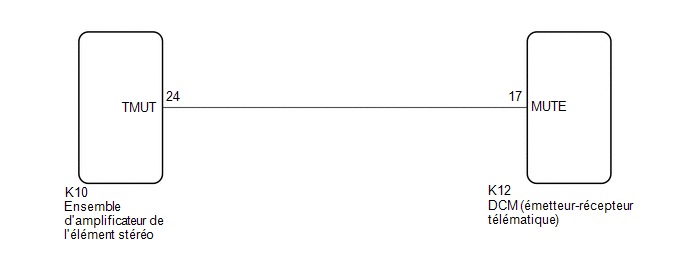

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
PROCEDURE

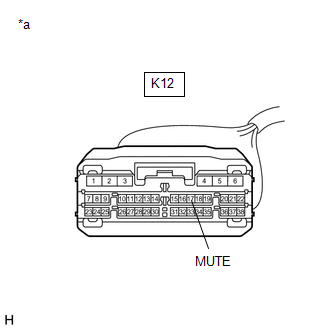

1. | VERIFIER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
(a) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
OK | ![]() | PASSER A L'ORGANE INCRIMINE SUIVANT INDIQUE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO - DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)) |
(a) Débrancher le connecteur K10 de l'ensemble d'amplificateur de l'élément stéréo.
(b) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
K10-24 (TMUT) - K12-17 (MUTE) |
En permanence | En dessous de 1 Ω |
K10-24 (TMUT) ou K12-17 (MUTE) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
INCORRECT | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
3. |
VERIFIER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |

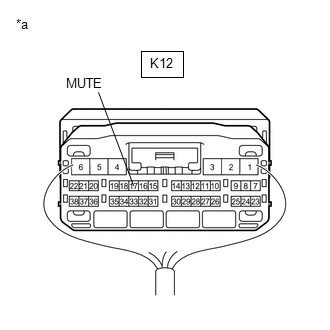

(a) Débrancher le connecteur K12 de DCM (émetteur-récepteur télématique).
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Tension standard:
|
|
OK | ![]() | REMPLACER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
INCORRECT | ![]() | REMPLACER L'ENSEMBLE D'AMPLIFICATEUR DE L'ELEMENT STEREO |
