Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur De Maintien De Freinage
Pieces Constitutives
PIECES CONSTITUTIVES

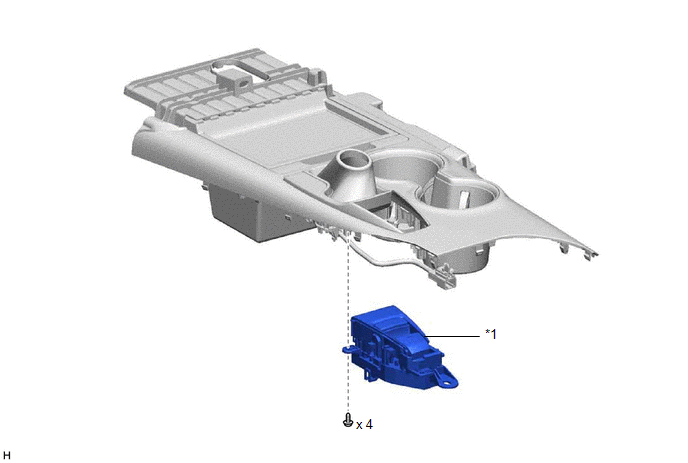

SCHEMA
*1 | CONTACTEUR DE MAINTIEN DE FREINAGE (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE) |
- | - |
Depose
DEPOSE
PROCEDURE
1. MESURES DE PRECAUTION
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE
Cliquer ici
3. DEPOSER LE CONTACTEUR DE MAINTIEN DE FREINAGE (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

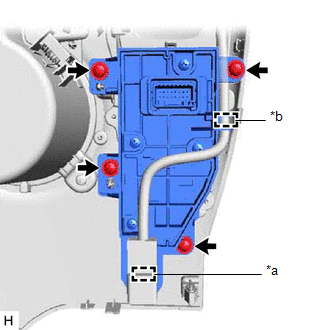

(a) Libérer l'attache et le guide. |
|
(b) Déposer les 4 vis et le contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique).
Verification
VERIFICATION
PROCEDURE
1. VERIFIER LE CONTACTEUR DE MAINTIEN DE FREINAGE (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)
(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur. OK: Le connecteur est correctement branché. |
|
(b) Débrancher le contacteur de contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique).
(c) Vérifier le boîtier du connecteur et la borne pour s'assurer de l'absence de déformation et de corrosion.
OK:
Aucune déformation ni corrosion.

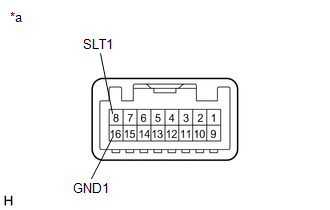

(d) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
8 (SLT1) - 16 (GND1) |
Contacteur enfoncé | En dessous de 1 Ω |
8 (SLT1) - 16 (GND1) |
Contacteur relâché | 10 kΩ minimum |
Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique).
Repose
REPOSE
PROCEDURE
1. REPOSER LE CONTACTEUR DE MAINTIEN DE FREINAGE (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)
(a) Reposer le contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique) à l'aide des 4 vis.
(b) Engager le guide et l'attache.
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU SUPERIEUR ARRIERE DE CONSOLE
Cliquer ici
