Toyota Camry Manuel de réparation XV50 (2011–2019): Contacteur De Rappel De Niveau De Liquide De Lave-glace
Pieces Constitutives
PIECES CONSTITUTIVES

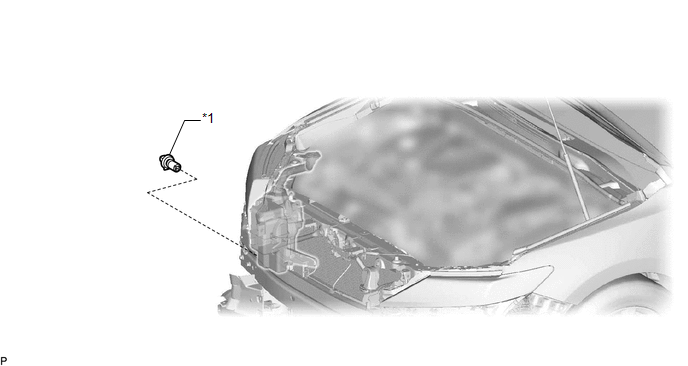

SCHEMA
*1 | ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées, lors de la dépose/repose de l'ensemble de contacteur de rappel de niveau, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Ensemble de pare-chocs avant (avec système de moniteur de rétroviseur panoramique) |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage |
Ensemble de pare-chocs avant (avec système d'aide au stationnement intuitif) |
|
|
|
PROCEDURE
1. DEPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
2. VIDANGER LE LIQUIDE DE LAVE-GLACE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU

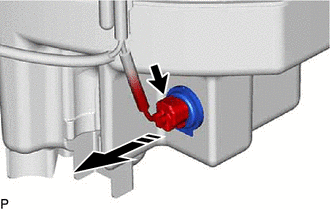

(a) Débrancher le connecteur.
Déposer dans ce sens |
(b) Déposer l'ensemble de contacteur de rappel de niveau, comme indiqué sur le schéma.
Verification
VERIFICATION
PROCEDURE
1. VERIFIER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU
CONSEIL:
Cette vérification doit être effectuée avec l'ensemble de contacteur de rappel de niveau reposé sur le récipient de lave-glace.
(a) Remplir le récipient de liquide de lave-glace. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:

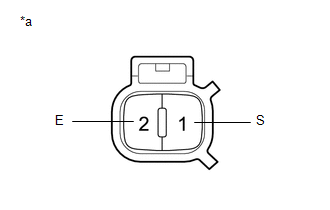

Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
1 (S) - 2 (E) | Le volume de liquide est de 600 à 800 cm3 (36,6 à 48,8 po3) minimum* |
10 kΩ minimum |
Le volume de liquide est de 600 à 800 cm3 (36,6 à 48,8 po3) maximum* |
En dessous de 1 Ω |
CONSEIL:
*: L'ensemble de contacteur de rappel de niveau de liquide commence à fonctionner lorsque le volume de liquide est de 600 à 800 cm3 (36,6 à 48,8 po3) en fonction des conditions du véhicule.
Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de contacteur de rappel de niveau.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE DE CONTACTEUR DE RAPPEL DE NIVEAU

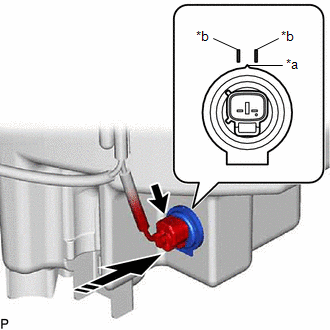

(a) Reposer l'ensemble de contacteur de rappel de niveau comme indiqué sur le schéma.
*a | Saillie |
*b | Repère |
Poser dans ce sens |
REMARQUE:
S'assurer que la saillie de l'ensemble de contacteur de rappel de niveau se situe entre les repères 2.
(b) Brancher le connecteur.
2. AJOUTER DU LIQUIDE DE LAVE-GLACE
Cliquer ici
3. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT
Cliquer ici
