Toyota Camry Manuel de réparation XV50 (2011–2019): Demontage
DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la porte avant, sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage | Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
| Initialiser le système de commande de vitre électrique |
|
|
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien.
Cliquer ici
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
ATTENTION:

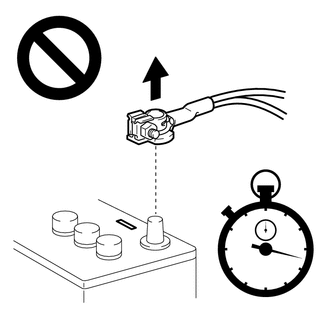

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
3. DEPOSER LE GARNISSAGE DE SUPPORT D'ENCADREMENT INFERIEUR DE PORTE AVANT
(a) Libérer l'agrafe et le guide pour déposer le garnissage de support d'encadrement inférieur de porte avant. |
|

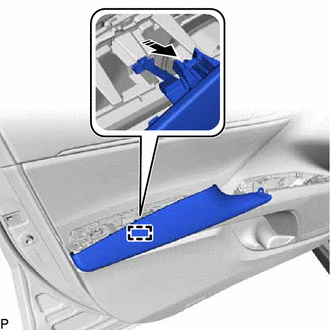

4. DEPOSER LE SOUS-ENSEMBLE DE CACHE D'ACCOUDOIR DE PORTE AVANT
(a) A l'aide d'un extracteur de moulure, libérer les 3 griffes pour déposer le sous-ensemble de cache d'accoudoir de porte avant. |
|
5. DEPOSER L'ENSEMBLE DE CONTACTEUR PRINCIPAL DE RESEAU MULTIPLEX AVEC PANNEAU DE BASE D'ACCOUDOIR SUPERIEUR DE PORTE AVANT (pour côté conducteur)
(a) Appliquer du ruban adhésif de protection sur le sous-ensemble de panneau d'habillage de porte avant, comme indiqué sur le schéma.
Ruban adhésif de protection |

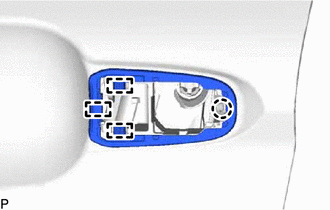

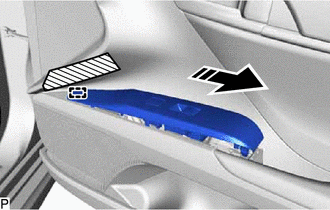

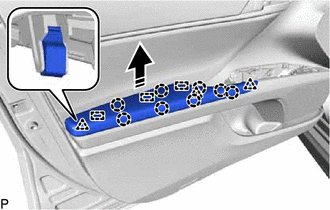

(b) Libérer l'agrafe, les 7 griffes et les 5 guides comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(c) Libérer le guide comme indiqué sur le schéma.
Déposer dans ce sens |
(d) Débrancher le connecteur pour déposer l'ensemble de contacteur principal de réseau multiplex avec panneau de base d'accoudoir de porte supérieur avant.
6. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE AVEC PANNEAU SUPERIEUR DE BASE D'ACCOUDOIR DE PORTE AVANT (pour côté passager avant)

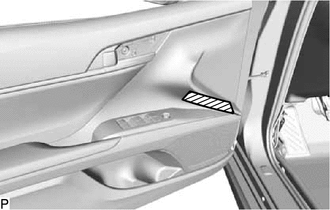

(a) Appliquer du ruban adhésif de protection sur le sous-ensemble de panneau d'habillage de porte avant, comme indiqué sur le schéma.
Ruban adhésif de protection |

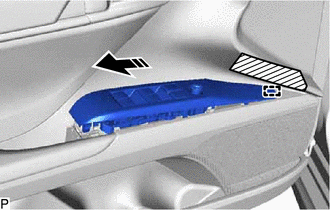

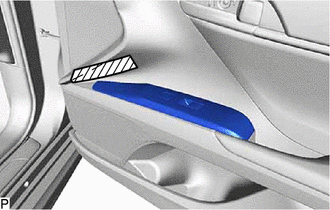

(b) Libérer l'agrafe, les 7 griffes et les 5 guides comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(c) Libérer le guide comme indiqué sur le schéma.
Déposer dans ce sens |
(d) Débrancher le connecteur pour déposer l'ensemble de contacteur de lève-vitre électrique avec panneau supérieur de base d'accoudoir de porte avant.
7. DEPOSER L'ENSEMBLE D'ACCOUDOIR AVANT

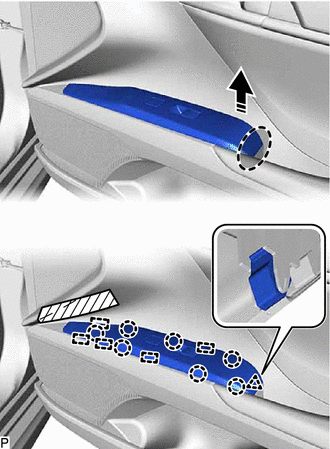

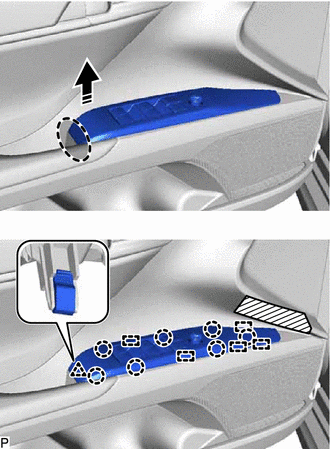

(a) Libérer les 3 agrafes, les 8 griffes et les 3 guides comme indiqué sur le schéma.
Déposer dans ce sens |
(b) Libérer le guide pour déposer l'ensemble d'accoudoir avant comme indiqué sur le schéma.
Déposer dans ce sens |
8. DEPOSER L'ENSEMBLE D'ECLAIRAGE D'ACCUEIL
Cliquer ici
9. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE AVANT

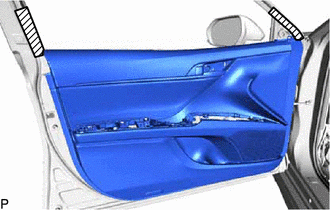

(a) Appliquer du ruban adhésif de protection sur le panneau de porte avant comme indiqué sur le schéma.
Ruban adhésif de protection |

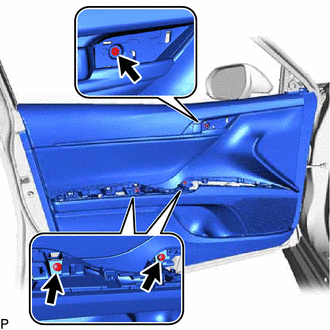

(b) Déposer les 3 vis. | |

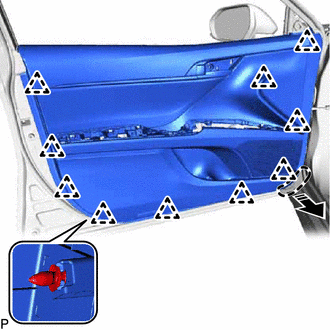

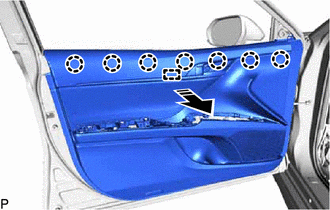

(c) Libérer les 10 agrafes comme indiqué sur le schéma.
Placer les mains à cet endroit | |
Déposer dans ce sens |
(d) Libérer les 7 griffes et le guide, comme indiqué sur le schéma.
Déposer dans ce sens |

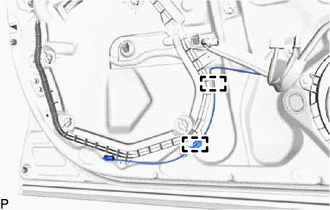

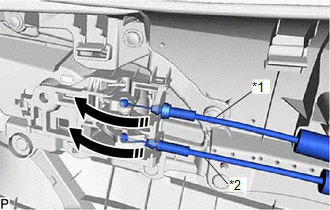

(e) Débrancher l'ensemble de câble de commande à distance de verrouillage de porte avant et l'ensemble de câble de verrouillage intérieur de porte avant, comme indiqué sur le schéma, pour déposer le sous-ensemble de panneau d'habillage de porte avant.
*1 | Ensemble de câble de verrouillage intérieur de porte avant |
*2 | Ensemble de câble de verrouillage centralisé des portes avant à distance |
Déposer dans ce sens |

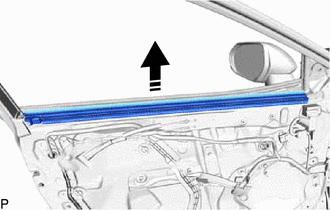

10. DEPOSER LE BOURRELET INTERIEUR DE VITRE DE PORTE AVANT AVEC JOINT DE VENTILATION DE PORTE AVANT
(a) Libérer l'agrafe. | |
(b) Déposer le bourrelet intérieur de vitre de porte avant avec le joint de ventilation de porte avant, comme indiqué sur le schéma.
Déposer dans ce sens |
11. DEPOSER LE JOINT DE VENTILATION DE PORTE AVANT
(a) Déposer le joint de ventilation de porte avant du bourrelet intérieur de vitre de porte avant, comme indiqué sur le schéma.
Déposer dans ce sens |
12. DEPOSER LE SOUS-ENSEMBLE DE POIGNEE INTERIEURE DE PORTE AVANT

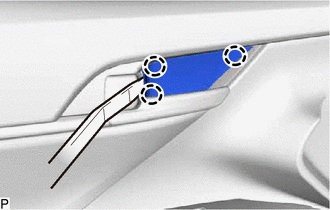

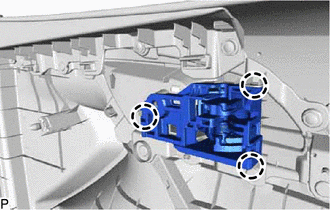

(a) Libérer les 3 griffes pour déposer le sous-ensemble de poignée intérieure de porte avant.

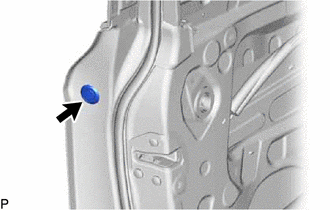

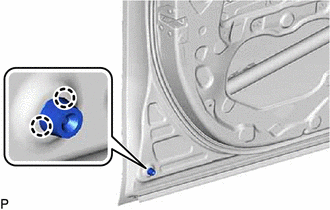

13. DEPOSER LE BOUCHON D'ORIFICE
Cliquer ici
14. DEPOSER LE CACHE D'ORIFICE DE POSE DE RETROVISEUR EXTERIEUR
Cliquer ici
15. DEPOSER L'ENSEMBLE DE RETROVISEUR EXTERIEUR AVEC CACHE
Cliquer ici
16. DEPOSER L'ENSEMBLE DE HAUT-PARLEUR AVANT N° 1
Cliquer ici
17. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE AVANT

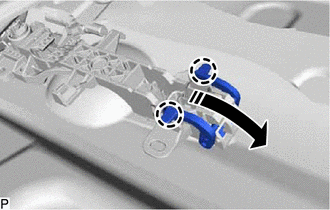

(a) Libérer les 2 attaches. | |

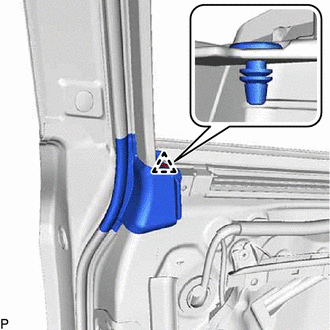

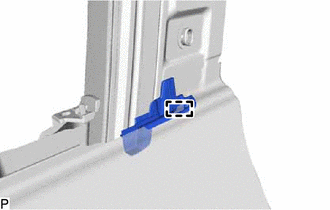

(b) Tourner l'agrafe de bourrelet de porte avant à 45 degrés et déposer les 4 agrafes de bourrelet de porte avant comme indiqué sur le schéma. |
|

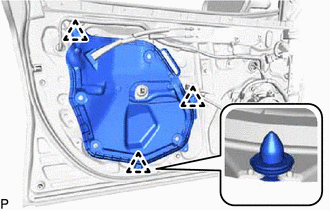

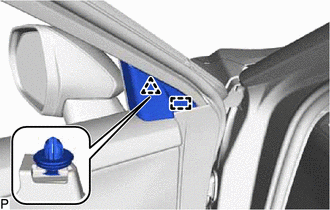

(c) Libérer les 3 agrafes pour déposer le cache d'orifice de visite de porte avant. |
|
18. DEPOSER LE CAPTEUR D'AIRBAG LATERAL DE PORTE
Cliquer ici
19. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE AVANT

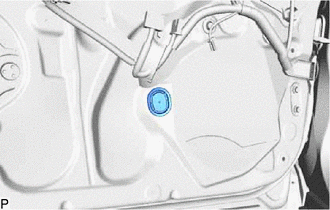

(a) Déposer le bouchon d'orifice. | |
(b) pour côté conducteur:
(1) Brancher l'ensemble de contacteur principal de réseau multiplex.
(c) pour côté passager avant:
(1) Brancher l'ensemble de contacteur de lève-vitre électrique.
(d) Brancher le câble sur la borne négative (-) de la batterie.
(e) Mettre le contacteur d'allumage en position ON.
(f) Déplacer le sous-ensemble de vitre de porte avant de manière à faire apparaître les boulons de la vitre de porte.
(g) Mettre le contacteur d'allumage en position OFF.
(h) Débrancher le câble de la borne négative (-) de la batterie.
(i) pour côté conducteur:
(1) Débrancher l'ensemble de contacteur principal de réseau multiplex.
(j) pour côté passager avant:
(1) Débrancher l'ensemble de contacteur de lève-vitre électrique.

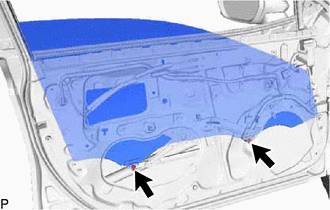

(k) Déposer les 2 boulons. REMARQUE: Une fois les boulons déposés, ne laisser pas tomber le sous-ensemble de vitre de porte avant. |
|

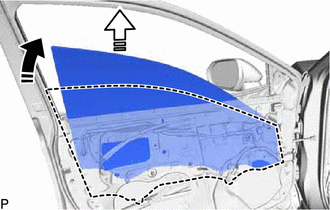

(l) Déposer le sous-ensemble de vitre de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.
Déposer dans ce sens (1) | |
Déposer dans ce sens (2) |
REMARQUE:
Ne pas endommager le sous-ensemble de vitre de porte avant.
20. DEPOSER L'ENSEMBLE DE LEVE-VITRE DE PORTE AVANT
(a) Libérer les 2 griffes pour déposer le cache d'orifice de visite de porte avant n° 2. |
|
(b) Débrancher le connecteur. |
|
(c) Desserrer le boulon provisoire.
REMARQUE:
Ne pas déposer le boulon provisoire. Si le boulon provisoire est déposé, l'ensemble de lève-vitre de porte avant risque de tomber et de provoquer des dégâts.

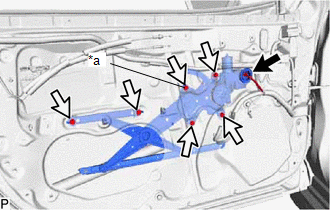

(d) Déposer les 5 boulons.
(e) Déposer l'ensemble de lève-vitre de porte avant.
(f) Déposer le boulon provisoire de l'ensemble de lève-vitre de porte avant.
21. DEPOSER LA PROTECTION DE PANNEAU DE PORTE AVANT

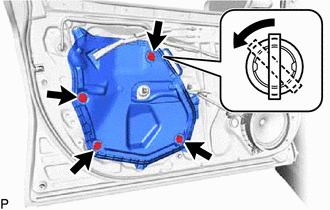

(a) Déposer la protection de panneau de porte avant. | |
22. DEPOSER LE COULISSEAU DE VITRE DE PORTE AVANT
(a) Déposer le coulisseau de vitre de porte avant. | |
23. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR ARRIERE DE PORTE AVANT
(a) Déposer les 2 boulons.
Déposer dans ce sens |

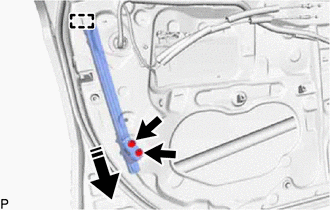

(b) Libérer le guide et déposer le sous-ensemble d'encadrement inférieur de porte arrière comme indiqué sur le schéma.
24. DEPOSER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE AVANT

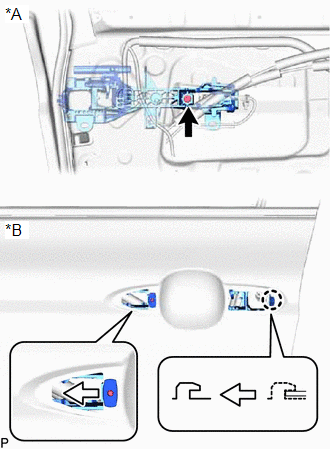

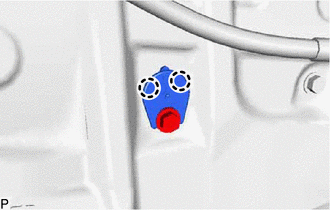

(a) Libérer les 2 griffes. | |

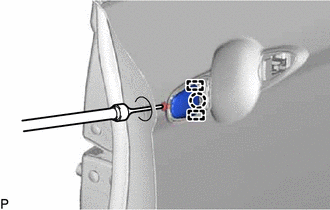

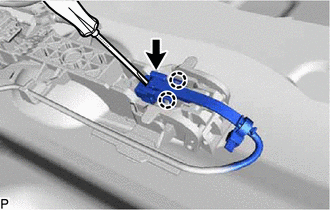

(b) A l'aide d'un tournevis, débrancher le connecteur.

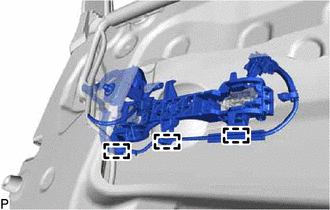

(c) Libérer les 3 attaches. | |
(d) Libérer les 2 griffes et déplacer le levier, comme indiqué dans le schéma.
Libérer dans ce sens |
(e) Déposer l'ensemble de poignée extérieure de porte avant comme indiqué sur le schéma.
Déposer dans ce sens |
25. DEPOSER L'ENSEMBLE DE BARILLET DE SERRURE DE PORTE AVANT (pour côté conducteur)

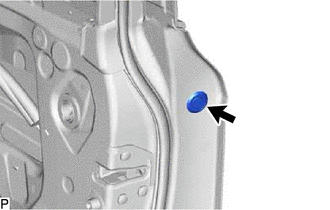

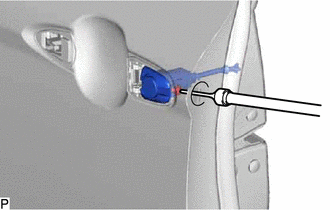

(a) Déposer le bouchon d'orifice. | |
(b) A l'aide d'une clé à douille "TORX" (T30), desserrer la vis et déposer l'ensemble de barillet de serrure de porte avant. |
|
26. DEPOSER LE CACHE DE POIGNEE EXTERIEURE DE PORTE AVANT (pour côté passager avant)
(a) Déposer le bouchon d'orifice. | |
(b) A l'aide d'une clé à douille T30 "TORX", desserrer la vis. |
|
(c) Libérer les 2 guides et la griffe et déposer le cache de poignée extérieure de porte avant.
27. DEPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE AVANT DE PORTE AVANT

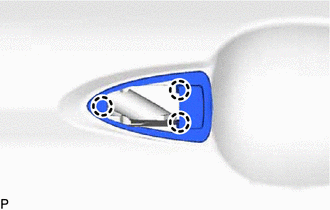

(a) Libérer les 3 griffes pour enlever la plaquette de poignée extérieure de porte avant. |
|

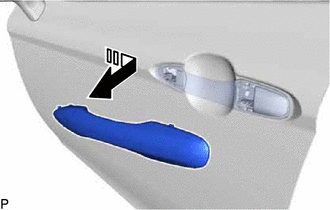

28. DEPOSER LA PLAQUETTE DE POIGNEE EXTERIEURE ARRIERE DE PORTE AVANT
(a) Libérer les 3 guides et la griffe pour déposer la plaquette avant de poignée extérieure de porte arrière. |
|
29. DEPOSER L'ENSEMBLE DE SERRURE DE PORTE AVANT AVEC MOTEUR
Cliquer ici

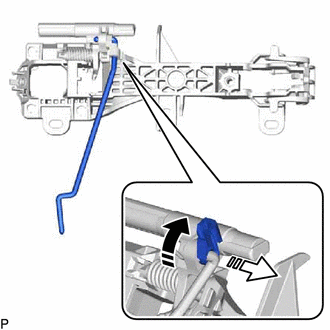

30. DEPOSER LE SOUS-ENSEMBLE D'ARMATURE DE POIGNEE EXTERIEURE DE PORTE AVANT
(a) A l'aide d'une clé à douille "TORX" T30, déposer la vis. |
|
(b) Faire glisser le sous-ensemble d'armature de poignée extérieure de porte avant, comme indiqué sur le schéma, pour libérer la griffe et déposer ensuite le sous-ensemble d'armature de poignée extérieure de porte avant.
31. DEPOSER LA TIGE D'OUVERTURE DE SERRURE DE PORTE AVANT
(a) Déposer la tige d'ouverture de serrure de porte avant dans le sens indiqué par les flèches, dans l'ordre indiqué sur le schéma.
Déposer dans ce sens (1) | |
Déposer dans ce sens (2) |

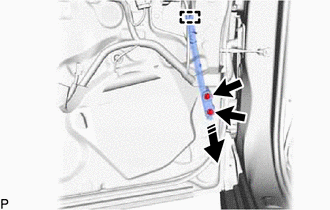

32. DEPOSER L'ENSEMBLE DE TIRANT DE PORTE AVANT

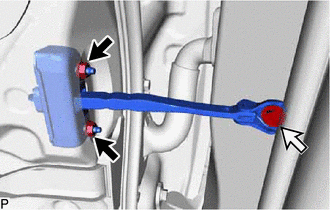

(a) Déposer les 2 écrous, le boulon et l'ensemble de tirant de porte avant.
Ecrou | |
Boulon |
33. DEPOSER LE BOURRELET DE PORTE AVANT

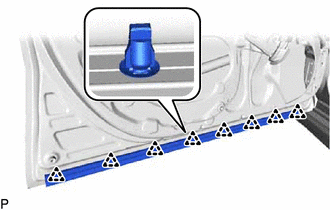

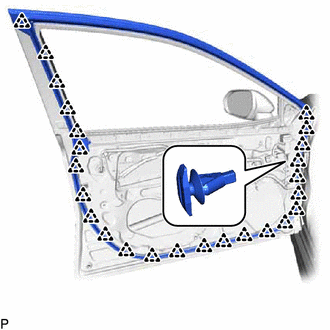

(a) A l'aide d'un extracteur d'agrafes, libérer les 25 agrafes et déposer le bourrelet de porte avant. |
|
34. DEPOSER LE GARNISSAGE D'ENCADREMENT DE PORTE

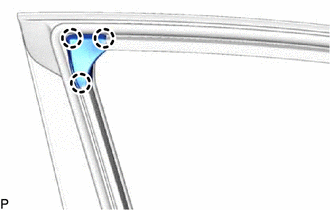

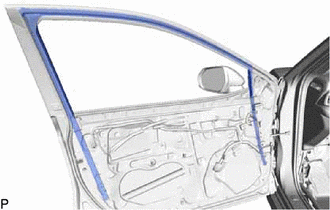

(a) Libérer les 3 griffes puis déposer le garnissage d'encadrement de porte. |
|
35. DEPOSER LE SOUS-ENSEMBLE D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT
(a) Déposer les 2 boulons.
Déposer dans ce sens |
(b) Libérer le guide et déposer le sous-ensemble d'encadrement inférieur de porte avant comme indiqué sur le schéma.
36. DEPOSER L'ASSISE DE PANNEAU DE PORTE AVANT
(a) Libérer les 2 griffes pour déposer l'assise de panneau de porte avant. |
|
37. DEPOSER LE BOURRELET DE PORTE AVANT N° 2
(a) Libérer les 8 agrafes pour déposer le bourrelet de porte avant n° 2. |
|
38. DEPOSER L'ENSEMBLE DE MOULURE DE CEINTURE DE PORTE AVANT
Cliquer ici
39. DEPOSER LE CACHE SUPERIEUR D'ENCADREMENT INFERIEUR AVANT DE PORTE AVANT
Cliquer ici
40. DEPOSER L'AGRAFE DE MOULURE D'ENCADREMENT DE VITRE DE PORTE

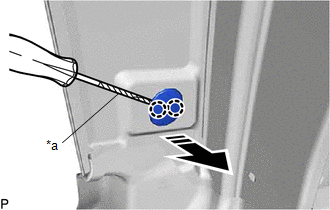

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les 2 griffes pour déposer l'agrafe de moulure d'encadrement de vitre de porte.
*a | Ruban adhésif de protection |
Déposer dans ce sens |
41. DEPOSER LA MOULURE ARRIERE D'ENCADREMENT DE VITRE DE PORTE AVANT
Cliquer ici

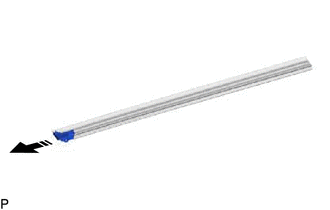

42. DEPOSER LE JOINT EXTERIEUR ARRIERE DE PORTE AVANT

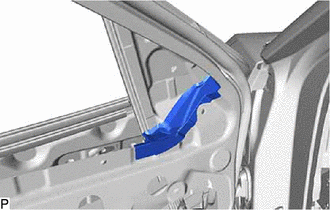

(a) Libérer le guide pour déposer le joint extérieur arrière de porte avant. |
|
43. DEPOSER LA MOULURE D'ENCADREMENT SUPERIEUR DE VITRE DE PORTE AVANT
Cliquer ici
44. DEPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 2
Cliquer ici
45. DEPOSER LA BANDE DECORATIVE DE PORTE AVANT N° 3
Cliquer ici
