DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
PROCEDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
.gif)
2. DETACHER L'ENSEMBLE D'ETRIER DE FREIN A DISQUE ARRIERE
Cliquer ici
3. DEPOSER LE BOUCHON D'ORIFICE DE REGLAGE DE MACHOIRE DE FREIN DE STATIONNEMENT
Cliquer ici
4. DEPOSER LE DISQUE ARRIERE
Cliquer ici

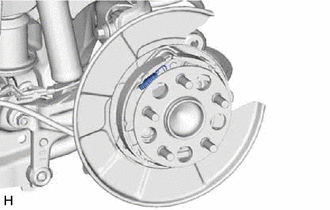

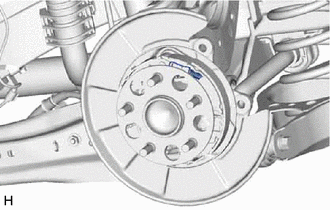

5. DEPOSER LE RESSORT DE TENSION DE RAPPEL DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté avant)
| (a) Déposer le ressort de tension de rappel de mâchoire de frein de stationnement. |
|

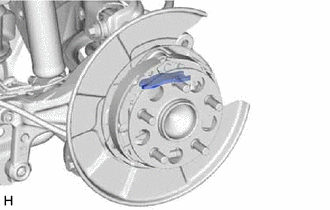

6. DEPOSER LE RESSORT DE TENSION DE RAPPEL DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté arrière)
| (a) Déposer le ressort de tension de rappel de mâchoire de frein de stationnement. |
|

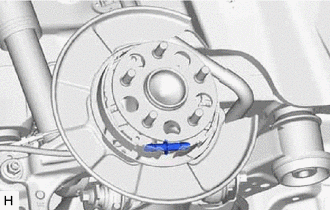

7. DEPOSER L'ENTRETOISE DE MACHOIRE DE FREIN DE STATIONNEMENT

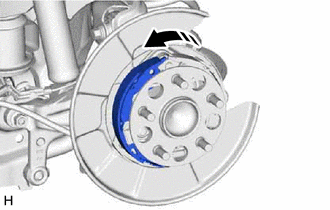

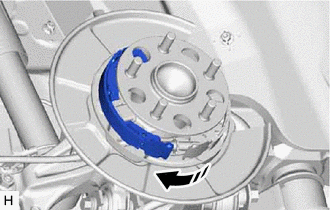

| (a) Tirer l'ensemble de mâchoire de frein de stationnement n° 1, vers l'avant du véhicule à la main, comme indiqué sur le schéma. |
|
| (b) Déposer l'entretoise de mâchoire de frein de stationnement. |
|
8. DEPOSER LE RESSORT DE TENSION DE RAPPEL DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté inférieur)
| (a) Déposer le ressort de tension de rappel de mâchoire de frein de stationnement. |
|
9. DEPOSER L'ENSEMBLE DE VIS DE REGLAGE DE MACHOIRES DE FREIN DE STATIONNEMENT
| (a) Tirer l'ensemble de mâchoire de frein de stationnement n° 1, vers l'avant du véhicule à la main, comme indiqué sur le schéma. |
|
| (b) Déposer l'ensemble de vis de réglage de mâchoire de frein de stationnement. |
|
10. DEPOSER L'ENSEMBLE DE MACHOIRE DE FREIN DE STATIONNEMENT N° 1 (pour côté avant)

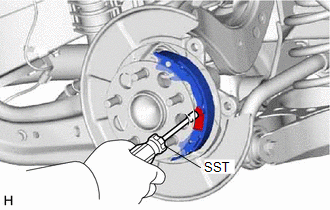

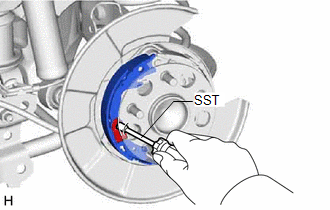

| (a) A l'aide du SST, déposer le ressort de maintien de mâchoire de frein de stationnement n° 1 et l'ensemble de mâchoire de frein de stationnement. SST: 09718-00011 |
|
11. ENLEVER LA GOUPILLE ELASTIQUE DE MAINTIEN DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté avant)
| (a) Retirer la goupille de ressort de maintien de mâchoire de frein de stationnement. |
|
12. DEPOSER L'ENSEMBLE DE MACHOIRE DE FREIN DE STATIONNEMENT N° 1 (pour côté arrière)
| (a) A l'aide du SST, déposer le ressort de maintien de mâchoire de frein de stationnement n° 1 et l'ensemble de mâchoire de frein de stationnement. SST: 09718-00011 |
|
13. DEPOSER LE LEVIER DE MACHOIRE DE FREIN DE STATIONNEMENT

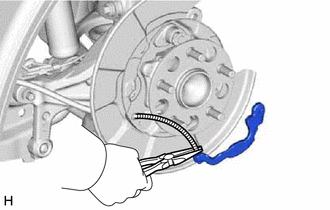

| (a) A l'aide d'une pince à bec fin, déposer le levier de mâchoire de frein de stationnement n° 3 de l'ensemble de câble de frein de stationnement. |
|
14. ENLEVER LA GOUPILLE ELASTIQUE DE MAINTIEN DE MACHOIRE DE FREIN DE STATIONNEMENT (pour côté arrière)
(a) Débrancher le fil de capteur de contrôle de dérapage.
Cliquer ici

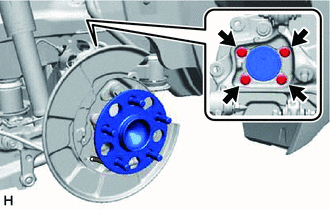

| (b) Déposer les 4 boulons et l'ensemble de moyeu d'essieu arrière et de roulement arrière du sous-ensemble de porte-essieu arrière. |
|

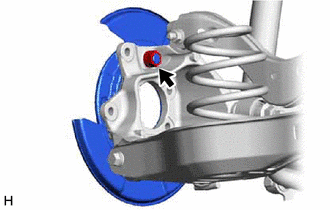

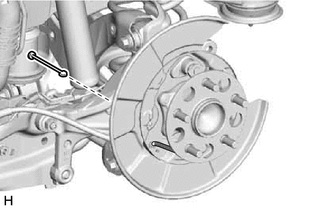

| (c) Déposer l'écrou puis détacher le plateau de frein du sous-ensemble de porte-essieu arrière. REMARQUE: A l'aide d'un câble ou d'un outil équivalent, empêcher le plateau de frein de suspendre sur l'ensemble de câble de frein de stationnement n° 3. |
|

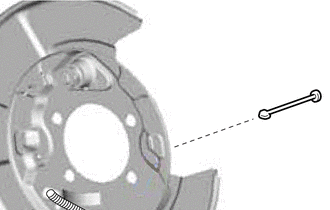

| (d) Retirer la goupille de ressort de maintien de mâchoire de frein de stationnement du plateau de frein. |
|
