DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'antenne de navigation sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3
Cliquer ici
3. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION AVEC SUPPORT

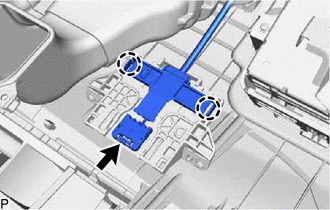

(a) Débrancher le connecteur. | |
(b) Libérer les 2 griffes.

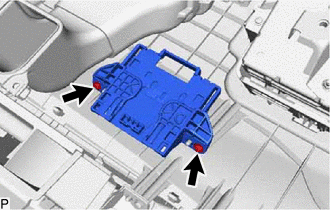

(c) Déposer les 2 vis et l'ensemble d'antenne de navigation avec support. |
|
4. DEPOSER L'ENSEMBLE D'ANTENNE DE NAVIGATION

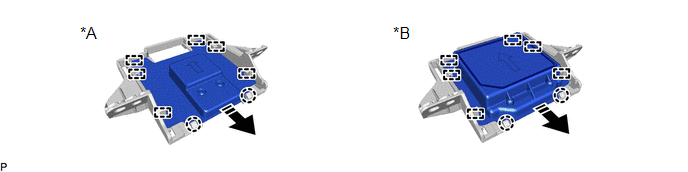

(a) Libérer les 2 griffes et les 6 guides pour déposer l'ensemble d'antenne de navigation comme indiqué sur le schéma.
*A | sans contacteur (SOS) manuel |
*B | avec contacteur (SOS) manuel |
Déposer dans ce sens |
- | - |
5. DEPOSER LE SUPPORT D'ANTENNE DE NAVIGATION
