Toyota Camry Manuel de réparation XV50 (2011–2019): Depose

Toyota Camry Manuel de réparation XV50 (2011–2019) / Freinage / Frein De Stationnement / Actionneur De Frein De Stationnement Electrique / Depose

DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

CONSEIL:

PROCEDURE

1. MESURES DE PRECAUTION

Cliquer ici

2. DESSERRER LE FREIN DE STATIONNEMENT

(a) Placer le levier de changement de vitesse en position P.

(b) Mettre le contacteur du moteur en position ON (IG).

(c) Actionner l'ensemble de contacteur de frein de stationnement électrique pour déverrouiller le frein de stationnement.

CONSEIL:

Si le frein de stationnement ne peut pas être déverrouillé:

Cliquer ici

(d) Mettre le contacteur du moteur en position OFF.

3. DEPOSER LA ROUE ARRIERE

Cliquer ici

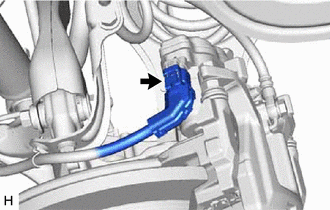

4. DEBRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 2

(a) Débrancher le connecteur d'ensemble de câble de frein de stationnement n° 2 de l'ensemble d'actionneur de frein de stationnement.

REMARQUE:

  • Eliminer toute trace de saleté ou tout corps étranger sur et autour du connecteur de l'ensemble de câble de frein de stationnement n° 2 avant d'effectuer cette étape.
  • Veiller à ne pas laisser d'eau, d'huile ou de saleté pénétrer dans le connecteur de l'ensemble de câble de frein de stationnement n° 2.

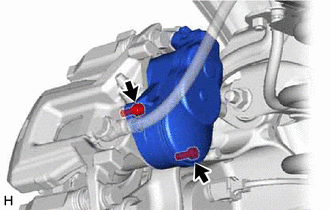

5. DEPOSER L'ENSEMBLE D'ACTIONNEUR DE FREIN DE STATIONNEMENT

(a) A l'aide d'une clé à douille à six pans de 5 mm, déposer les 2 boulons et l'ensemble d'actionneur de frein de stationnement de l'ensemble de cylindre de frein à disque arrière.

REMARQUE:

  • Rechercher d'éventuelles fuites de liquide de frein sur le côté arrière de l'ensemble de cylindre de frein à disque arrière.
  • S'il y a des fuites de liquide de frein, remplacer l'ensemble de cylindre de frein à disque arrière.

(b) Déposer le joint torique de l'ensemble de cylindre de frein à disque arrière.
