DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de support de pédale de frein sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEPOSER LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
3. VIDANGER LE LIQUIDE DE FREIN
REMARQUE:
Si du liquide de frein fuit sur une surface peinte, la nettoyer immédiatement.
4. DEBRANCHER LA CANALISATION DE FREIN

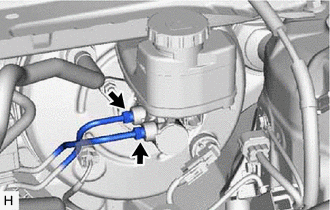

(a) A l'aide d'une clé à écrou de raccord, débrancher les 2 canalisations de frein du sous-ensemble de maître-cylindre de frein. REMARQUE:
| |
5. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
6. DEPOSER L'ENSEMBLE DE CONTACTEUR DES FEUX STOP
Cliquer ici
7. DEPOSER L'AXE DE TIGE DE POUSSEE

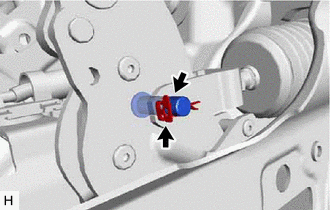

(a) Déposer l'agrafe et l'axe de tige de poussée. | |
8. DEPOSER L'ENSEMBLE DE SUPPORT DE PEDALE DE FREIN

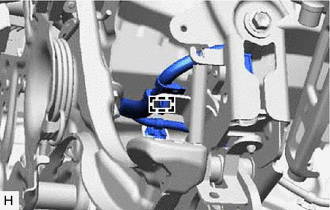

(a) Libérer l'attache pour détacher le faisceau de câbles du sous-ensemble de support de pédale de frein. |
|

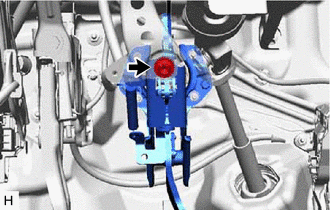

(b) Déposer le boulon et détacher l'ensemble de support de pédale de frein de l'ensemble de renfort de tableau de bord. |
|

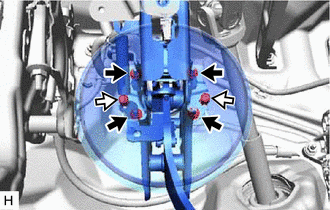

(c) Déposer les 2 agrafes.
Ecrou | |
Agrafe |
CONSEIL:
En fonction du véhicule, il se peut que les agrafes ne soient pas posées.
(d) Déposer les 4 écrous et pousser l'ensemble de servofrein vers le compartiment moteur.
REMARQUE:
- Procéder avec précaution afin de ne pas endommager les canalisations de frein.
- Ne pas appliquer une force excessive sur le faisceau de câbles.
(e) Déposer l'ensemble de support de pédale de frein tout en évitant les goujons filetés de l'ensemble de servofrein et de base de support de servofrein.
REMARQUE:
Veiller à ne pas déformer le support de l'ensemble de renfort de tableau de bord.
9. DEPOSER LE RESSORT DE RAPPEL DE PEDALE DE FREIN

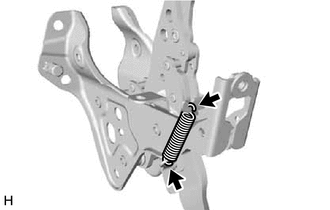

(a) Déposer le ressort de rappel de pédale de frein de l'ensemble de support de pédale de frein. |
|
10. DEPOSER LE DISPOSITIF DE REGLAGE DE FIXATION DE CONTACTEUR DES FEUX STOP

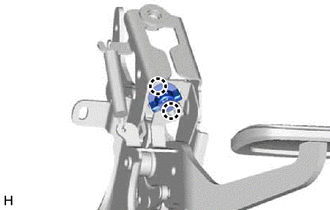

(a) Libérer les 2 griffes et déposer le dispositif de réglage de fixation de contacteur des feux stop. |
|
11. DEPOSER LE COUVRE-PEDALE DE FREIN
(a) Déposer le couvre-pédale de frein de l'ensemble de support de pédale de frein.
