DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement), qui doivent être effectuées une fois que les pièces sont déposées et reposées, ou remplacées lors la dépose/repose du silentbloc de support du moteur arrière, sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
Système de sonar de détection de distance intelligent*4 | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement de l'ECM | Enregistrement du numéro d'identification du véhicule (VIN) |
Le MIL s'allume |
|
|
Enregistrement de l'ID de communication de l'ECU (système antidémarrage) |
Fonction de démarrage du moteur |
| |
|
La fuite de gaz du système d'échappement est à réparer |
Vérification après réparation |
|
|
|
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM) |
|
|
|
|
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM) |
| ||
| Remplacement de l'ECM*1 |
Enregistrement de code (système de clé intelligente (pour fonction de démarrage)) |
|
|
|
Remplacement de l'ECM*2 |
Enregistrement de code (système antidémarrage (sans système de clé intelligente)) |
|
|
|
|
|
|
|
Remplacement de l'ensemble de pare-chocs avant (avec système de moniteur de vue panoramique) |
Réglage de la vue avant de la caméra de télévision |
Système de moniteur de rétroviseur panoramique |
|
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
| ||
| Réglage de la géométrie des roues avant |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
|
|
|
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
|
Cliquer ici .gif)
PROCEDURE
1. DEPOSER L'ENSEMBLE DE CADRE AVANT
Cliquer ici
2. DEPOSER LE SILENTBLOC DE SUPPORT DU MOTEUR ARRIERE

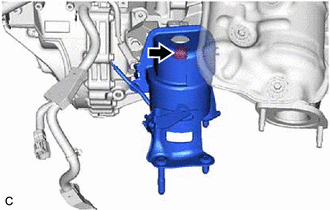

| (a) Déposer le boulon et le silentbloc de support du moteur arrière du support de fixation du moteur arrière. |
|

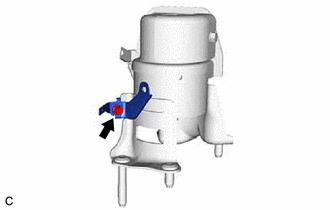

| (b) Déposer le boulon et le support d'attache de faisceau de câbles du silentbloc de support du moteur arrière. |
|

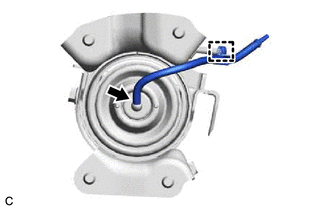

| (c) Libérer l'attache et déposer la durite à dépression du silentbloc de support du moteur arrière. |
|
