DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent*4 | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
| ||
Remplacement de l'ECM | Enregistrement du numéro d'identification du véhicule (VIN) |
Le MIL s'allume |
|
Enregistrement de l'ID de communication de l'ECU (système antidémarrage) |
Fonction de démarrage du moteur |
| |
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM) |
|
|
|
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM) |
| ||
Remplacement de l'ECM*1 |
Enregistrement du code (système de clé intelligente (pour fonction de démarrage) |
|
|
Remplacement de l'ECM*2 |
Enregistrement de code (système antidémarrage (sans système de clé intelligente)) |
|
|
Cliquer ici
PROCEDURE
1. DEPOSER LA BATTERIE
Cliquer ici
2. DEPOSER L'ECM
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
Cliquer ici
4. DEPOSER LA ROUE AVANT GAUCHE
5. DEPOSER LE REMBOURRAGE DROIT D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
6. DEPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT GAUCHE
Cliquer ici
7. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
8. DEPOSER L'ENSEMBLE DE SABOT DE PROTECTION DU MOTEUR N° 2
Cliquer ici
9. DEPOSER LE JOINT DE DOUBLURE D'AILE AVANT GAUCHE
Cliquer ici
10. VIDANGER LE LIQUIDE DE REFROIDISSEMENT DU MOTEUR
Cliquer ici
11. DEPOSER LA SOUPAPE D'ARRET DE DEBIT (DURITE DE DERIVATION D'EAU N° 1)

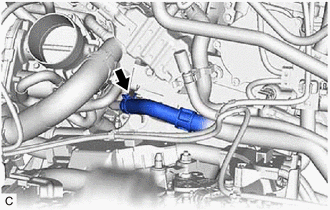

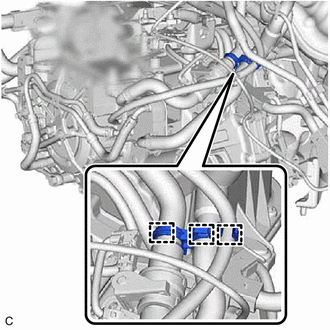

(a) Libérer les 3 attaches pour déposer l'attache de reniflard de boîte de vitesses. |
|

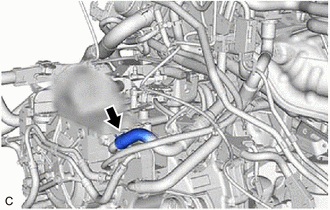

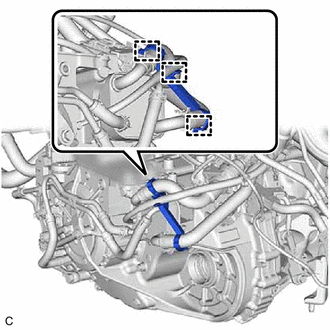

(b) Libérer les 3 attaches pour déposer l'attache de durite. |
|

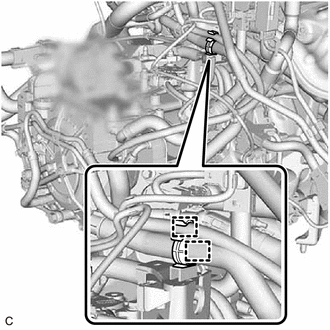

(c) Libérer les 2 attaches pour débrancher la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) et la durite de reniflard de boîte de vitesses de l'attache de durite. |
|

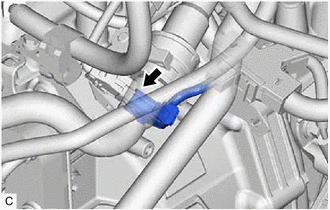

(d) Faire coulisser l'agrafe et débrancher la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) de la sortie d'eau. CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement du moteur qui s'écoule de la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) et de la sortie d'eau. |
|
(e) Faire coulisser l'agrafe et débrancher la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) du refroidisseur d'huile de boîte de vitesses. CONSEIL: Utiliser un récipient pour récupérer le liquide de refroidissement du moteur qui s'écoule de la soupape d'arrêt de débit (durite de dérivation d'eau n° 1) et du refroidisseur d'huile de boîte de vitesses. |
|
(f) Débrancher le connecteur de soupape d'arrêt de débit. |
|

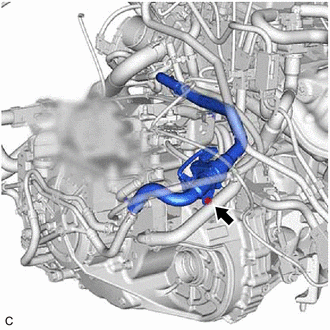

(g) Déposer le boulon et la soupape d'arrêt de débit (durite de dérivation d'eau n° 1). |
|
