Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de sangle extérieure de ceinture de sécurité arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées | Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
- Veiller à lire attentivement les Mesures de précaution avant de procéder
à l'entretien.
Cliquer ici
- Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
PROCEDURE
1. MESURES DE PRECAUTION
REMARQUE:
Après avoir mis le contacteur d'allumage en position OFF, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie peut être requis. Dès lors, veiller à lire les notices concernant le débranchement du câble de la borne négative (-) de la batterie avant d'exécuter le travail.
Cliquer ici
2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
ATTENTION:

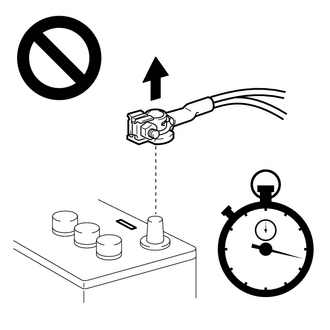

- Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
- Si un airbag se déploie pour une raison quelconque, cela risque de provoquer des blessures graves.
3. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
4. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
5. DEPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
6. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
7. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
8. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
9. DEBRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROIT (pour sièges de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
10. DEPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
11. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
12. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
13. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

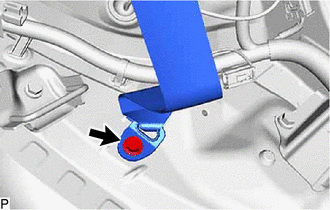

(a) Déposer le boulon pour débrancher l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche. |
|
14. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
15. DEPOSER L'ENSEMBLE DE FEU STOP SURELEVE
Cliquer ici
16. DEPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE

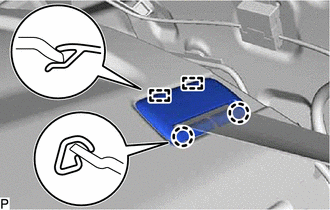

(a) Libérer les 2 griffes et les 2 guides pour déposer le cache d'orifice de sangle supérieure de ceinture de sécurité arrière. CONSEIL: Procéder de la même façon pour les autres caches d'orifice de sangle supérieure de ceinture de sécurité arrière. | |
17. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
(a) Rabattre l'ensemble de dossier de siège arrière gauche et l'ensemble de dossier de siège arrière droit vers l'avant.

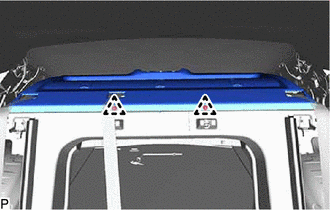

(b) Déposer les 2 agrafes. | |

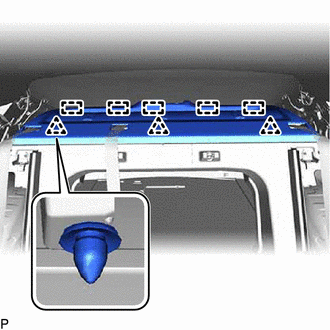

(c) Libérer les 3 agrafes et les 5 guides. | |
(d) Passer les 3 ancrages de plancher de ceinture de siège arrière à travers l'ensemble de panneau d'habillage de plage arrière et déposer l'ensemble de panneau d'habillage de plage arrière.
18. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

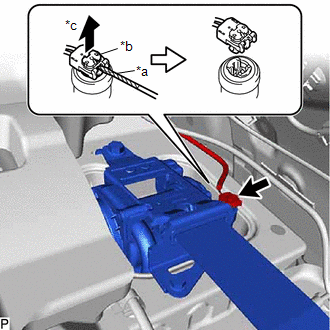

(a) A l'aide d'un tournevis, tirer le bouton de verrouillage comme indiqué sur le schéma, afin de relâcher le verrou et débrancher le connecteur du prétensionneur. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|

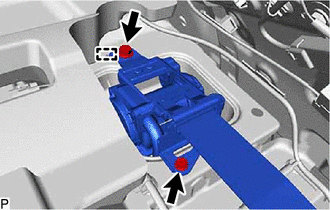

(b) Déposer les 2 boulons. | |
(c) Libérer le guide pour déposer l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche.
19. DEPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
20. DEPOSER LE CACHE D'ENROULEUR DE CEINTURE DE SECURITE DE SIEGE ARRIERE

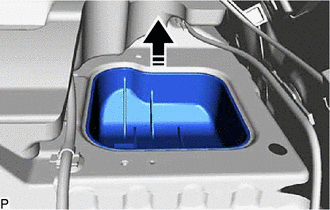

(a) Déposer le cache d'enrouleur de la ceinture de sécurité de siège arrière comme indiqué sur le schéma.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
Déposer dans ce sens |
