PROCEDURE
1. DEPOSER L'ENSEMBLE DE CACHE DE ROUE DE SECOURS
Cliquer ici
2. DEPOSER L'ENSEMBLE DE SIEGE ARRIERE
Cliquer ici
3. DEPOSER L'ENSEMBLE DE FEU STOP SURELEVE
Cliquer ici
4. DEPOSER LA PLAQUETTE INTERIEURE D'HABILLAGE DE COMPARTIMENT A BAGAGES
| (a) Déposer le rembourrage d'habillage de compartiment à bagages intérieur. |
|
5. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE
Cliquer ici
6. DEBRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
7. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
8. DEPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
9. DEPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE
Cliquer ici
10. DEPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
| (a) Déposer les 2 agrafes. |
|

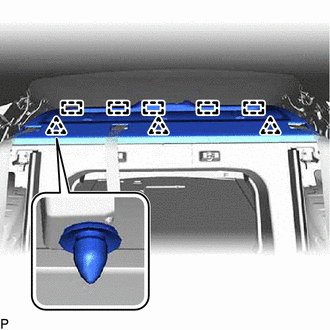

| (b) Libérer les 3 agrafes et les 5 guides. |
|

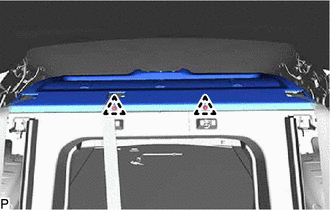

(c) Passer les 3 ancrages de plancher de ceinture de siège arrière à travers l'ensemble de panneau d'habillage de plage arrière et déposer l'ensemble de panneau d'habillage de plage arrière.

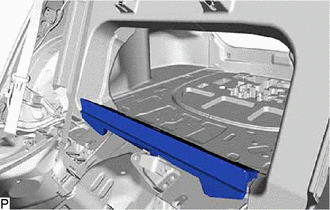

11. DEPOSER LE PANNEAU DE SEPARATION DE COMPARTIMENT GAUCHE

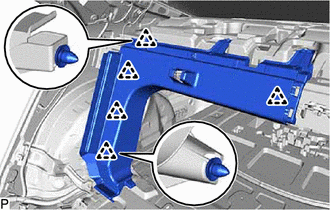

| (a) Déposer l'agrafe. |
|
| (b) Libérer les 2 griffes. |
|

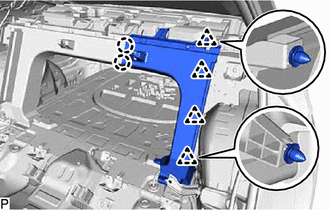

(c) Libérer les 4 agrafes pour déposer le panneau de séparation d'habitacle gauche.
12. DEPOSER LE PANNEAU DE SEPARATION D'HABITACLE DROIT

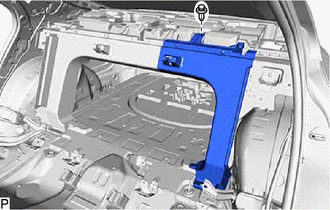

| (a) Déposer les 2 agrafes. |
|
| (b) Libérer les 5 agrafes pour déposer le panneau de séparation d'habitacle droit. |
|

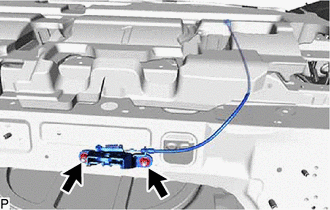

13. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE GAUCHE

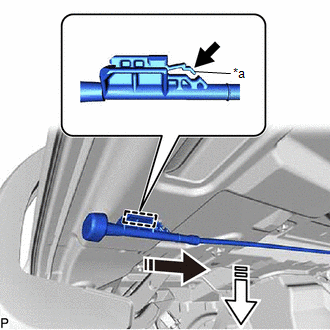

(a) Relâcher la butée et libérer le guide, comme indiqué sur le schéma.
|
*a | Butée |
.png) |
Relâcher |
.png) |
Déposer dans ce sens (1) |
.png) |
Déposer dans ce sens (2) |

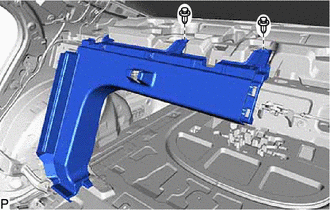

| (b) Déposer les 2 écrous et l'ensemble de verrouillage de dossier de siège arrière gauche. |
|
14. DEPOSER L'ENSEMBLE DE VERROUILLAGE DE DOSSIER DE SIEGE ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Pieces Constitutives
ReposeRepose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE
(a) Reposer l'ensemble d'airbag de siège arrière à l'aide de 2 écrous neufs.
Torque: fabrication TMC : 5,5 N·m {56 kgf·cm, 49 in·lbf}
fabrication TMMK : 8,0 N·m {82 kgf·cm, 71 in·lbf}
