Toyota Camry Manuel de réparation XV50 (2011–2019): Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble de bras de commande supérieur arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
Réglage de la géométrie des roues arrière |
Effectuer une variante d'apprentissage du système et le calibrage du point zéro du capteur d'accélération. |
| avec système de frein de stationnement électrique sans système de frein de stationnement électrique |
Suspension, pneus, etc. (La hauteur du véhicule est modifiée suite à un remplacement de la suspension ou des pneus) |
|
|
|
Axe optique de l'ensemble de caméra de télévision arrière (réglage de position de la caméra arrière) |
Système de moniteur d'aide au stationnement |
pour l'initialisation pour le calibrage | |
| Système de moniteur de rétroviseur panoramique |
pour l'initialisation pour le calibrage | |
| Vérification après réparation |
| pour A25A-FKS pour 2GR-FKS |
ATTENTION:

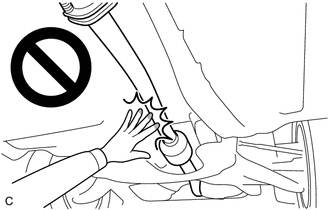

Pour éviter les brûlures, ne pas toucher le moteur, le tuyau d'échappement ou les autres pièces constitutives à haute température lorsque le moteur est chaud.
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE

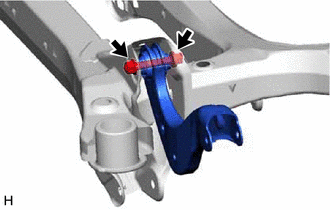

(a) Déposer le boulon, l'écrou et l'ensemble de bras de commande supérieur arrière gauche du sous-ensemble de traverse de suspension arrière. REMARQUE: Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon avec l'écrou en place. |
|
3. DEPOSER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA *1 SOUS-ENSEMBLE DE TRAVERSE DE SUSPENSION ARRIERE *2 ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE GAUCHE *3 ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE DROIT - - ...Repose
