DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées, ou remplacées lors de la dépose/repose de l'ensemble de câble de commande de boîte de vitesses sont indiquées ci-dessous.
Procédures nécessaires après le remplacement / la dépose / la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure nécessaire |
Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
|---|---|---|---|
|
La borne de la batterie est débranchée/rebranchée |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
|
Système de sécurité préventive | |||
|
système de sonar de détection de distance intelligent*1 | |||
|
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
|
Système de moniteur de rétroviseur panoramique |
| ||
|
Remplacement de l'ECM |
Enregistrement du numéro d'identification du véhicule (VIN) |
Le MIL s'allume |
|
|
Enregistrement de l'ID de communication de l'ECU (système antidémarrage) |
Fonction de démarrage du moteur |
| |
|
Remplacement de l'ECM (Si possible, lire le code de compensation de la boîte-pont sur le précédent ECM) |
|
|
|
|
Remplacement de l'ECM (Si cela est impossible, lire le code de compensation de boîte-pont sur le précédent ECM) |
| ||
| Remplacement de l'ECM |
Enregistrement du code (système de clé intelligente (pour la fonction de démarrage)) |
|
|
Cliquer ici .gif)
PROCEDURE
1. DEPOSER LA BATTERIE
Cliquer ici
2. DEPOSER L'ECM
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
Cliquer ici
4. DEPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)
Cliquer ici
5. DEPOSER L'ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1

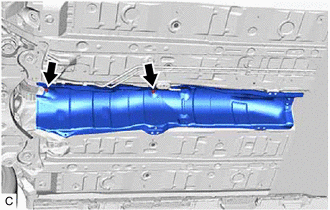

| (a) Déposer les 2 écrous et l'isolant thermique de plancher inférieur avant n° 1 de la carrosserie du véhicule. |
|
6. DEPOSER L'ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER
Cliquer ici
7. DEPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1

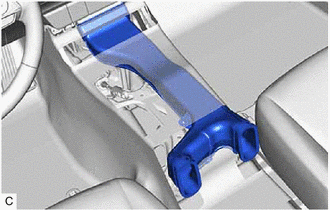

| (a) Déposer la conduite de boîtier de console n° 1. |
|
8. DEPOSER L'ENSEMBLE DE CABLE DE COMMANDE DE BOITE DE VITESSES

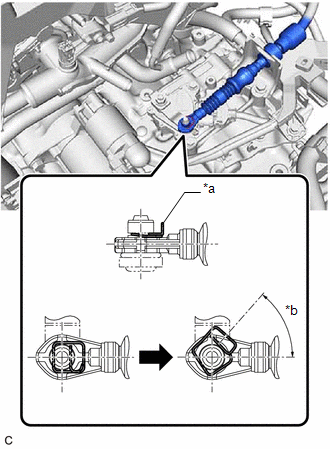

| (a) Tout en libérant l'agrafe comme indiqué sur le schéma, puis débrancher l'ensemble de câble de commande de boîte de vitesses du levier d'axe de commande de boîte de vitesses avec l'agrafe. |
|

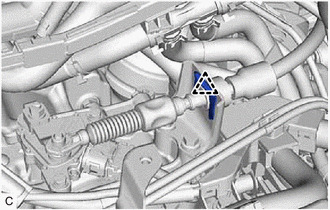

| (b) Déposer l'agrafe et débrancher l'ensemble de câble de commande de boîte de vitesses du support de câble de commande de boîte de vitesses n° 1. |
|

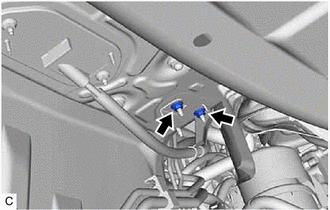

| (c) Déposer les 2 écrous et débrancher l'ensemble de câble de commande de boîte de vitesses de la carrosserie du véhicule. |
|

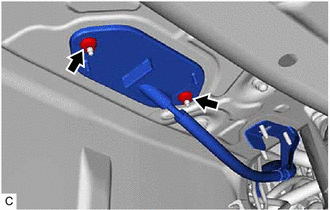

| (d) Déposer les 2 écrous puis déposer l'ensemble de câble de commande de boîte de vitesses de la carrosserie du véhicule. |
|
