DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose du sous-ensemble de câble d'antenne sont indiquées ci-dessous.
Procédure nécessaire après le remplacement/la dépose/la repose des pièces
Pièce remplacée ou procédure effectuée |
Procédures nécessaires | Effet/fonction non-opérationnelle lorsque les procédures nécessaires ne sont pas effectuées |
Lien |
---|---|---|---|
*: Lors de l'apprentissage à l'aide du Techstream.
Cliquer ici | |||
Débrancher le câble de la borne négative de la batterie. |
Effectuer le calibrage du point zéro de capteur d'angle de braquage |
Système d'alerte de sortie de bande de circulation (avec commande de direction) |
|
Système de sécurité préventive | |||
Système de sonar de détection de distance intelligent* | |||
Mémoriser l'angle mort de braquage |
Système de moniteur d'aide au stationnement |
| |
Système de moniteur de rétroviseur panoramique |
|
ATTENTION:
Certaines opérations d'entretien ont des conséquences sur le système d'airbag SRS. Avant d'entamer toute opération d'entretien, lire attentivement les mesures de précaution concernant le système d'airbag SRS.
Cliquer ici
PROCEDURE
1. DEPOSER LE SOUS-ENSEMBLE DE REMBOURRAGE DE SECURITE DE TABLEAU DE BORD
Cliquer ici
2. DEPOSER LA CONDUITE DE BUSE DE DEGIVREUR LATERALE N° 2
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE DE CHAUFFAGE A REGISTRE N° 3
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE

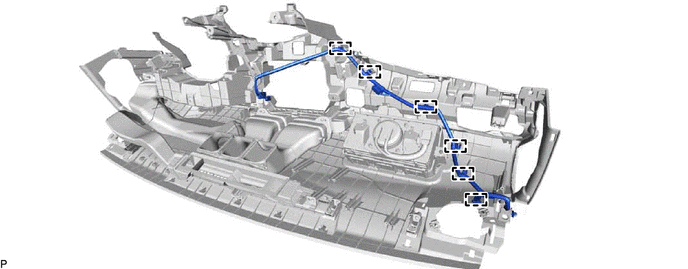

(a) Libérer les 6 attaches et déposer le sous-ensemble de câble d'antenne.
5. DEPOSER L'ENSEMBLE DE CIEL DE TOIT
Cliquer ici
6. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 2
(a) Déposer le ruban adhésif de l'ensemble de ciel de toit.

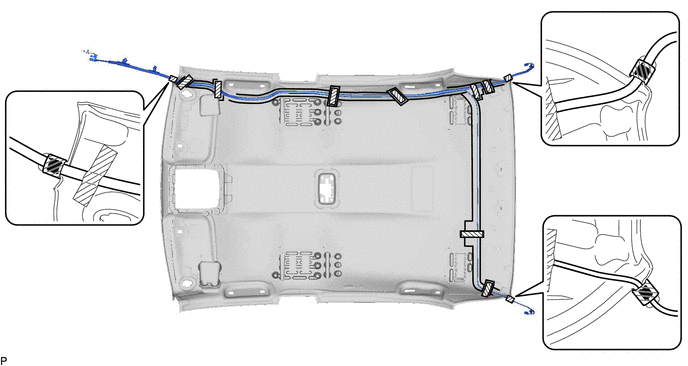

pour toit normal:
![]() | Ruban adhésif |
- | - |

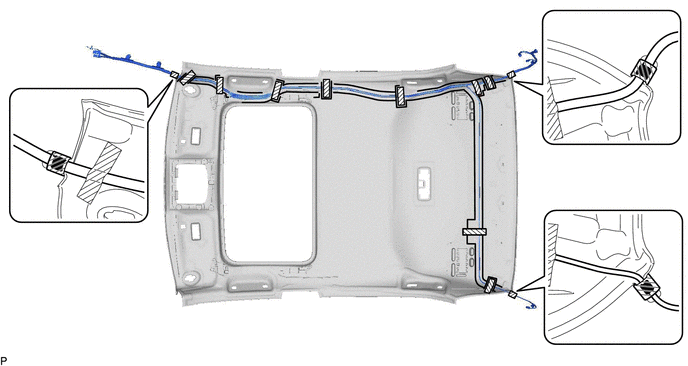

pour toit ouvrant:
![]() | Ruban adhésif |
- | - |

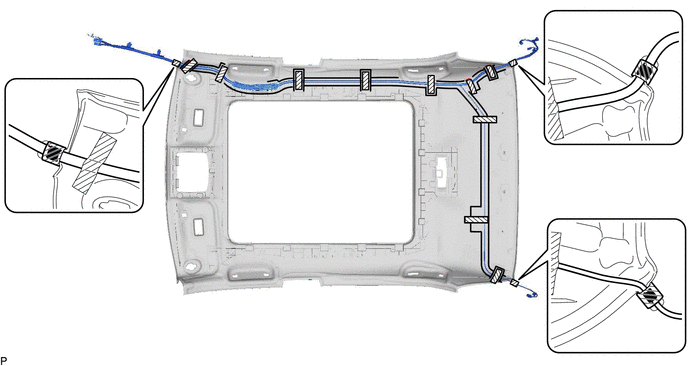

pour toit ouvrant panoramique:
![]() | Ruban adhésif |
- | - |
(b) Déposer le sous-ensemble de câble d'antenne n° 2 de l'ensemble de ciel de toit.
7. DEPOSER LE SOUS-ENSEMBLE DE CABLE D'ANTENNE N° 5 (avec contacteur (SOS) manuel)

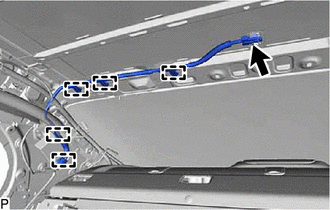

(a) Débrancher le connecteur. |
|
(b) Libérer les 5 attaches afin de retirer le sous-ensemble de câble d'antenne n° 5.
