DESCRIPTION
Le DTC C1681 est enregistré si le dispositif de commande de caméra de télévision décide, suite à son autodiagnostic, qu'un problème de synchronisation se produit dans le signal d'image envoyé depuis l'ensemble de caméra de télévision avant au dispositif de commande de caméra de télévision.
|
N° de DTC | Objet de la détection |
Condition de détection du DTC |
Organe incriminé | DTC émis par |
|---|---|---|---|---|
|
C1681 | Dysfonctionnement de rétroaction de la caméra avant |
Echec de l'alimentation électrique de la caméra de télévision avant |
| Dispositif de commande de caméra de télévision |

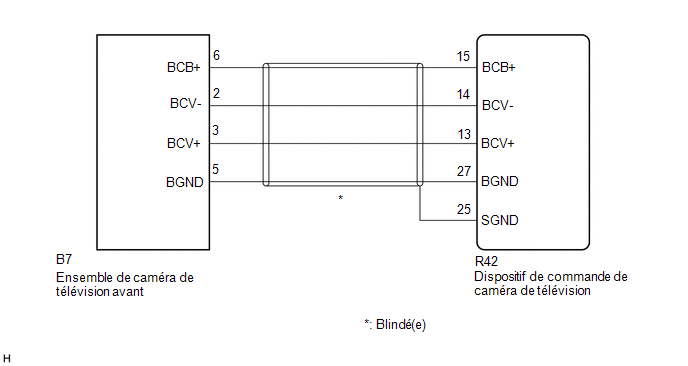

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
PROCEDURE
|
1. | VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION - ENSEMBLE DE CAMERA DE TELEVISION AVANT) |
(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.
(b) Débrancher le connecteur d'ensemble de caméra de télévision avant B7.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-15 (BCB+) - B7-6 (BCB+) |
En permanence | En dessous de 1 Ω |
|
R42-13 (BCV+) - B7-3 (BCV+) |
En permanence | En dessous de 1 Ω |
|
R42-14 (BCV-) - B7-2 (BCV-) |
En permanence | En dessous de 1 Ω |
|
R42-27 (BGND) - B7-5 (BGND) |
En permanence | En dessous de 1 Ω |
|
R42-25 (SGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
R42-15 (BCB+) ou B7-6 (BCB+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
R42-13 (BCV+) ou B7-3 (BCV+) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
R42-14 (BCV-) ou B7-2 (BCV-) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
|
R42-27 (BGND) ou B7-5 (BGND) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
| MAL | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |

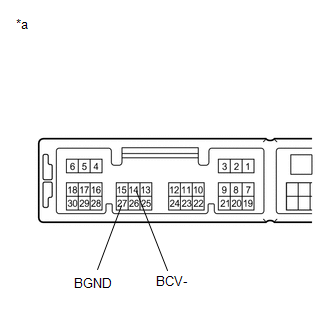

VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (BCV-, BGND) |
(a) Débrancher le connecteur R42 du dispositif de commande de caméra de télévision.
| (b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard:
|
|
| MAL | | REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION |
|
| 3. |

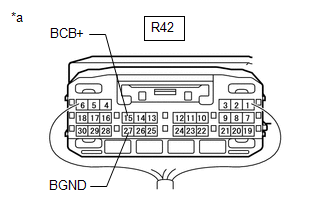

VERIFIER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION (BCB+, BGND) |
| (a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché. |
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-27 (BGND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
R42-15 (BCB+) - R42-27 (BGND) |
Contacteur du moteur en position ON (ACC) |
5,5 à 7,05 V |
| MAL | | REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION |
|
| 4. |
VERIFIER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT (BCV+, BGND) |
(a) Déposer le dispositif de commande de caméra de télévision en laissant le connecteur branché.

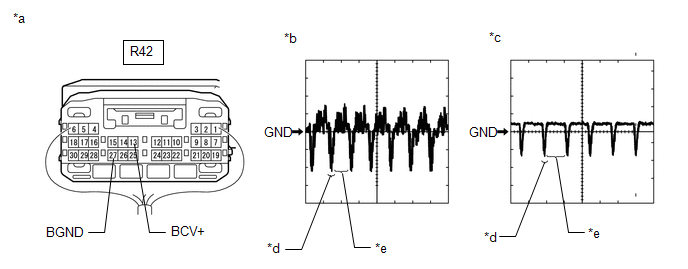

(b) A l'aide d'un oscilloscope, vérifier la forme d'onde de l'ensemble de caméra de télévision avant.
CONSEIL:
Un connecteur étanche est utilisé pour l'ensemble de caméra de télévision avant. Par conséquent, vérifier la forme d'onde au niveau du dispositif de commande de caméra de télévision lorsque le connecteur est branché.
|
*a | Pièce constitutive avec faisceau de câbles branché (dispositif de commande de caméra de télévision) |
*b | Forme d'onde 1 (la lentille de la caméra n'est pas couverte, une image est affichée) |
|
*c | Forme d'onde 2 (la lentille de la caméra est recouverte, obstruant l'écran) |
*d | Signal de synchronisation |
|
*e | Forme d'onde vidéo |
- | - |
CONSEIL:
|
Elément | Contenu |
|---|---|
|
N° de borne (symbole) |
R42-13 (BCV+) - R42-27 (BGND) |
|
Réglage de l'appareil |
200 mV/DIV., 50 µs./DIV. |
|
Condition | Contacteur du moteur en position ON (IG), le système de moniteur de vision panoramique fonctionne |
OK:
La forme d'onde est identique à celle indiquée sur le schéma.
| OK | | REMPLACER LE DISPOSITIF DE COMMANDE DE CAMERA DE TELEVISION |
| MAL | | REMPLACER L'ENSEMBLE DE CAMERA DE TELEVISION AVANT |
