Toyota Camry Manuel de réparation XV50 (2011–2019): Dysfonctionnement du témoin de rappel de ceinture de sécurité arrière

DESCRIPTION

L'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) détecte si l'une des portes arrière est ouverte ou fermée en se basant sur la position du contacteur d'éclairage d'accueil puis transmet le signal de position de porte arrière à l'ensemble de combiné d'instruments. L'ensemble de combiné d'instruments détecte l'état de la ceinture de sécurité arrière. Le témoin de rappel de ceinture de sécurité arrière sur l'ensemble d'indicateur lumineux s'allume, clignote ou s'éteint en fonction de l'état de la porte arrière, de la vitesse du véhicule et de l'état de la ceinture de sécurité arrière.

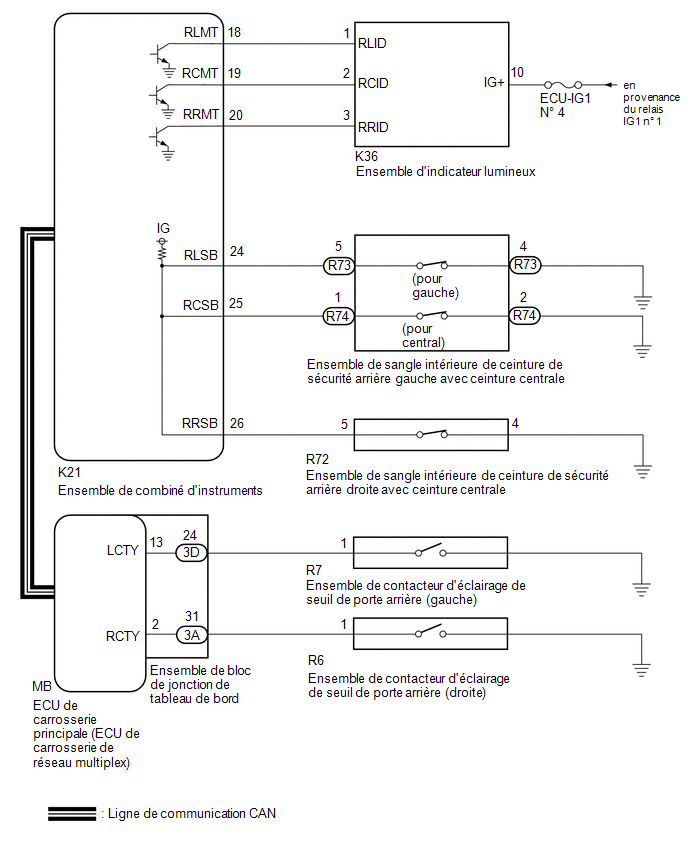

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

PROCEDURE

1.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (CONTACTEUR D'ECLAIRAGE D'ACCUEIL DE PORTE ARRIERE)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Main Body > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

RR Door Courtesy SW

Contacteur d'éclairage de seuil de porte arrière droite

ON ou OFF

ON: Porte arrière droite ouverte

OFF: Porte arrière droite fermée

-

RL Door Courtesy SW

Contacteur d'éclairage de seuil de porte arrière gauche

ON ou OFF

ON: Porte arrière gauche ouverte

OFF: Porte arrière gauche fermée

-

Body Electrical > Main Body > Data List

Affichage du tester

RR Door Courtesy SW

RL Door Courtesy SW

OK:

L'affichage du Techstream change correctement en réponse à la condition de la porte arrière.

MAL

PASSER AU SYSTEME D'ECLAIRAGE

OK

2.

VERIFIER LE RAPPEL DE CEINTURE DE SECURITE ARRIERE

(a) Vérifier la fonction de rappel de ceinture de sécurité arrière.

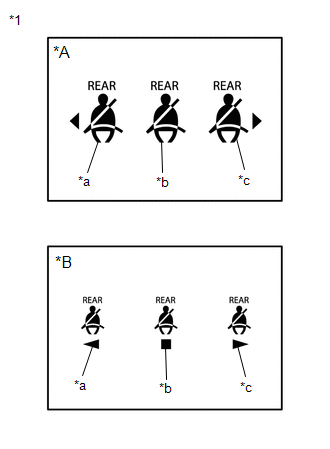

Cliquer ici

*A

pour affichage 7 pouce

*B

pour affichage 8 pouce

*1

Témoin de rappel de ceinture de sécurité arrière (indicateur lumineux)

*a

LH

*b

Centre

*c

RH

Résultat:

Résultat

Passer au point

Les témoins de rappel de ceinture de sécurité arrière fonctionnent normalement

A

Les témoins de rappel de ceinture de sécurité arrière (tous les sièges) ne fonctionnent pas normalement

B

Le témoin de rappel de ceinture de sécurité arrière (droit) ne fonctionne pas normalement

C

Le témoin de rappel de ceinture de sécurité arrière (central) ne fonctionne pas normalement

D

Le témoin de rappel de ceinture de sécurité arrière (gauche) ne fonctionne pas normalement

E

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION

C

PASSER AU POINT 6

D

PASSER AU POINT 10

E

PASSER AU POINT 14

B

3.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (REAR SEAT BELT WARNING LIGHT)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Combination Meter > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Rear Seat Belt Warning

Témoin de rappel de ceinture de sécurité arrière

OFF / ON

-

Body Electrical > Combination Meter > Active Test

Affichage du tester

Rear Seat Belt Warning

Résultat:

Résultat

Passer au point

Le témoin de rappel de ceinture de sécurité arrière ne fonctionne pas normalement

A

Le témoin de rappel de ceinture de sécurité arrière fonctionne normalement

B

B

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

A

4.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (BATTERIE - ENSEMBLE D'INDICATEUR LUMINEUX)

(a) Débrancher le connecteur K36 de l'ensemble d'indicateur lumineux.

(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K36-10 (IG+) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK

5.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'INDICATEUR LUMINEUX - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Rebrancher le connecteur K36 de l'ensemble d'indicateur lumineux.

(b) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(c) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Tension standard:

Branchement du tester

Condition

Condition spécifiée

K21-18 (RLMT) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

K21-19 (RCMT) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

K21-20 (RRMT) - Masse de carrosserie

Contacteur d'allumage en position ON

11 à 14 V

OK

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

MAL

REMPLACER L'ENSEMBLE D'INDICATEUR LUMINEUX

6.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (REAR SEAT BELT BUCKLE SWITCH (FOR RH))

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Combination Meter > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Rear Right Seat Buckle / Occupant Detection Warning Switch

Signal de sangle intérieure de sécurité arrière droite avec boucle centrale.

ON ou OFF

OFF: Ceinture de sécurité arrière droite bouclée

ON: Ceinture de sécurité arrière droite débouclée

-

Body Electrical > Combination Meter > Data List

Affichage du tester

Rear Right Seat Buckle / Occupant Detection Warning Switch

Résultat:

Résultat

Passer au point

ON ou OFF n'apparaît pas sur l'écran du tester en fonction de la condition de la ceinture de sécurité arrière

A

ON ou OFF apparaît sur l'écran du tester en fonction de la condition de la ceinture de sécurité arrière

B

B

PASSER AU POINT 8

A

7.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE - MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Débrancher le connecteur R72 de l'ensemble de sangle intérieure de ceinture de sécurité arrière droite avec ceinture centrale.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-26 (RRSB) - R72-5

En permanence

En dessous de 1 Ω

K21-26 (RRSB) ou R72-5 - Masse de carrosserie

En permanence

10 kΩ minimum

R72-4 - Masse de carrosserie

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE AVEC CEINTURE CENTRALE

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

8.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (REAR SEAT BELT WARNING LIGHT)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Combination Meter > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Rear Seat Belt Warning

Témoin de rappel de ceinture de sécurité arrière

OFF / ON

-

Body Electrical > Combination Meter > Active Test

Affichage du tester

Rear Seat Belt Warning

Résultat:

Résultat

Passer au point

Le témoin de rappel de ceinture de sécurité arrière ne fonctionne pas normalement

A

Le témoin de rappel de ceinture de sécurité arrière fonctionne normalement

B

B

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

A

9.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'INDICATEUR LUMINEUX - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Débrancher le connecteur K36 de l'ensemble d'indicateur lumineux.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-20 (RRMT) - K36-3 (RRID)

En permanence

En dessous de 1 Ω

K21-20 (RRMT) ou K36-3 (RRID) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE D'INDICATEUR LUMINEUX

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

10.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (REAR SEAT BELT BUCKLE SWITCH (FOR CENTER))

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Combination Meter > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Rear Center Seat Buckle / Occupant Detection Warning Switch

Signal de sangle intérieure de sécurité arrière gauche avec boucle centrale (pour le centre).

ON ou OFF

OFF: Ceinture de sécurité arrière gauche bouclée (pour le centre)

ON: Ceinture de sécurité arrière gauche non bouclée (pour le centre)

-

Body Electrical > Combination Meter > Data List

Affichage du tester

Rear Center Seat Buckle / Occupant Detection Warning Switch

Résultat:

Résultat

Passer au point

ON ou OFF n'apparaît pas sur l'écran du tester en fonction de la condition de la ceinture de sécurité arrière

A

ON ou OFF apparaît sur l'écran du tester en fonction de la condition de la ceinture de sécurité arrière

B

B

PASSER AU POINT 12

A

11.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE (CENTRE) - MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Débrancher le connecteur R74 de l'ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec ceinture centrale gauche (pour le centre).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-25 (RCSB) - R74-1

En permanence

En dessous de 1 Ω

K21-25 (RCSB) ou R74-1 - Masse de carrosserie

En permanence

10 kΩ minimum

R74-2 - Masse de carrosserie

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

12.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (REAR SEAT BELT WARNING LIGHT)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Combination Meter > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Rear Seat Belt Warning

Témoin de rappel de ceinture de sécurité arrière

OFF / ON

-

Body Electrical > Combination Meter > Active Test

Affichage du tester

Rear Seat Belt Warning

Résultat:

Résultat

Passer au point

Le témoin de rappel de ceinture de sécurité arrière ne fonctionne pas normalement

A

Le témoin de rappel de ceinture de sécurité arrière fonctionne normalement

B

B

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

A

13.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'INDICATEUR LUMINEUX - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Débrancher le connecteur K36 de l'ensemble d'indicateur lumineux.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-19 (RCMT) - K36-2 (RCID)

En permanence

En dessous de 1 Ω

K21-19 (RCMT) ou K36-2 (RCID) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE D'INDICATEUR LUMINEUX

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

14.

RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (REAR SEAT BELT BUCKLE SWITCH (FOR LH))

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Data List.

(e) Relever la Data List en suivant les indications du Techstream.

Body Electrical > Combination Meter > Data List

Affichage du tester

Objet de la mesure

Plage

Condition normale

Note de diagnostic

Rear Left Seat Buckle / Occupant Detection Warning Switch

Signal de sangle intérieure de sécurité arrière gauche avec boucle centrale (pour côté gauche).

ON ou OFF

OFF: Ceinture de sécurité arrière droite non bouclée (pour côté gauche)

ON: Ceinture de sécurité arrière gauche non bouclée (pour côté gauche)

-

Body Electrical > Combination Meter > Data List

Affichage du tester

Rear Left Seat Buckle / Occupant Detection Warning Switch

Résultat:

Résultat

Passer au point

ON ou OFF n'apparaît pas sur l'écran du tester en fonction de la condition de la ceinture de sécurité arrière

A

ON ou OFF apparaît sur l'écran du tester en fonction de la condition de la ceinture de sécurité arrière

B

B

PASSER AU POINT 16

A

15.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE COMBINE D'INSTRUMENTS - ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE (GAUCHE) - MASSE DE CARROSSERIE)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Débrancher le connecteur R73 de l'ensemble de sangle intérieure de ceinture de sécurité arrière gauche avec ceinture centrale gauche (pour la gauche).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-24 (RLSB) - R73-5

En permanence

En dessous de 1 Ω

K21-24 (RLSB) ou R73-5 - Masse de carrosserie

En permanence

10 kΩ minimum

R73-4 - Masse de carrosserie

En permanence

En dessous de 1 Ω

OK

REMPLACER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE AVEC CEINTURE CENTRALE

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

16.

EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (REAR SEAT BELT WARNING LIGHT)

(a) Brancher le Techstream sur le DLC3.

(b) Mettre le contacteur d'allumage en position ON.

(c) Allumer le Techstream.

(d) Sélectionner les menus suivants: Body Electrical / Combination Meter / Active Test.

(e) Effectuer l'Active Test en suivant les indications du Techstream.

Body Electrical > Combination Meter > Active Test

Affichage du tester

Objet de la mesure

Plage de commande

Note de diagnostic

Rear Seat Belt Warning

Témoin de rappel de ceinture de sécurité arrière

OFF / ON

-

Body Electrical > Combination Meter > Active Test

Affichage du tester

Rear Seat Belt Warning

Résultat:

Résultat

Passer au point

Le témoin de rappel de ceinture de sécurité arrière ne fonctionne pas normalement

A

Le témoin de rappel de ceinture de sécurité arrière fonctionne normalement

B

B

REMPLACER L'ENSEMBLE DE COMBINE D'INSTRUMENTS

A

17.

VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'INDICATEUR LUMINEUX - ENSEMBLE DE COMBINE D'INSTRUMENTS)

(a) Débrancher le connecteur K21 de l'ensemble de combiné d'instruments.

(b) Débrancher le connecteur K36 de l'ensemble d'indicateur lumineux.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

K21-18 (RLMT) - K36-1 (RLID)

En permanence

En dessous de 1 Ω

K21-18 (RLMT) ou K36-1 (RLID) - Masse de carrosserie

En permanence

10 kΩ minimum

OK

REMPLACER L'ENSEMBLE D'INDICATEUR LUMINEUX

MAL

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

Le témoin de rappel de ceinture de sécurité côté passager avant ne fonctionne pas
DESCRIPTION Lorsque le contacteur d'allumage est en position ON (IG), l'ECU de détection d'occupant envoie des signaux à l'ensemble de capteur d'airbag qui indique l'état de l'ensemble de sangle intérieure de ceintu ...

Temoin De Rappel De Ceinture De Securite
...

D'autres materiaux:

Verification
VERIFICATION PROCEDURE 1. VERIFIER LA SOUPAPE D'ELECTROVANNE (SL) (a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Branchement du tester Condition Condition spécifiée Borne de connecte ...

Court-circuit à la masse dans le circuit de capteur 1 de température d'air d'admission banc 1 (P011011)
DESCRIPTION Le capteur de température d'air d'admission, situé sur le sous-ensemble de débitmètre d'air massique, contrôle la température d'air d'admission. Le capteur de température d'air d'admission possède une thermistance intégrée dont la valeur ohmique varie en fonction de la tempà ...

Mise Au Rebut
MISE AU REBUT MESURE DE PRECAUTION / REMARQUE / CONSEIL ATTENTION: Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les normes environnementales et relatives aux matières dangereuses. Le déploiem ...

Categorie

Toyota Camry Manuel du propriétaire 2021, Manuel de reparation de la TOYOTA Camry 2018.
