EMPLACEMENT DES PIECES CONSTITUTIVES

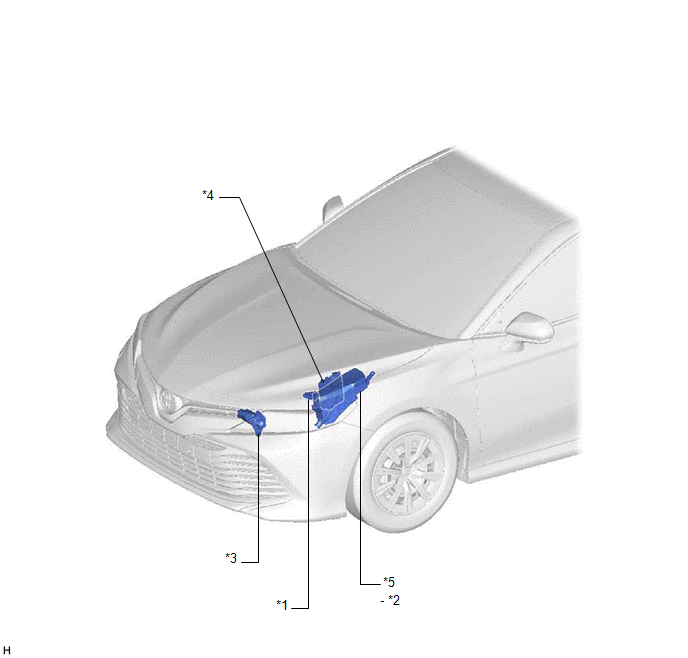

SCHEMA
*1 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*2 | RELAIS ST |
*3 | ENSEMBLE DE DEMARREUR | *4 |
ECM |
*5 |
ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE ECU-IG2 N° 2 - FUSIBLE ST N° 1 |
- | - |

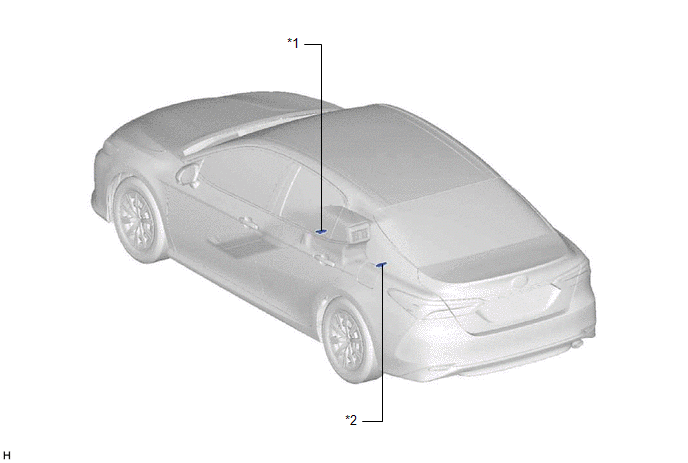

SCHEMA
*1 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2 (PLANCHER AVANT) |
*2 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEUR N° 2 (PLANCHER ARRIERE) |

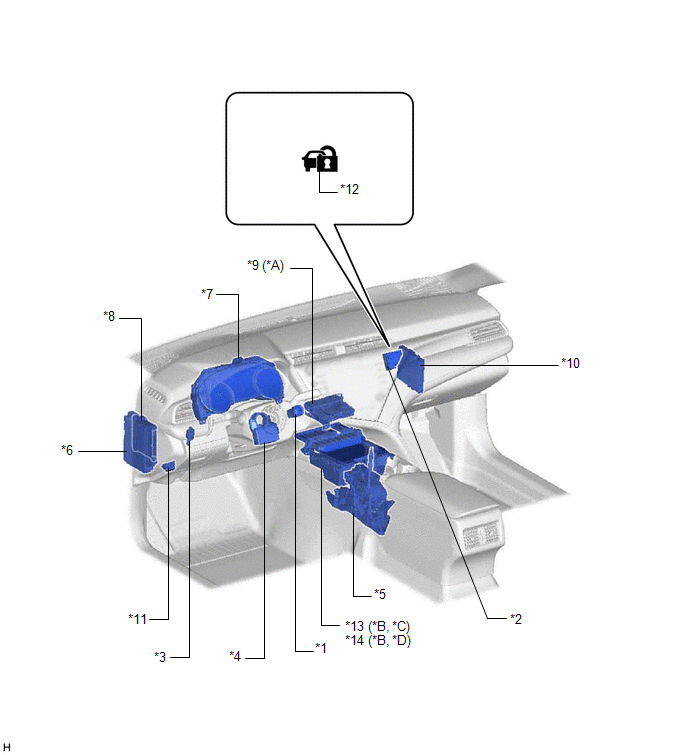

SCHEMA
*A | Pour type compatible avec les services de connexion à distance Toyota Entune |
*B | avec système de charge à distance |
*C |
fabrication TMC | *D |
fabrication TMMK |
*1 | CONTACTEUR DU MOTEUR |
*2 | ENSEMBLE D'INDICATEUR LUMINEUX |
*3 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*4 | ECU DE VERROUILLAGE DE DIRECTION (ACTIONNEUR DE VERROUILLAGE DE DIRECTION OU ENSEMBLE DE SUPPORT SUPERIEUR) |
*5 | ENSEMBLE D'UNITE DE COMMANDE DE VERROUILLAGE DE CHANGEMENT DE VITESSE |
*6 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - RELAIS ACC - RELAIS IG1-N° 1 - RELAIS IG1-N° 2 - RELAIS IG2-N° 2 - FUSIBLE AM2 - FUSIBLE ECU-DCC N° 2 - FUSIBLE STRG LOCK - FUSIBLE STOP - FUSIBLE ECU-ACC - FUSIBLE ECU-IG1 N° 4 - FUSIBLE WASHER - FUSIBLE ECU-IG2 N° 3 |
*7 | ENSEMBLE DE COMBINE D'INSTRUMENTS | *8 |
ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*9 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
*10 | ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
*11 | DLC3 |
*12 | TEMOIN DE SECURITE |
*13 | CHARGEUR DE CRADLE MOBILE A DISTANCE (SOUS-ENSEMBLE D'INSERT DE BOITIER DE CONSOLE AVANT) |
*14 | ENSEMBLE DE SUPPORT DE CHARGEUR MOBILE A DISTANCE (SOUS-ENSEMBLE DE PANNEAU DE CONSOLE SUPERIEUR ARRIERE) |
