EMPLACEMENT DES PIECES CONSTITUTIVES

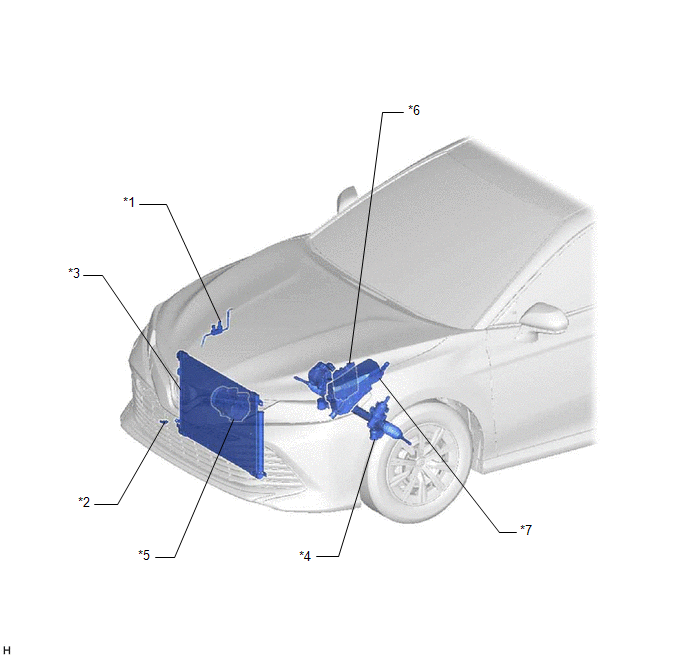

SCHEMA
|
*A | avec système de sécurité préventive | - |
- |
| *1 |
CAPTEUR DE PRESSION DE CLIMATISATION |
*2 | ENSEMBLE DE THERMISTANCE |
|
*3 | ENSEMBLE DE CONDENSEUR DE REFROIDISSEUR |
*4 | ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE (ECU DE DIRECTION ASSISTEE) |
| *5 |
ENSEMBLE DE COMPRESSEUR AVEC POULIE (SOLENOIDE DE COMPRESSEUR) |
*6 | ECM |
|
*7 | ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION - FUSIBLE HTR | - |
- |

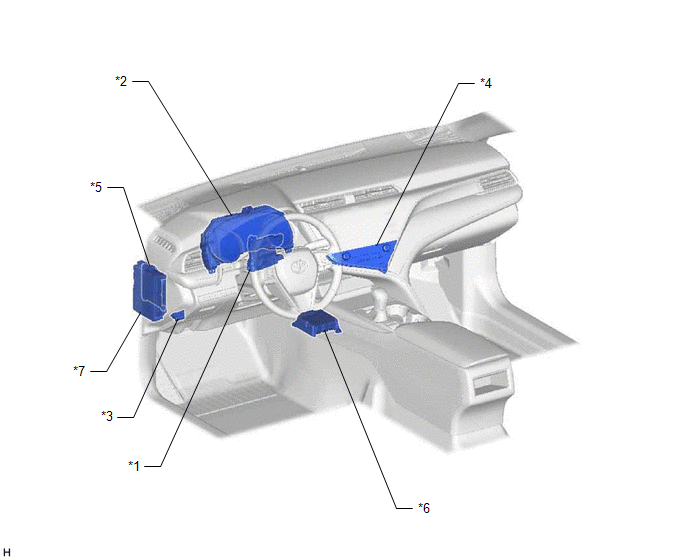

SCHEMA
|
*1 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
| *3 |
DLC3 | *4 |
ENSEMBLE DE COMMANDE DE CLIMATISATION |
|
*5 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*6 | ENSEMBLE DE CAPTEUR D'AIRBAG |
|
*7 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-B N° 2 - FUSIBLE ECU-IG1 N° 4 | - |
- |

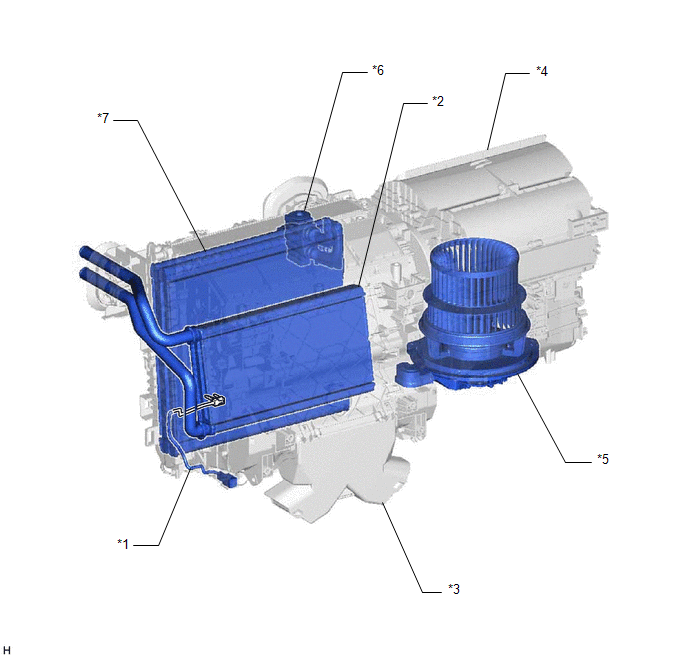

SCHEMA
|
*1 | THERMISTANCE DE REFROIDISSEUR N° 1 | *2 |
SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
|
*3 | ENSEMBLE DE RADIATEUR DE CLIMATISATION |
*4 | ENSEMBLE DE SOUFFLANTE |
| *5 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
*6 | DETENDEUR DE REFROIDISSEUR |
|
*7 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
- | - |

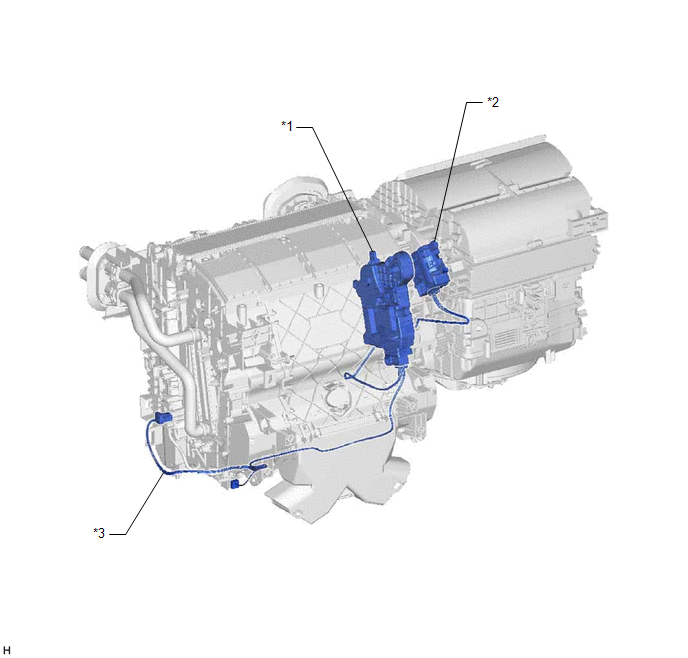

SCHEMA
|
*1 | SOUS-ENSEMBLE DE SERVO DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
*2 | SOUS-ENSEMBLE DE SERVO DE VOLET DE SOUFFLANTE N° 1 |
| *3 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION | - |
- |
