Toyota Camry Manuel de réparation XV50 (2011–2019): Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES

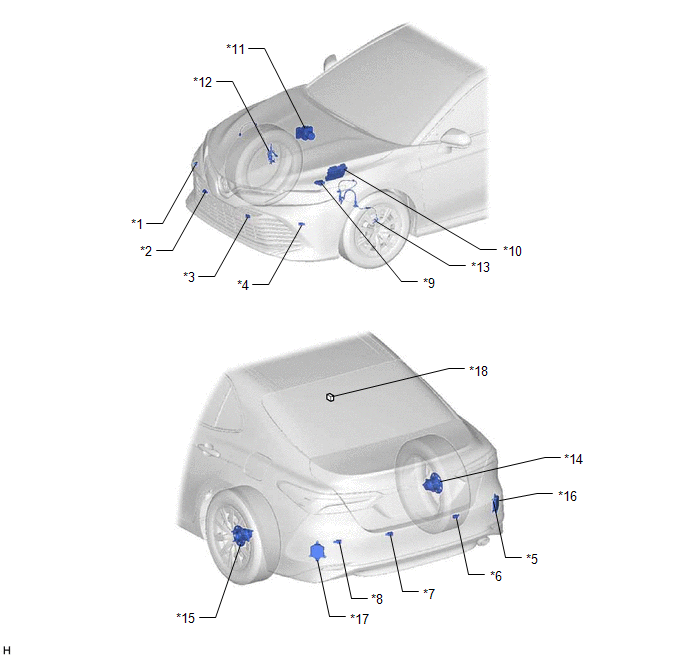

SCHEMA
*1 | CAPTEUR A ULTRASONS D'ANGLE AVANT DROIT |
*2 | CAPTEUR A ULTRASONS CENTRAL AVANT DROIT |
*3 | CAPTEUR A ULTRASONS CENTRAL AVANT GAUCHE |
*4 | CAPTEUR A ULTRASONS D'ANGLE AVANT GAUCHE |
*5 | CAPTEUR A ULTRASONS CENTRAL ARRIERE DROIT |
*6 | CAPTEUR A ULTRASONS CENTRAL ARRIERE DROIT |
*7 | CAPTEUR A ULTRASONS CENTRAL ARRIERE GAUCHE |
*8 | CAPTEUR A ULTRASONS D'ANGLE ARRIERE GAUCHE |
*9 | ENSEMBLE DE CONTACTEUR DE POSITION DE STATIONNEMENT/POINT MORT |
*10 | ECM |
*11 | ENSEMBLE D'ACTIONNEUR DE FREIN - ECU DE CONTROLE DE DERAPAGE |
*12 | CAPTEUR DE VITESSE AVANT DROIT |
*13 | CAPTEUR DE VITESSE AVANT GAUCHE |
*14 | ENSEMBLE DE MOYEU ET DE ROULEMENT D'ESSIEU ARRIERE DROIT - CAPTEUR DE VITESSE ARRIERE DROIT |
*15 | ENSEMBLE DE MOYEU D'ESSIEU ET DE ROULEMENT ARRIERE GAUCHE - CAPTEUR DE VITESSE ARRIERE GAUCHE |
*16 | CAPTEUR DE CONTROLE D'ANGLE MORT DROIT |
*17 | CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE |
*18 | CONNECTEUR DE JONCTION N° 5 |

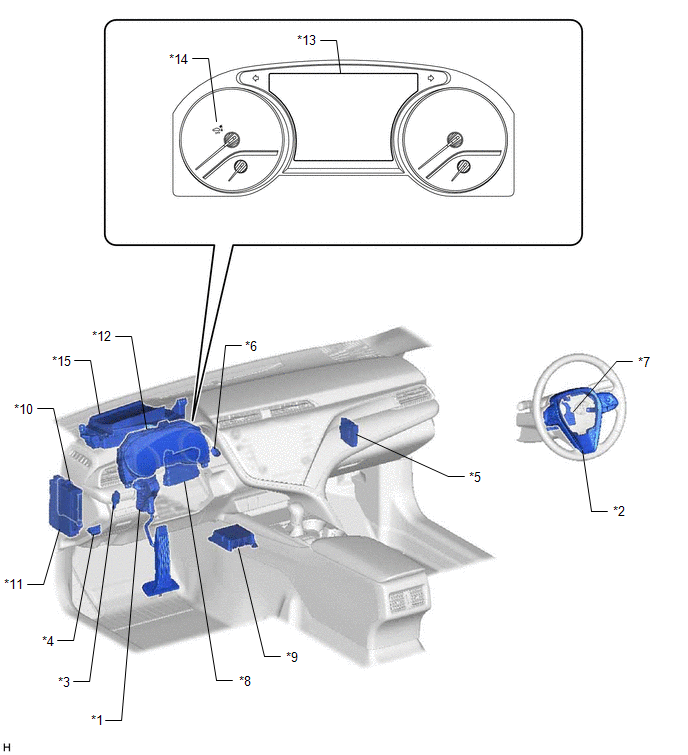

SCHEMA
*1 | CAPTEUR DE PEDALE D'ACCELERATEUR |
*2 | ENSEMBLE DE CONTACTEUR AU VOLANT |
*3 | ENSEMBLE DE CONTACTEUR DES FEUX STOP |
*4 | DLC3 |
*5 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
*6 | SIGNAL SONORE D'AVERTISSEMENT DE DISTANCE N° 1 |
*7 | CAPTEUR D'ANGLE DE BRAQUAGE |
*8 | ENSEMBLE D'AMPLIFICATEUR DE CLIMATISATION |
*9 | ENSEMBLE DE CAPTEUR D'AIRBAG - CAPTEUR D'EMBARDEE ET D'ACCELERATION |
*10 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*11 | ENSEMBLE DE BLOC DE JONCTION DE TABLEAU DE BORD - FUSIBLE ECU-DCC N° 1 - FUSIBLE ECU-IG1 N° 4 - FUSIBLE ECU-IG1 N° 2 |
*12 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
*13 | ECRAN MULTIFONCTION |
*14 | TEMOIN ICS OFF |
*15 | AFFICHAGE TETE HAUTE (SOUS-ENSEMBLE DE RETROVISEUR DU COMBINE D'INSTRUMENTS) (avec affichage tête haute) |
- | - |
