Toyota Camry Manuel de réparation XV50 (2011–2019): Essai Hydraulique

ESSAI HYDRAULIQUE

PROCEDER A L'ESSAI HYDRAULIQUE

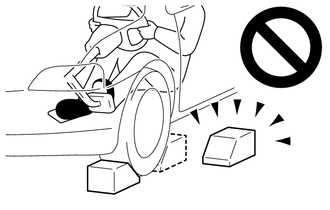

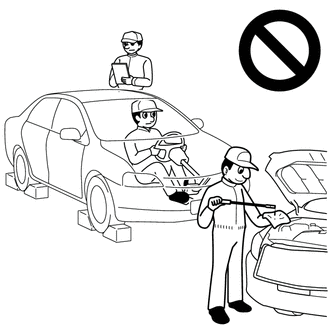

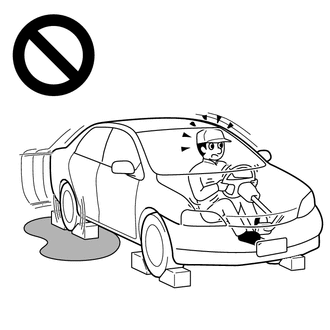

ATTENTION:

(a) Mesurer la pression de canalisation.

REMARQUE:

(1) Faire monter en température l'ATF.

(2) Soulever le véhicule.

(3) Déposer le sabot de protection du moteur.

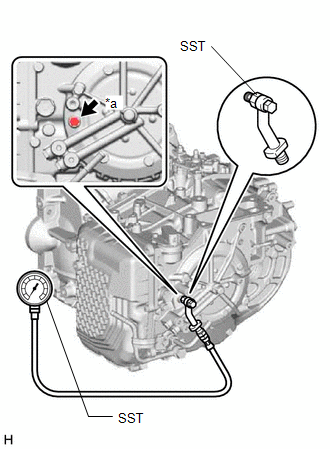

(4) Déposer le bouchon d'essai A du côté avant du carter de boîte-pont et poser le SST.

SST: 09993-19015

09993-00010, 09993-00040

*a

Bouchon d'essai A

(5) Abaisser le véhicule.

(6) Serrer complètement le frein de stationnement et caler les 4 roues.

CONSEIL:

avec système de frein de stationnement électrique:

Lorsque le témoin de frein de stationnement (rouge) est allumé une fois le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) tiré vers le côté verrouillage, la force de freinage maximale est appliquée si le contacteur de frein de stationnement électrique (ensemble de contacteur de frein de stationnement électrique) est à nouveau tiré vers le côté verrouillage.

(7) Faire démarrer le moteur et vérifier le régime de ralenti.

(8) Maintenir le pied gauche fermement appuyé sur la pédale de frein et déplacer le levier de changement de vitesse en position D.

(9) Enfoncer le plus possible la pédale d'accélérateur avec le pied droit. Relever rapidement la pression de canalisation maximum obtenue lorsque le régime moteur atteint le régime de calage.

Pression de canalisation prescrite:

Condition

Position D

Test de calage

1 300 à 1 600 kPa

(13,3 à 16,3 kgf/cm2, 189 à 232 psi.)

(10) Mettre le contacteur d'allumage en position OFF.

(11) Déposer le SST et reposer le bouchon d'essai A.

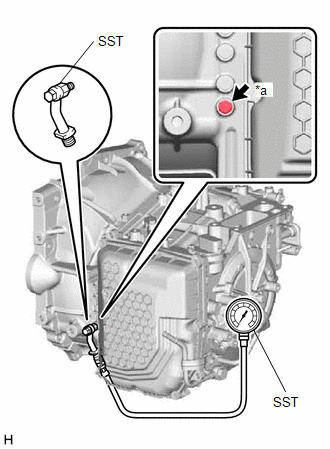

(12) Déposer le bouchon d'essai B du côté gauche du carter de boîte-pont et poser le SST.

SST: 09993-19015

09993-00010, 09993-00040

*a

Bouchon d'essai B

(13) Faire démarrer le moteur et vérifier le régime de ralenti.

(14) Maintenir le pied gauche fermement appuyé sur la pédale de frein et déplacer le levier de changement de vitesse en position R.

(15) Enfoncer le plus possible la pédale d'accélérateur avec le pied droit. Relever rapidement la pression de canalisation maximum obtenue lorsque le régime moteur atteint le régime de calage.

Pression de canalisation prescrite:

Condition

Position R

Test de calage

1 700 à 2 100 kPa

(17,3 à 21,4 kgf/cm2, 247 à 305 psi.)

(16) Mettre le contacteur d'allumage en position OFF.

(17) Déposer le SST et reposer le bouchon d'essai B.

(18) Supprimer les DTC.

Cliquer ici

Evaluation

Problème

Cause possible

Les valeurs mesurées dans toutes les positions sont supérieures aux valeurs spécifiées

  • Electrovanne (SLT) défectueuse
  • Soupape de commande défectueuse

Les valeurs mesurées dans toutes les positions sont inférieures aux valeurs spécifiées

  • Electrovanne (SLT) défectueuse
  • Soupape de commande défectueuse
  • Pompe à huile défectueuse

La pression est basse uniquement lorsque le levier de changement de vitesse est en position D

  • Fuite de liquide du circuit en position D
  • Embrayage n° 1 (C1) défectueux
  • Frein n° 2 (B2) défectueux

La pression est basse uniquement lorsque le levier de changement de vitesse est en position R

  • Fuite de liquide du circuit en position R
  • Embrayage n° 3 (C3) défectueux
  • Frein n° 2 (B2) défectueux
Essais Du Systeme Mecanique
