Toyota Camry Manuel de réparation XV50 (2011–2019): Fiche D'analyse Du Probleme Expose Par Le Client

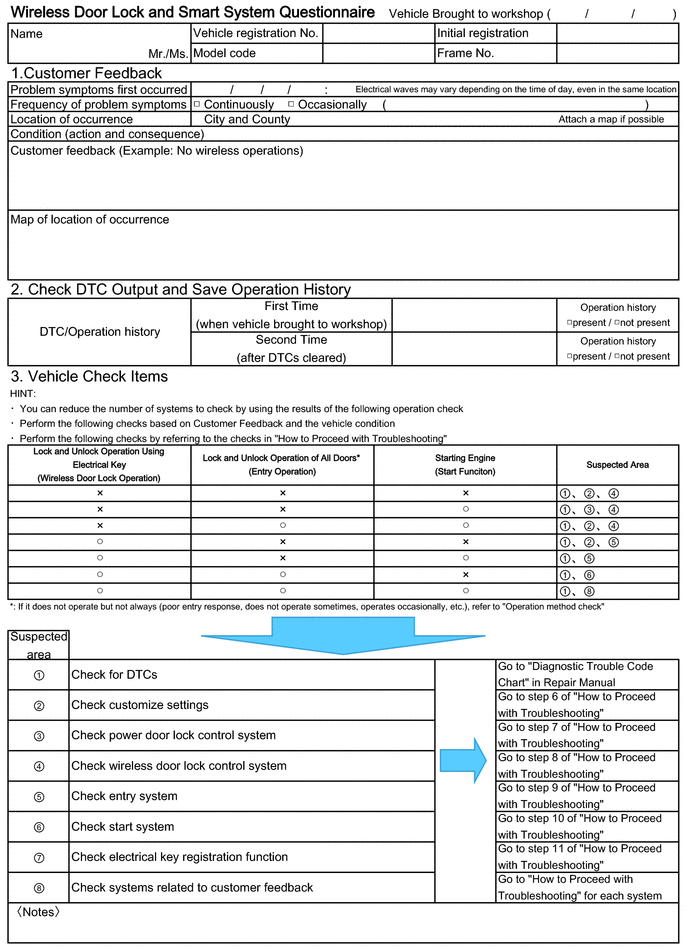

FICHE D'ANALYSE DU PROBLEME EXPOSE PAR LE CLIENT
CONSEIL:
Veiller à demander au client de décrire de façon très précise les points suivants concernant les conditions de fonctionnement du véhicule, l'environnement et le problème, puis vérifier les DTC.
- Si la fonction de verrouillage/déverrouillage à l'ouverture ne fonctionne pas pour toutes les portes.
- Si la fonction de verrouillage à l'ouverture ne fonctionne pas.
- Si la fonction de déverrouillage à l'ouverture ne fonctionne pas.
- Si les deux fonctions de verrouillage et de déverrouillage à l'ouverture ne fonctionnent pas.
- Si les fonctions de verrouillage et de déverrouillage à distance ne fonctionnent pas.
- Si le mode de source d'alimentation électrique ne change pas alors que le contacteur du moteur a été enfoncé (ne passe pas en position ON (ACC)).
- Si le moteur ne peut pas être démarré à l'aide de la fonction de démarrage par bouton-poussoir.
- S'il y a eu une tentative de démarrage du moteur en maintenant le sous-ensemble d'émetteur de clé électronique à proximité du contacteur du moteur et en appuyant sur le contacteur du moteur.
- Si les avertisseurs sonores à l'intérieur du véhicule ne retentissent pas.
- Si les avertisseurs sonores à l'extérieur du véhicule ne retentissent pas.
- Si le volant ne se déverrouille pas.
- Tout autre détail concernant le problème.
CONSEIL:
S'il est envisagé qu'une interférence d'ondes peut se produire, veiller à demander au client de décrire de façon très précise les points suivants concernant les conditions de fonctionnement du véhicule, l'environnement et le problème.
- Certains endroits où le système ne fonctionne pas (comme, par exemple, à proximité de stations d'émission de télévision, de grands écrans vidéo, de systèmes d'ouverture de porte de garage à distance, de caméras de sécurité à distance, de systèmes de sécurité pour la maison, etc.).
- Occasions spécifiques durant lesquelles le système ne fonctionne pas: Si les symptômes se sont produits immédiatement après l'achat ou il y a peu de temps seulement. Si les symptômes se sont produits quand le sous-ensemble d'émetteur de clé électronique était près du véhicule (antenne de clé électronique).
- Si le système ne fonctionne pas uniquement lorsqu'à proximité de véhicules spécifiques (il se peut qu'il y ait une interférence d'onde en provenance des systèmes à distance d'autres véhicules).
- Si le système fonctionne par intermittence.
- Si le sous-ensemble d'émetteur de clé électronique se trouve groupé avec d'autres éléments.
- Si le sous-ensemble d'émetteur de clé électronique est porté avec d'autres dispositifs électroniques, tels que des téléphones mobiles, ordinateurs, lecteurs de musique portables, autres sous-ensembles d'émetteur de clés électroniques, etc. (veiller à maintenir le sous-ensemble d'émetteur de clé électronique à au moins 0,1 m (0,328 pi) de tels éléments).
- Où le sous-ensemble d'émetteur de clé électronique est gardé lorsqu'il n'est pas utilisé: Si le sous-ensemble d'émetteur de clé électronique est placé à 1 m (3,28 pi) d'éléments tels que des téléviseurs, enregistreurs DVD, plaques de cuisson à induction, cuiseurs à riz, lave-vaisselle, modems, téléphones mobiles, ordinateurs, fours à micro-ondes, lampes de bureau ou lampadaires, téléphones sans fil, etc.
- S'il y a des dispositifs électroniques placés dans le véhicule qui transmettent des ondes radio.
- Lorsque la pile de l'émetteur a été remplacée pour la dernière fois. La capacité de pile d'émetteur peut être estimée en utilisant l'élément de la Data List "Key Low Battery".
Cliquer ici
- Si le client a installé des accessoires quelconques (dispositifs d'antivol, feux antibrouillards à distance, etc.) sur le véhicule.
MESURE DE PRECAUTION / REMARQUE / CONSEIL REMARQUE:
Veiller à vérifier les points suivants avant de procéder à la recherche de pannes.
Ne pas exécuter la fonction "Smart Code Reset" (suppression des ID de tou ...
VERIFICATION DU FONCTIONNEMENT REMARQUE: S'assurer que le véhicule est dans une zone qui permet à la fonction de commande à distance de fonctionner.
CONSEIL:
Les contacteurs décrits dans ce texte sont des contacteurs ...
