DESCRIPTION
Lorsque le contacteur d'allumage est en position ON, l'ensemble de moteur de lève-vitre électrique (pour porte de passager avant) est actionné par l'ensemble de contacteur de lève-vitre électrique. L'ensemble de moteur de lève-vitre électrique (pour côté passager avant) fait office de moteur, de lève-vitre et d'ECU.

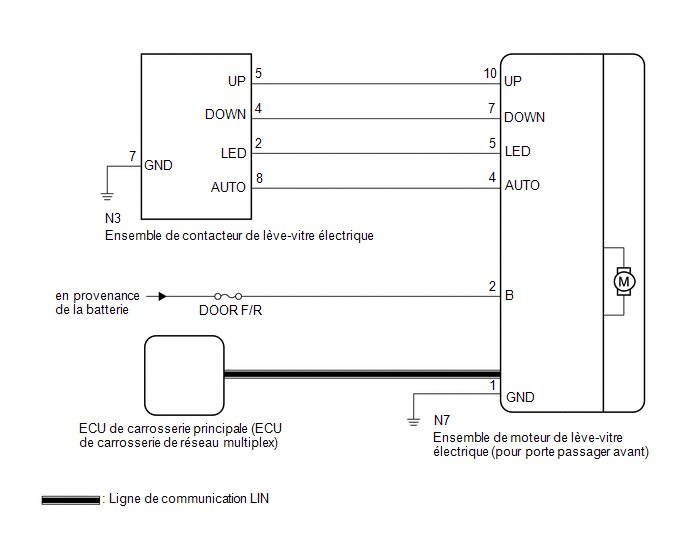

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici
Cliquer ici
Cliquer ici
*: avec système de clé intelligente
PROCEDURE
1. | RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (MAIN BODY) |
(a) Brancher le Techstream sur le DLC3.
(b) Mettre le contacteur d'allumage en position ON.
(c) Allumer le Techstream.
(d) Sélectionner les menus suivants: Body Electrical / Main Body / Data List.
(e) Relever la Data List en suivant les indications du Techstream.
Body Electrical > Main Body > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
Communication P-Door Motor |
Etat du branchement entre l'ensemble de moteur de lève-vitre électrique (pour porte du passager avant) et l'ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
STOP ou OK | STOP: Communication interrompue OK: Communication normale |
- |
Affichage du tester |
---|
Communication P-Door Motor |
OK:
OK s'affiche pour chaque élément de la data list ci-dessus.
MAL | ![]() | PASSER AU SYSTEME DE COMMUNICATION LIN (Suivre la procédure Comment utiliser la recherche de pannes) |
|
2. |
RELEVER LA VALEUR A L'AIDE DU TECHSTREAM (P-DOOR MOTOR) |
(a) Sélectionner les menus suivants: Body Electrical / P-Door Motor / Data List.
(b) Relever la Data List en suivant les indications du Techstream.
Body Electrical > P-Door Motor > Data List
Affichage du tester | Objet de la mesure |
Plage | Condition normale |
Note de diagnostic |
---|---|---|---|---|
P Door P/W Up SW | Signal de contacteur de fermeture manuelle de vitre électrique de porte de passager avant |
OFF ou ON | OFF: Le contacteur de fermeture manuelle de vitre électrique de porte de passager avant n'est pas actionné ON: Le contacteur de fermeture manuelle de vitre électrique de porte de passager avant est actionné |
- |
P Door P/W Down SW |
Signal de contacteur d'ouverture manuelle de vitre électrique de porte de passager avant |
OFF ou ON | OFF: Le contacteur d'ouverture manuelle de vitre électrique de porte de passager avant n'est pas actionné ON: Le contacteur d'ouverture manuelle de vitre électrique de porte de passager avant est actionné |
- |
Affichage du tester |
---|
P Door P/W Up SW |
P Door P/W Down SW |
OK:
Sur l'écran du Techstream, ON ou OFF s'affiche en conséquence.
MAL | ![]() | PASSER AU POINT 4 |
|
3. |
EFFECTUER L'ACTIVE TEST A L'AIDE DU TECHSTREAM (P-DOOR MOTOR) |
(a) Sélectionner les menus suivants: Body Electrical / P-Door Motor / Active Test.
(b) Effectuer l'Active Test en suivant les indications du Techstream.
ATTENTION:
Lors de ce test, veiller à ne pas se blesser avec des pièces du véhicule en mouvement. Pendant l'Active Test, la fonction anticoincement ne fonctionne pas.
Body Electrical > P-Door Motor > Active Test
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
---|---|---|---|
Power Window | Vitre électrique |
OFF / DOWN / UP | - |
Affichage du tester |
---|
Power Window |
OK:
Le lève-vitre électrique de porte côté passager avant fonctionne normalement.
OK | ![]() | REMPLACER L'ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX)
|
MAL | ![]() | REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU PASSAGER AVANT)
|
4. |
VERIFIER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE |
(a) Déposer l'ensemble de contacteur de lève-vitre électrique.
Cliquer ici
(b) Vérifier l'ensemble de contacteur de lève-vitre électrique.
Cliquer ici
MAL | ![]() | REMPLACER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE |
|
5. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE - ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE PASSAGER AVANT) ET MASSE DE CARROSSERIE) |
(a) Débrancher le connecteur N7 de l'ensemble de moteur de lève-vitre électrique (pour porte passager avant).
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Branchement du tester | Condition |
Condition spécifiée |
---|---|---|
N3-5 (UP) - N7-10 (UP) |
En permanence | En dessous de 1 Ω |
N3-5 (UP) ou N7-10 (UP) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
N3-4 (DOWN) - N7-7 (DOWN) |
En permanence | En dessous de 1 Ω |
N3-4 (DOWN) ou N7-7 (DOWN) - Masse de carrosserie |
En permanence | 10 kΩ minimum |
N3-7 (GND) - Masse de carrosserie |
En permanence | En dessous de 1 Ω |
OK | ![]() | REMPLACER L'ENSEMBLE DE MOTEUR DE LEVE-VITRE ELECTRIQUE (POUR PORTE DU PASSAGER AVANT)
|
MAL | ![]() | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
