MISE AU REBUT
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:

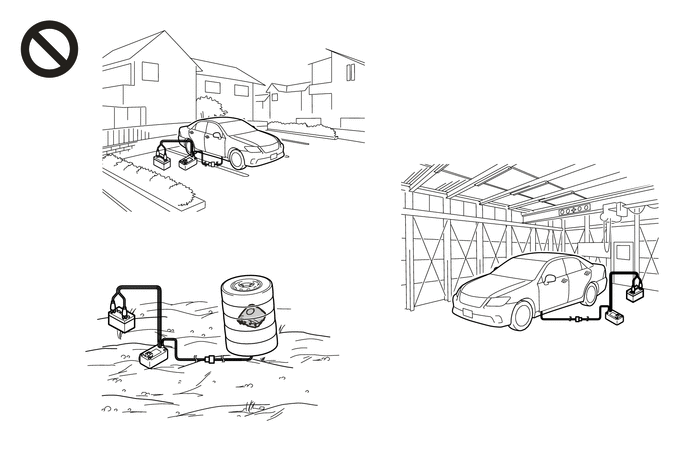

Avant d'effectuer le déploiement avant mise au rebut de toute pièce constitutive SRS, relire et suivre attentivement toutes les normes environnementales et relatives aux matières dangereuses. Le déploiement avant mise au rebut peut être considéré comme un traitement de matériaux dangereux.
PROCEDURE
1. MESURES DE PRECAUTION
ATTENTION:
CONSEIL:
Avant mise à la casse d'un véhicule équipé du système SRS ou mise au rebut d'un ensemble d'airbag de siège arrière, veiller à déployer au préalable l'airbag conformément à la procédure suivante. Si la moindre anomalie survient lors du déploiement de l'airbag, contacter immédiatement le service technique de TOYOTA MOTOR SALES, USA, INC.
2. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE (lorsqu'il est posé dans le véhicule)
REMARQUE:
CONSEIL:
Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.

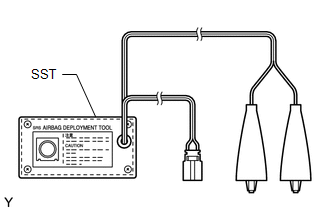

(a) Vérifier le fonctionnement du SST. Cliquer ici
SST: 09082-00700 |
|
(b) Se reporter aux Mesures de précaution.
Cliquer ici
(c) Débrancher le câble de la borne négative (-) de la batterie.
ATTENTION:

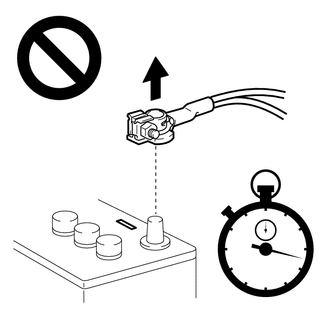

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(d) Débrancher l'ensemble de sangle extérieure de ceinture de sécurité centrale arrière.
Cliquer ici
(e) Déposer l'ensemble d'assise de siège arrière.
Cliquer ici
(f) Débrancher le connecteur de l'ensemble d'airbag de siège arrière.
REMARQUE:
Lors du débranchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

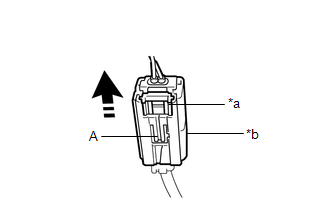

(1) Pousser sur le verrouillage du boîtier blanc et faire coulisser le CPA jaune. (A ce stade, le connecteur ne peut être débranché.)
*a | Verrouillage du boîtier blanc |
*b | CPA jaune |
![]() |
faire coulisser dans ce sens |
(2) Pousser à nouveau sur le verrouillage du boîtier (blanc) et débrancher le connecteur.
REMARQUE:
Ne pas appuyer sur la partie (A) indiquée sur le schéma lors du débranchement du connecteur.
(g) Poser le SST.
ATTENTION:

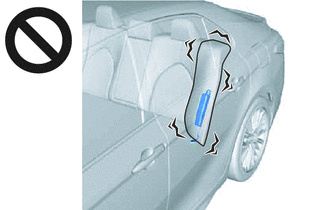

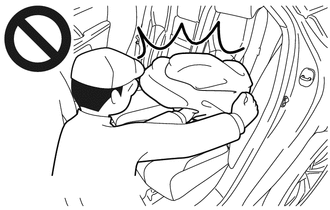

S'assurer que rien n'est desserré dans l'ensemble de dossier de siège latéral arrière.

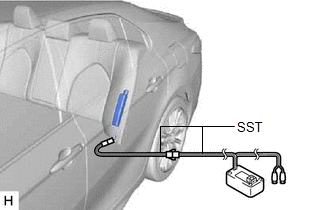

(1) Après avoir branché les SST suivants entre eux, les brancher sur l'ensemble d'airbag de siège arrière. SST: 09082-00700 SST: 09082-00820 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. |
|

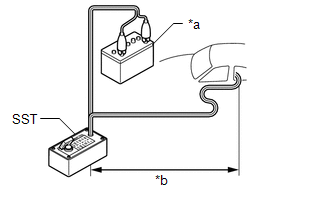

(2) Eloigner le SST à 10 m (32,8 pi) au moins de la vitre latérale arrière du véhicule. |
|
(3) Fermer toutes les portes et fenêtres du véhicule en gardant assez d'espace pour faire passer le faisceau de câbles du SST par la vitre latérale arrière.
REMARQUE:
Veiller à ne pas endommager le faisceau de câbles du SST.
(4) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.
(h) Déployer l'airbag.

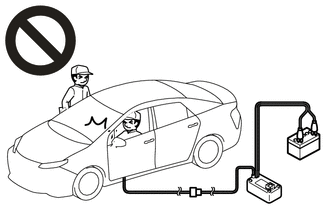

(1) S'assurer qu'il n'y a personne dans le véhicule ni dans un rayon de 10 m (32,8 pi) autour de celui-ci.
(2) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.
ATTENTION:
CONSEIL:
L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.
3. METTRE AU REBUT L'ENSEMBLE D'AIRBAG DE SIEGE ARRIERE (lorsqu'il n'est pas posé dans le véhicule)
REMARQUE:
Veiller à effectuer la procédure suivante lors du déploiement de l'airbag.
CONSEIL:
Préparer une batterie qui servira de source d'alimentation électrique pour le déploiement de l'airbag.
(a) Vérifier le fonctionnement du SST. Cliquer ici
SST: 09082-00700 |
|
(b) Déposer l'ensemble d'airbag de siège arrière.
Cliquer ici

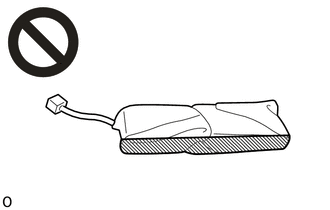

ATTENTION:
![]() |
Côté déploiement |
(c) A l'aide d'un câble torsadé, attacher l'ensemble d'airbag de siège arrière à un pneu non utilisé.

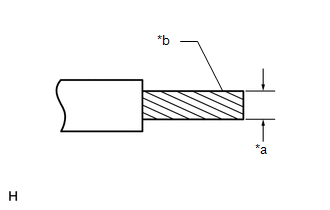

*a | Diamètre du câble |
*b | Zone de coupe transversale de partie striée du câble |
Câble:
Zone de coupe transversale de partie striée du câble
1,25 mm2 (0,0019 po.2) minimum
ATTENTION:
Si le câble est trop fin ou si un autre objet est utilisé pour attacher l'ensemble d'airbag de siège arrière, il peut se casser lors du déploiement de l'airbag. Toujours utiliser un câble à usage automobile de 1,25 mm2 (0,0019 po.2) minimum en coupe transversale.
CONSEIL:
Pour calculer la surface de la coupe transversale de la partie striée du câble:
Surface de coupe transversale = 3,14 x (diamètre)2 / 4

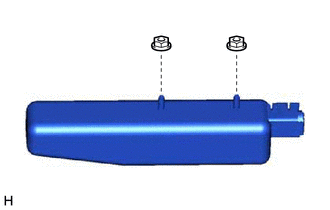

(1) Reposer les 2 écrous sur l'ensemble d'airbag de siège arrière. |
|

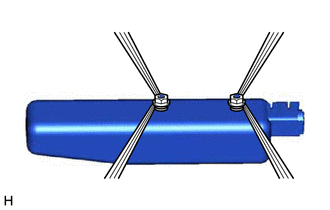

(2) Enrouler 2 câbles minimum autour des goujons filetés de l'ensemble d'airbag de siège arrière, comme indiqué sur le schéma. |
|

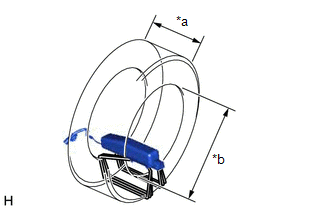

(3) Placer l'ensemble d'airbag de siège arrière dans le pneu, côté déploiement de l'airbag orienté vers l'intérieur.
*a | Largeur |
*b | Diamètre intérieur |
Dimension minimum du pneu:
Largeur
185 mm (7,28 po)
Diamètre intérieur
360 mm (1,18 pi)

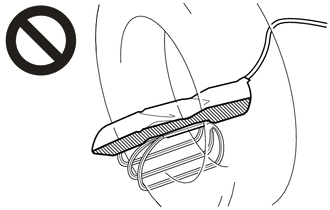

ATTENTION:
![]() |
Côté déploiement |
REMARQUE:
Le déploiement de l'airbag peut endommager le pneu, se servir alors d'un pneu non utilisé.
(d) Poser le SST.
(1) Brancher le connecteur du SST au connecteur de l'ensemble d'airbag de siège arrière. SST: 09082-00820 |
|
(e) Placer les pneus.

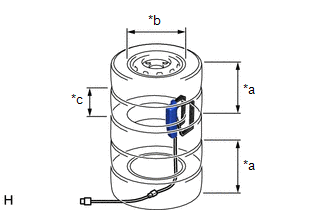

(1) Placer au moins 2 pneus sous le pneu auquel l'ensemble d'airbag de siège arrière est attaché. Dimension minimum du pneu: Largeur 185 mm (7,28 po) Diamètre intérieur 360 mm (1,18 pi) REMARQUE: Ne pas placer le connecteur du SST sous le pneu car cela pourrait l'endommager. |
|
(2) Placer au moins 2 pneus sur le pneu auquel l'ensemble d'airbag de siège arrière est attaché. Le pneu supérieur doit être posé sur une roue.
REMARQUE:
La jante et les pneus peuvent être endommagés par le déploiement de l'airbag, veiller à utiliser une roue et des pneus qui n'ont pas été utilisés.

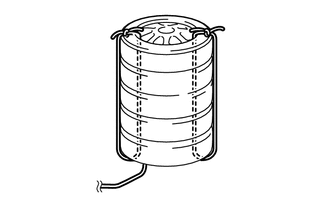

(3) Attacher les pneus l'un à l'autre à l'aide de 2 câbles. ATTENTION: Veiller à ce que les câbles soient bien serrés. Si les câbles ne sont pas bien serrés, les pneus se détacheront suite au déploiement de l'airbag. |
|
(f) Poser le SST.

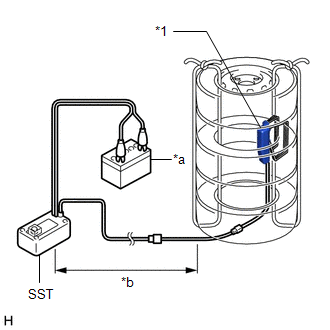

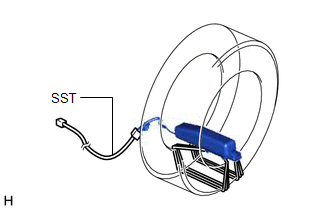

(1) Brancher le connecteur SST. SST: 09082-00700 REMARQUE: Pour éviter d'endommager le connecteur ou le faisceau de câbles du SST, ne pas enclencher le verrouillage secondaire du double verrouillage. De même, laisser du mou au faisceau de câbles du SST à l'intérieur du pneu. |
|
(2) Eloigner le SST d'au moins 10 m (32,8 pi) de l'airbag arrimé au pneu.
(g) Déployer l'airbag.
(1) Brancher la fiche rouge du SST sur la borne positive (+) de la batterie et sa fiche noire sur la borne négative (-) de la batterie.
(2) S'assurer que personne ne se trouve dans un rayon de 10 m (32,8 pi) autour du pneu auquel l'ensemble d'airbag de siège arrière est attaché.
(3) Enfoncer le contacteur d'activation du SST pour déployer l'airbag.
ATTENTION:

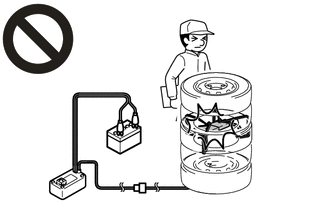

Avant de déployer l'airbag, s'assurer qu'il n'y a personne près de l'airbag.
CONSEIL:
L'airbag se déploie au moment où la LED du contacteur d'activation du SST s'allume.

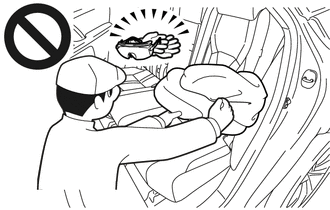

(h) Mettre au rebut l'ensemble d'airbag du siège arrière.

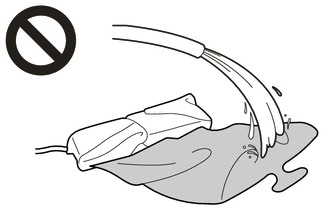

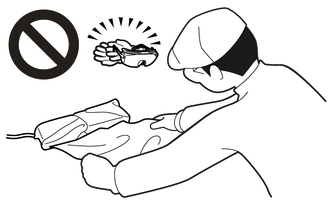

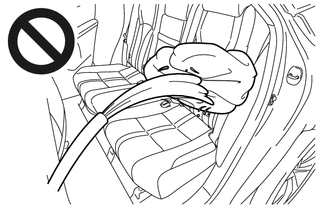

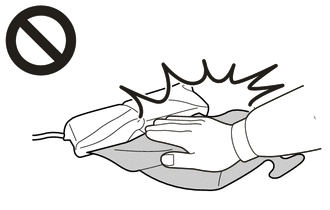

ATTENTION:
(1) Retirer du pneu l'ensemble d'airbag de siège arrière.

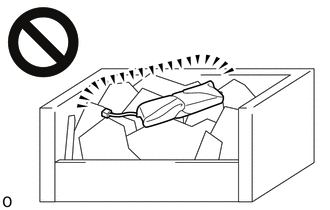

(2) Mettre l'ensemble d'airbag de siège arrière dans un sac en plastique, le fermer hermétiquement et le mettre au rebut selon les normes locales.
