Pieces Constitutives
PIECES CONSTITUTIVES

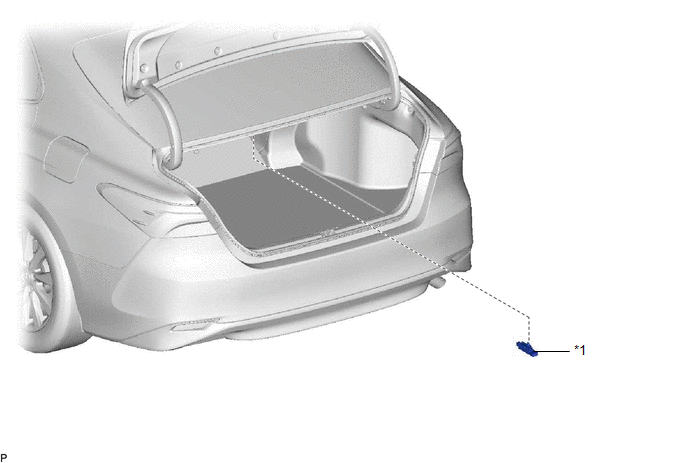

SCHEMA
*1 | ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2 |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2
(a) Débrancher le connecteur. |
|

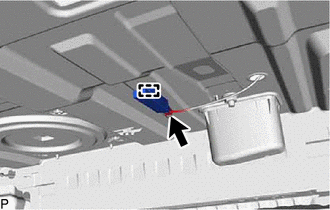

(b) Libérer l'attache pour déposer l'ensemble n° 2 d'antenne de clé électronique intérieure, comme indiqué sur le schéma.
REMARQUE:
Il convient d'être prudent lors de la dépose de l'antenne de clé électronique intérieure n° 2 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 2 subit une chute, le remplacer par un élément neuf.
Repose
REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'ANTENNE DE CLE ELECTRONIQUE INTERIEURE N° 2
(a) Engager l'attache et poser l'ensemble d'antenne de clé électronique intérieure n° 2.
REMARQUE:
Il convient d'être prudent lors de la pose de l'antenne de clé électronique intérieure n° 2 de l'ensemble. Si l'ensemble d'antenne de clé électronique intérieure n° 2 subit une chute, le remplacer par un élément neuf.
(b) Brancher le connecteur.
