PIECES CONSTITUTIVES

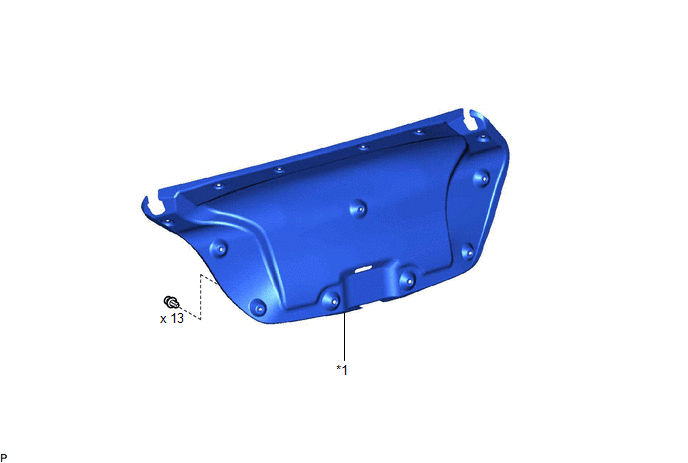

SCHEMA
|
*1 | CACHE DE PORTE DE COMPARTIMENT A BAGAGES |
- | - |

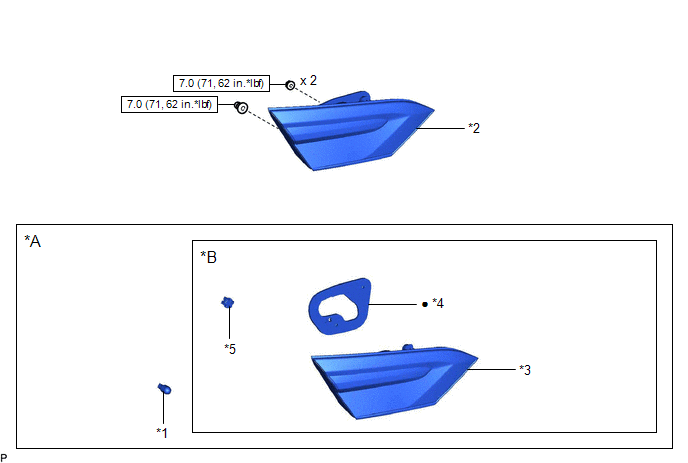

SCHEMA
|
*A | Pour feu de recul de type à ampoule |
*B | fabrication TMC |
|
*1 | AMPOULE DE FEU DE RECUL |
*2 | ENSEMBLE DE FEU ARRIERE |
|
*3 | CORPS ET LENTILLE DE FEU ARRIERE |
*4 | PATE ETANCHEIFIANTE DE FEU ARRIERE |
|
*5 | BOUCHON DE DOUILLE DE FEU ANTIBROUILLARD ARRIERE |
- | - |
.png) |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
● | Pièce non réutilisable |
DeposeRepose
REPOSE PROCEDURE 1. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1
(a) Reposer l'ensemble de câble de frein de stationnement n° 1 à l'aide des 3 boulons et de l'écrou.
Torque: Boulon: : 15,5 N·m {158 kgf·cm, 11 ft·lbf}
Ecrou: : 6,0 N·m {61 kgf·cm, 53 in·lbf} ...
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA
*1 RELAIS DEF
*2 FAISCEAU DE DESEMBUEUR DE LUNETTE ARRIERE
*3 ENSEMBLE DE BLOC DE RELAIS DE COMPARTIMENT MOTEUR ET DE BLOC DE JONCTION
- FUSIBLE DEF *4
VITRE DE LUNETTE ARRIERE SCHEMA
*A pour affich ...
Depose
DEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE: Cette procédure comprend la dépose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici PROCEDURE
1. DEBRANCHE ...
