PIECES CONSTITUTIVES

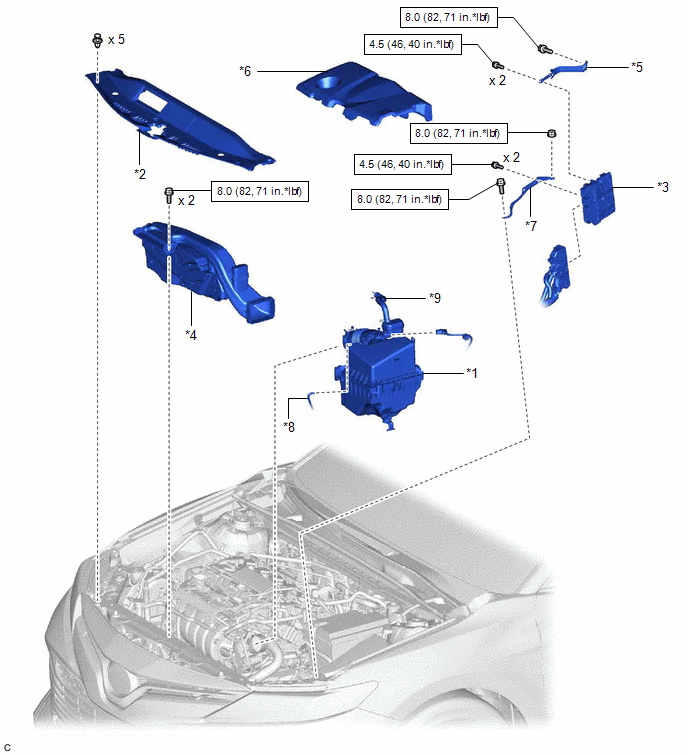

SCHEMA
*1 | ENSEMBLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR |
*2 | JOINT DE CONDUITE D'ADMISSION D'AIR FROID |
*3 | ECM |
*4 | ENSEMBLE D'EPURATEUR D'AIR D'ENTREE |
*5 | SUPPORT D'ECM N° 1 |
*6 | SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1 |
*7 | SUPPORT D'ECM N° 2 |
*8 | DURITE A DEPRESSION |
*9 | DURITE DE VENTILATION N° 2 |
- | - |
![]() |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Depose
DEPOSE PROCEDURE 1. DEPOSER L'ENSEMBLE DE FEU ARRIERE GAUCHE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE FEU ARRIERE DROIT
CONSEIL: Procéder de la même manière que pour le côté gauche. 3. DEPOSER LE GARNISSAGE EXTERIEUR DE PORTE DE COMPARTIMENT A BAGAGES N° 3
(a) A l'aide d'un tournevis do ...
Tableau Des Codes De Diagnostic
TABLEAU DES CODES DE DIAGNOSTIC Système télématique
N° de DTC Objet de la détection
Lien U0142
Perte de communication avec le module de commande de carrosserie "B"
U0155 Perte de la communication avec le module de commande de tableau de bord (IPC)
...
Le Temoin Vert Reste Eteint
DESCRIPTION Après avoir mis le contacteur du moteur en position ON (IG), le DCM (émetteur-récepteur télématique) entrera alors en mode d'autodiagnostic. Le témoin rouge du contacteur (SOS) manuel s'allume pendant 2 secondes et s'éteint, puis le témoin vert du contacteur (SOS) manuel s'allume ...
