PIECES CONSTITUTIVES

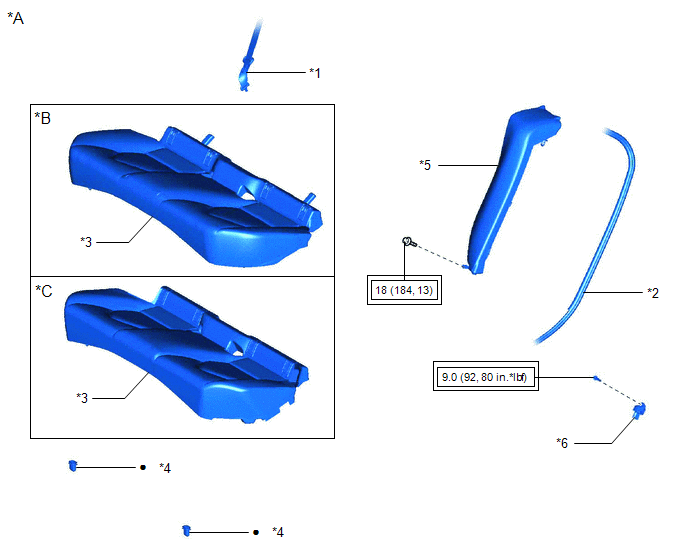

SCHEMA
|
*A | pour sièges de type rabattable |
*B | fabrication TMC |
|
*C | fabrication TMMK |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE |
|
*3 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
*4 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
|
*5 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE |
*6 | CAPTEUR D'AIRBAG LATERAL N° 2 |
.png) |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |

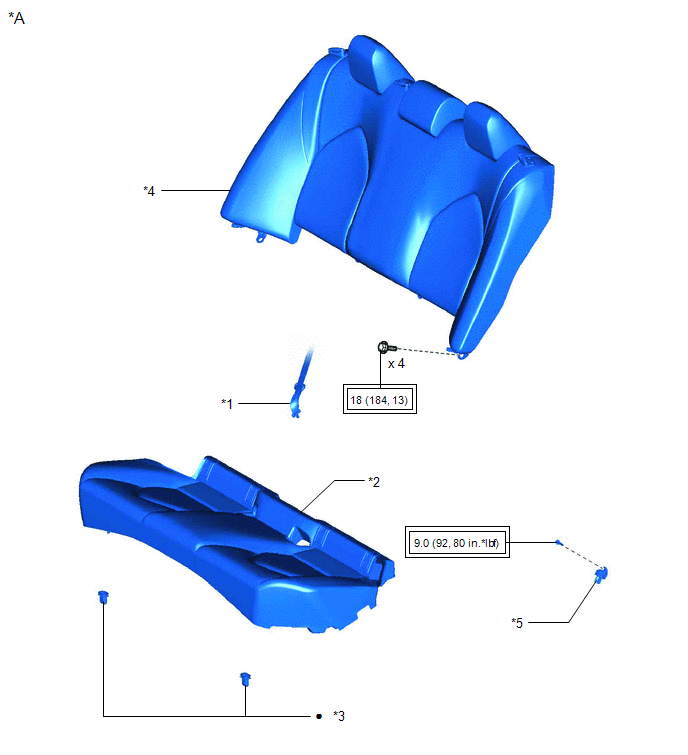

SCHEMA
|
*A | pour sièges de type fixe |
- | - |
|
*1 | ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE |
*2 | ENSEMBLE D'ASSISE DE SIEGE ARRIERE |
|
*3 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
*4 | ENSEMBLE DE DOSSIER DE SIEGE ARRIERE |
|
*5 | CAPTEUR D'AIRBAG LATERAL N° 2 |
- | - |
|
|
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, ft*lbf) |
● | Pièce non réutilisable |
