PIECES CONSTITUTIVES

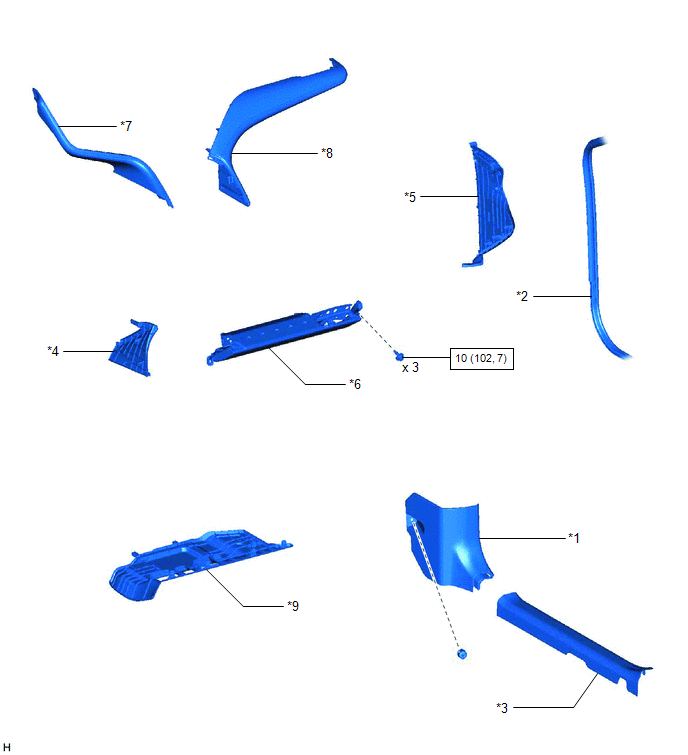

SCHEMA
|
*1 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT |
*2 | BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE |
|
*3 | PLAQUE DE SEUIL DE PORTE AVANT DROITE |
*4 | GARNISSAGE DE PLAQUE DE FINITION DE TABLEAU DE BORD |
|
*5 | PANNEAU LATERAL DROIT DE TABLEAU DE BORD |
*6 | ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 2 |
|
*7 | COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1 |
*8 | SOUS-ENSEMBLE DE GARNISSAGE DE TABLEAU DE BORD N° 2 |
|
*9 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
- | - |
.png) |
N*m (kgf*cm, lbf*pi): couple de serrage prescrit |
- | - |
Verification Sur VehiculeEnsemble De Feu Stop Sureleve
Pieces ConstitutivesPIECES CONSTITUTIVES SCHEMA
*1 ENSEMBLE DE FEU STOP SURELEVE
- - DeposeDEPOSE PROCEDURE
1. DEPOSER L'ENSEMBLE DE FEU STOP SURELEVE (a) A l'aide d'un extracteur de moulure, libérer les 2 griffes comme indiqué sur le schéma.
Déposer dan ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 COUVERCLE D'EPURATEUR D'AIR AVEC DURITE D'EPURATEUR D'AIR
*2 SOUS-ENSEMBLE DE CACHE DE MOTEUR N° 1
*3 JOINT D'ETANCHEITE DE CORPS DE PAPILLON
*4 ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR
*5 DURITE A DEPRESSION
*6 ...
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE
*2 CORPS DE POMPE A HUILE AVANT
*3 PIGNON MENANT DE POMPE A HUILE AVANT
*4 PIGNON MENE DE POMPE A HUILE AVANT
*5 ENSEMBLE DE CREPINE D'HUILE
*6 GOUPILLE AN ...
