Toyota Camry Manuel de réparation XV50 (2011–2019): Pieces Constitutives
PIECES CONSTITUTIVES

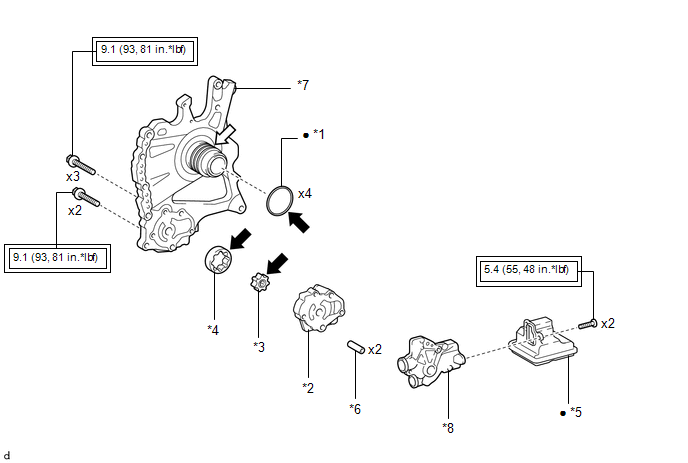

SCHEMA
*1 | BAGUE D'ETANCHEITE D'HUILE DE TAMBOUR D'EMBRAYAGE |
*2 | CORPS DE POMPE A HUILE AVANT |
*3 | PIGNON MENANT DE POMPE A HUILE AVANT |
*4 | PIGNON MENE DE POMPE A HUILE AVANT |
*5 | ENSEMBLE DE CREPINE D'HUILE |
*6 | GOUPILLE ANNULAIRE |
*7 | ENSEMBLE D'AXE DE STATOR |
*8 | SOUS-ENSEMBLE DE CACHE DE POMPE A HUILE AVANT |
Couple de serrage pour "zones principales concernant la performance de base du véhicule" tel que déplacement/virage/arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable | |
ATF WS d'origine Toyota |
Graisse MP |
Pompe A Huile
