Pieces Constitutives
PIECES CONSTITUTIVES

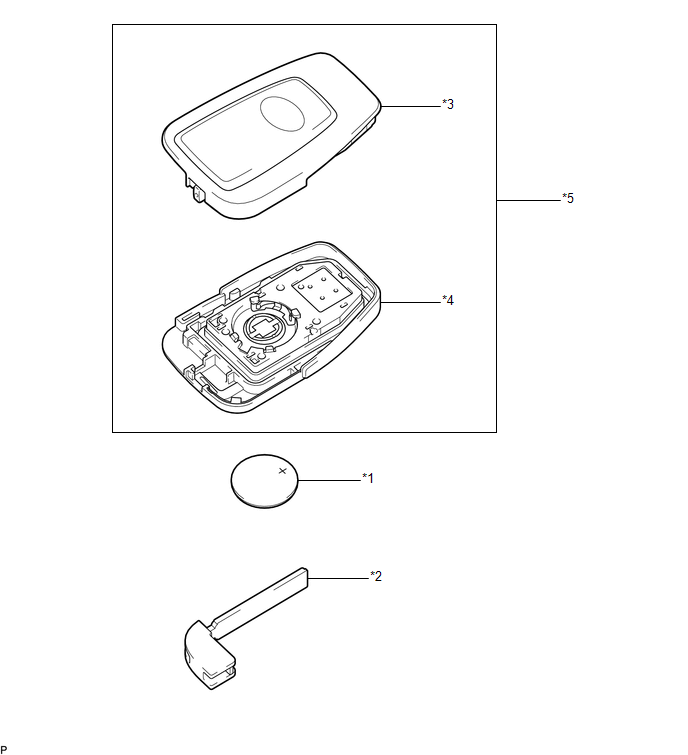

SCHEMA
*1 | PILE DE L'EMETTEUR |
*2 | CLE MECANIQUE |
*3 | CACHE DE LOGEMENT DE L'EMETTEUR |
*4 | BOITIER DE LOGEMENT DE L'EMETTEUR |
*5 | ENSEMBLE DE LOGEMENT DE L'EMETTEUR DE COMMANDE DE PORTE INTELLIGENT |
- | - |
Depose
DEPOSE
PROCEDURE
1. DEPOSER LA PILE DE L'EMETTEUR
REMARQUE:
Manipuler ces composants électroniques de haute précision avec la plus grande précaution.

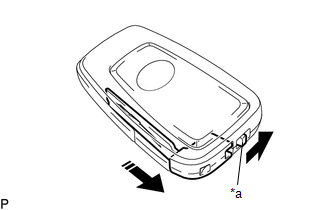

(a) Faire coulisser le bouton de crochet de déverrouillage et déposer la clé mécanique, comme indiqué sur le schéma.
*a | Bouton de déverrouillage de la clé |
![]() |
Faire coulisser |
![]() |
Déposer dans ce sens |

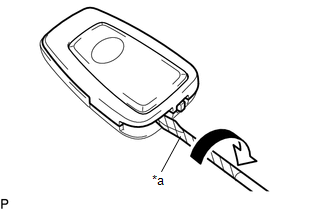

(b) Introduire un tournevis dans l'espace et le faire tourner pour déposer le couvercle de logement d'émetteur. CONSEIL: Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser. |
|

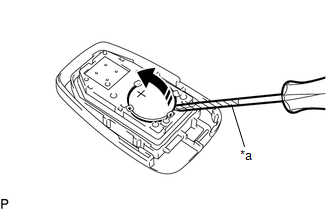

(c) Introduire un tournevis de précision dans l'écartement et déposer la pile de l'émetteur (pile au lithium: CR2032), comme indiqué sur le schéma.
REMARQUE:
CONSEIL:
Entourer la pointe du tournevis de ruban adhésif avant de l'utiliser.
*a | Ruban adhésif de protection |
![]() |
Déposer dans ce sens |
Repose
REPOSE
PROCEDURE
1. REPOSER LA PILE DE L'EMETTEUR
(a) Reposer la pile de l'émetteur (pile au lithium: CR2032), en plaçant le côté positif (+) vers le haut, comme indiqué sur le schéma.
REMARQUE:
![]() |
Poser dans ce sens |

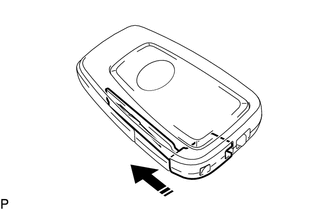

(b) Reposer le couvercle de logement d'émetteur en appuyant dessus comme indiqué sur le schéma.
![]() |
Poser dans ce sens |

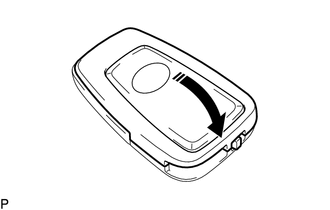

(c) Introduire la clé mécanique dans l'émetteur, comme indiqué sur le schéma.
![]() |
Poser dans ce sens |
(d) Enfoncer un des contacteurs de l'émetteur et s'assurer que la LED s'allume.
OK:
Le LED de l'émetteur s'allume lorsqu'un contacteur est enfoncé.
