REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

PROCEDURE

1. SERRER PROVISOIREMENT LE BOUCHON DE PURGE DU FREIN A DISQUE AVANT

(a) Reposer provisoirement le bouchon de purge du frein à disque avant sur le cylindre de frein à disque avant.

CONSEIL:

Serrer complètement le bouchon de purge de frein à disque avant après la purge du système.

2. REPOSER LE CAPUCHON DE BOUCHON DE PURGE DU FREIN A DISQUE AVANT

(a) Reposer le capuchon de bouchon de purge du frein à disque avant sur le bouchon de purge du frein à disque avant.

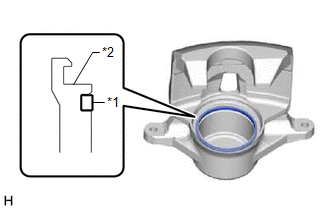

3. REPOSER LE JOINT DE PISTON

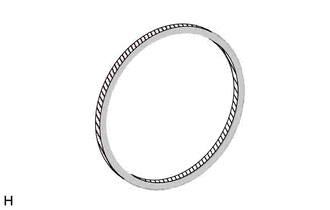

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un joint de piston neuf.

Graisse au glycol à base de savon de lithium

(b) Reposer le joint de piston sur le cylindre de frein à disque avant.

REMARQUE:

Reposer correctement le joint de piston dans la rainure du cylindre de frein à disque avant.

*1	Joint de piston
*2	Cylindre de frein à disque avant.

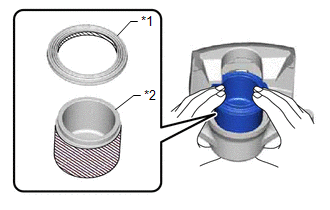

4. REPOSER LE PISTON DE FREIN A DISQUE AVANT

(a) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un soufflet de cylindre neuf.

*1	Soufflet de cylindre
*2	Piston de frein à disque avant
	Graisse au glycol à base de savon de lithium

(b) Appliquer une légère couche de graisse glycol à base de savon de lithium sur les surfaces de contact du piston de frein à disque avant.

REMARQUE:

Reposer correctement le soufflet de cylindre dans la rainure du piston de frein à disque avant.

(d) Reposer le piston de frein à disque avant sur le cylindre de frein à disque avant.

REMARQUE:

Ne pas reposer le piston de frein à disque avant dans le cylindre de frein à disque avant en forçant.

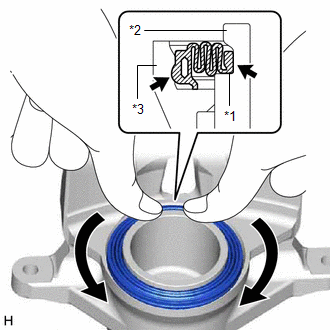

5. REPOSER LE SOUFFLET DE CYLINDRE

(a) Reposer le soufflet de cylindre sur le cylindre du piston de frein à disque avant comme indiqué sur le schéma.

REMARQUE:

Reposer correctement le soufflet de cylindre dans la rainure du cylindre de frein à disque avant et du piston de frein à disque avant.
Ne pas endommager le soufflet de cylindre.

*1	Soufflet de cylindre
*2	Piston de frein à disque avant
*3	Cylindre de frein à disque avant.
