REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Utiliser la même procédure pour l'ensemble de câble de frein de stationnement n° 2 et l'ensemble de câble de frein de stationnement n° 3.
PROCEDURE

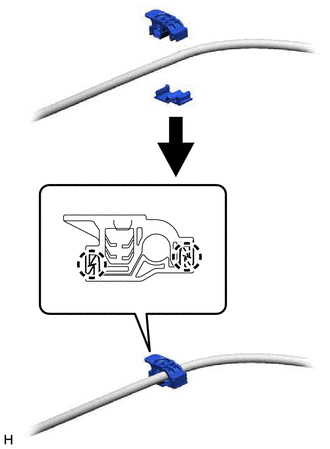

1. REPOSER L'ATTACHE DE CABLE DE FREIN DE STATIONNEMENT N° 1
(a) Poser une nouvelle attache de câble de frein de stationnement n° 1 sur l'ensemble de câble de frein de stationnement n° 3.

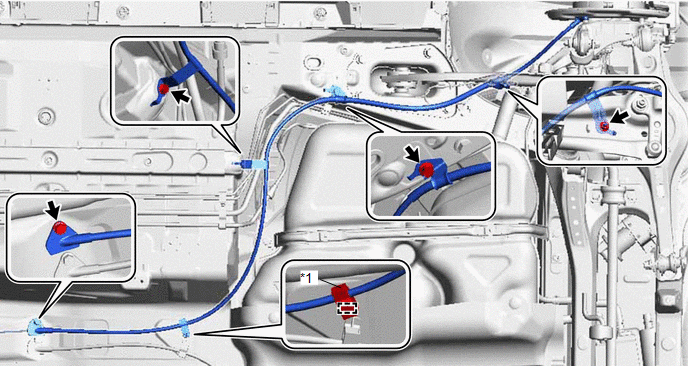

2. REPOSER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3
(a) Reposer les 3 boulons et l'écrou, engager l'attache et reposer l'ensemble de câble de frein de stationnement n° 3.
*1 | Attache de câble de frein de stationnement n° 1 |
- | - |
Torque:
Boulon :
6,0 N·m {61 kgf·cm, 53 in·lbf}
Ecrou :
15,5 N·m {158 kgf·cm, 11 ft·lbf}
3. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 3
(a) Reposer l'ensemble de câble de frein de stationnement n° 3 sur le plateau de frein avec le boulon.
Torque:
8,0 N·m {82 kgf·cm, 71 in·lbf}
4. REPOSER LE LEVIER DE MACHOIRE DE FREIN DE STATIONNEMENT
Cliquer ici

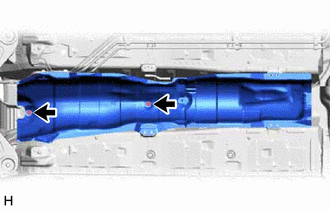

5. REPOSER L'ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1
(a) Reposer l'isolant thermique de plancher inférieur avant n° 1 avec les 2 écrous. Torque: 4,9 N·m {50 kgf·cm, 43 in·lbf} |
|
6. REPOSER L'ENSEMBLE DE TUYAU D'ECHAPPEMENT AVANT (TWC: catalyseur arrière)
Cliquer ici
7. POSER LE SABOT DE PROTECTION DE PLANCHER N° 2 (pour côté gauche)
Cliquer ici
8. POSER LE SABOT DE PROTECTION DE PLANCHER N° 1 (pour côté droit)
Cliquer ici

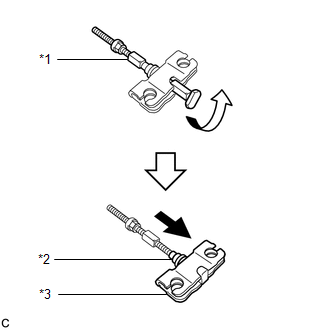

9. REPOSER LE SOUS-ENSEMBLE DE TIGE DE TRACTION DE FREIN DE STATIONNEMENT N° 1
(a) Reposer le sous-ensemble de tige de traction de frein de stationnement n° 1 sur le dispositif d'équilibrage de frein de stationnement. |
|
(b) Faire glisser le dispositif d'équilibrage de frein de stationnement et le soufflet en caoutchouc comme indiqué sur le schéma.
REMARQUE:
S'assurer que le soufflet en caoutchouc est correctement introduit dans la rainure du sous-ensemble de tige de traction de frein de stationnement n° 1.

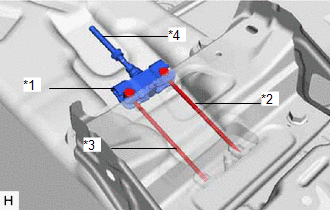

(c) Brancher l'ensemble de câble de frein de stationnement n° 3 sur le dispositif d'équilibrage de frein de stationnement. |
|
(d) Brancher l'ensemble de câble de frein de stationnement n° 2 sur le dispositif d'équilibrage de frein de stationnement.
10. BRANCHER L'ENSEMBLE DE CABLE DE FREIN DE STATIONNEMENT N° 1
Cliquer ici
11. REPOSER LA CONDUITE DE BOITIER DE CONSOLE N° 1 (pour type double)
Cliquer ici
12. REPOSER L'ENSEMBLE DE TAPIS DE SOL AVANT
Cliquer ici
13. REPOSER LE CACHE DE PLAQUETTE DE MISE EN GARDE DE PLANCHER AVANT (pour fabrication TMC)
Cliquer ici
14. REPOSER LA PEDALE D'ACCELERATEUR
Cliquer ici
15. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL GAUCHE
Cliquer ici
16. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE
Cliquer ici
17. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE GAUCHE
Cliquer ici
18. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
Cliquer ici
19. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
20. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
21. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
22. REPOSER LE GARNISSAGE INFERIEUR DE MONTANT CENTRAL DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
23. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
24. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
25. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
26. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2
Cliquer ici
27. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT DROIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
28. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
29. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
30. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE
fabrication TMC: Cliquer ici
pour sièges de type rabattable de fabrication TMMK: Cliquer ici
pour sièges de type fixe de fabrication TMMK: Cliquer ici
31. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE CENTRALE
pour sièges de type rabattable: Cliquer ici
pour sièges de type fixe: Cliquer ici
32. REPOSER L'ENSEMBLE DE BOITIER DE CONSOLE
Cliquer ici
33. REPOSER L'ENSEMBLE DE SIEGE AVANT GAUCHE
pour sièges à réglage électrique fabrication TMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMK: Cliquer ici
pour sièges à réglage manuel fabrication TMMK: Cliquer ici
34. REPOSER L'ENSEMBLE DE SIEGE AVANT DROIT
pour sièges à réglage manuel fabrication TMC: Cliquer ici
pour sièges à réglage électrique fabrication TMMK: Cliquer ici
pour sièges à réglage manuel fabrication TMMK: Cliquer ici
35. RECHERCHER UNE FUITE EVENTUELLE DE GAZ D'ECHAPPEMENT
Cliquer ici
