REPOSE
PROCEDURE
1. REPOSER LA COURROIE STRIEE
CONSEIL:

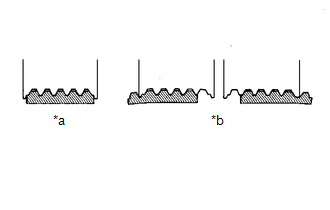

Lors de la réutilisation de la courroie striée, vérifier l'absence d'usure et de fissures au niveau des nervures et de l'arrière de la courroie striée. Si une usure ou une fissure ayant atteint le noyau (à plus de 1 point) est détectée, remplacer la usure.

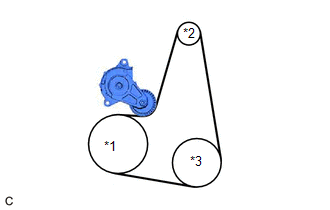

(a) Placer la courroie striée sur chaque poulie comme indiqué sur le schéma. |
|
(b) Faire tourner l'ensemble de tendeur de courroie striée dans le sens des aiguilles d'une montre et déposer la clé à six pans de 5 mm.
(c) Après avoir reposé la courroie striée, s'assurer qu'elle est correctement mise en place dans les rainures nervurées. Vérifier à la main que la courroie striée n'a pas glissé hors des rainures du fond de la poulie. |
|
2. REPOSER L'ENSEMBLE DE SABOT DE PROTECTION DE MOTEUR N° 2
Cliquer ici
3. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. REPOSER LE REMBOURRAGE GAUCHE D'EXTENSION DE PASSAGE DE ROUE AVANT
Cliquer ici
5. REPOSER LE REMBOURRAGE D'EXTENSION DE PASSAGE DE ROUE AVANT DROITE
Cliquer ici
