Toyota Camry Manuel de réparation XV50 (2011–2019): Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.
Cliquer ici
PROCEDURE
1. REPOSER L'ARBRE A CAMES N° 2
CONSEIL:
Effectuer la procédure de "vérification après réparation" après avoir remplacé l'arbre à cames n° 2.
Cliquer ici
(a) Nettoyer les tourillons d'arbre à cames et le sous-ensemble de carter d'arbre à cames.
(b) Appliquer une légère couche d'huile moteur sur les tourillons d'arbre à cames et sur le sous-ensemble de carter d'arbre à cames.
(c) Reposer l'arbre à cames n° 2 sur le sous-ensemble de carter d'arbre à cames.
2. REPOSER L'ARBRE A CAMES
CONSEIL:
Effectuer la procédure de "vérification après réparation" après avoir remplacé l'arbre à cames.
Cliquer ici
(a) Nettoyer les chapeaux d'arbre à cames, le sous-ensemble de carter d'arbre à cames et les tourillons de palier d'arbre à cames.
(b) Appliquer une légère couche d'huile moteur sur les tourillons d'arbre à cames, le sous-ensemble de carter d'arbre à cames et les chapeaux de palier d'arbre à cames.
(c) Reposer l'arbre à cames sur le sous-ensemble de carter d'arbre à cames.
3. REPOSER LE CHAPEAU DE PALIER D'ARBRE A CAMES
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE CARTER D'ARBRE A CAMES
Cliquer ici
5. REPOSER LE GUIDE DE POUSSOIR DE POMPE A CARBURANT
Cliquer ici
6. REPOSER L'ENSEMBLE DE CACHE DE CHAINE DE DISTRIBUTION
(a) Nettoyer les surfaces de contact de l'ensemble de cache de chaîne de distribution, du sous-ensemble de culasse, du sous-ensemble de carter d'arbre à cames, du sous-ensemble de bloc-cylindres et de l'ensemble de carter de renforcement, et s'assurer de l'absence d'huile, d'humidité ou de tout autre corps étranger sur les surfaces.

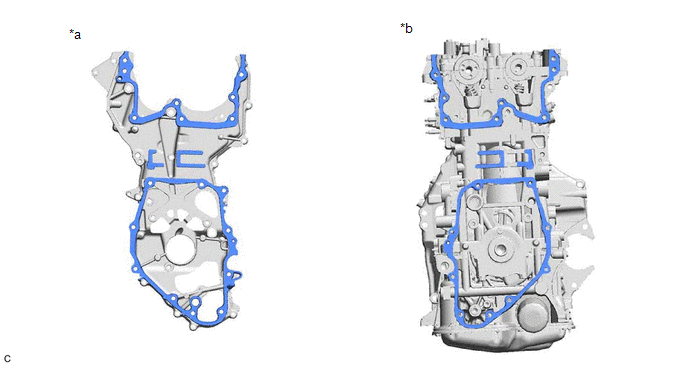

*a | Côté ensemble de cache de chaîne de distribution |
*b | Côté ensemble de moteur |

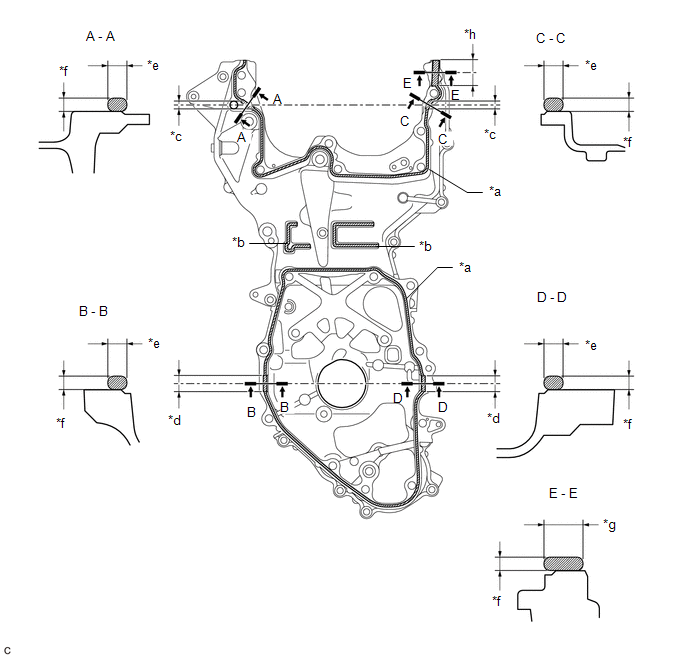

(b) Appliquer une ligne continue de pâte étanchéifiante sur l'ensemble de cache de chaîne de distribution comme indiqué sur le schéma.
*a | 2,5 à 3,5 mm (0,0984 à 0,138 in.) |
*b | 2,0 à 6,0 mm (0,0787 à 0,236 in.) |
*c | 10 mm (0,394 in.) |
*d | 20 mm (0,787 in.) |
*e | 4,0 à 6,0 mm (0,157 à 0,236 in.) |
*f | 3,0 à 4,0 mm (0,118 à 0,157 in.) |
*g | 8,0 à 10 mm (0,315 à 0,394 in.) |
*h | 30 mm (1,18 in.) |
Pâte étanchéifiante | - |
- |
Pâte étanchéifiante:
Pâte étanchéifiante noire, Three bond 1207B d'origine Toyota ou produit équivalent
REMARQUE:
- Nettoyer les surfaces avec du solvant sans résidus avant d'appliquer la pâte étanchéifiante.
- Reposer l'ensemble de cache de chaîne de distribution dans les 3 minutes, puis serrer les boulons dans les 10 minutes suivant l'application de la pâte étanchéifiante.
- Attendre au moins 2 heures après la pose avant de remplir d'huile.
- Ne pas faire démarrer le moteur dans les 2 heures qui suivent la repose.
- S'assurer que le diamètre au début et à la fin de chaque ligne de pâte étanchéifiante est de 5 +/- 2 mm (0,197 +/- 0,0787 in.).

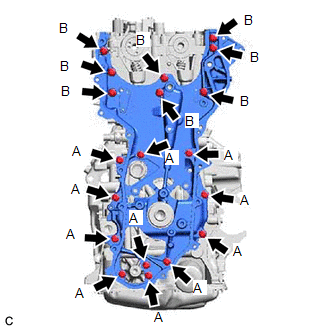

(c) Reposer provisoirement l'ensemble de cache de chaîne de distribution avec les 19 boulons. Longueur du boulon:
REMARQUE: S'assurer qu'il n'y a pas d'huile sur les boulons. Si de l'huile se trouve sur un boulon, le nettoyer avant de procéder à la repose. |
|

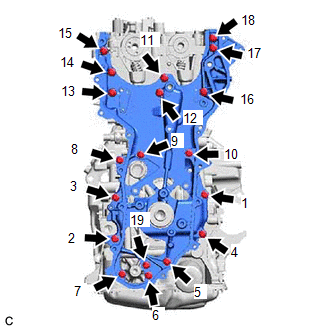

(d) Serrer les 19 boulons dans l'ordre indiqué sur le schéma. Torque: 27 N·m {275 kgf·cm, 20 ft·lbf} | |
7. REPOSER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES
Cliquer ici
8. REPOSER L'ENSEMBLE DE PIGNON DE DISTRIBUTION D'ARBRE A CAMES D'ECHAPPEMENT
Cliquer ici
9. AMENER LE CYLINDRE N° 1 AU TDC (COMPRESSION)
Cliquer ici
10. REPOSER L'AMORTISSEUR DE VIBRATIONS DE CHAINE N° 1
Cliquer ici
11. REPOSER LE SOUS-ENSEMBLE DE CHAINE
Cliquer ici
12. REPOSER LE COULISSEAU DE TENDEUR DE CHAINE
Cliquer ici
13. REPOSER L'ENSEMBLE DE TENDEUR DE CHAINE N° 1
Cliquer ici
14. REPOSER LE SOUS-ENSEMBLE DE CHAINE D'ENTRAINEMENT DE POMPE A HUILE
Cliquer ici
15. AMENER LE CYLINDRE N° 1 AU TDC (COMPRESSION)
Cliquer ici
16. REPOSER L'ENSEMBLE DE CACHE DE PIGNON DE DISTRIBUTION N° 2
Cliquer ici
17. REPOSER LA BAGUE D'ETANCHEITE DE CACHE DE CHAINE DE DISTRIBUTION
Cliquer ici
18. REPOSER LE JOINT D'ETANCHEITE DE TUBE DE BOUGIE D'ALLUMAGE
Cliquer ici
19. REPOSER LE SOUS-ENSEMBLE DE CACHE-SOUPAPES
Cliquer ici
20. REPOSER L'ENSEMBLE DE POULIE DE VILEBREQUIN
Cliquer ici
21. REPOSER L'ENSEMBLE DE POMPE A DEPRESSION
Cliquer ici
22. REPOSER LE JOINT TORIQUE DE MOTEUR DE COMMANDE DE SYNCHRONISATION D'ARBRE A CAMES
Cliquer ici
23. REPOSER L'ENSEMBLE DE MOTEUR DE COMMANDE DE DISTRIBUTION D'ARBRE A CAMES AVEC EDU
Cliquer ici
24. REPOSER LE JOINT TORIQUE
Cliquer ici
25. REPOSER L'ENSEMBLE D'ELECTROVANNE DE COMMANDE D'HUILE DE DISTRIBUTION D'ARBRE A CAMES
Cliquer ici
26. REPOSER L'ENSEMBLE DE SOUPAPE DE COMMANDE DE PRESSION D'HUILE
Cliquer ici
27. REPOSER LE GUIDE DE JAUGE DE NIVEAU D'HUILE MOTEUR
Cliquer ici
28. REPOSER L'ENSEMBLE DE BOBINE D'ALLUMAGE
Cliquer ici
29. REPOSER PROVISOIREMENT L'ENSEMBLE DE POMPE A CARBURANT (haute pression)
Cliquer ici
30. REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1
Cliquer ici
31. REPOSER L'ENSEMBLE DE POMPE A CARBURANT (haute pression)
Cliquer ici
32. REPOSER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1
Cliquer ici
33. BRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT
Cliquer ici
34. REPOSER LE JOINT N° 1 ENTRE LE COLLECTEUR D'ADMISSION ET LA CULASSE
Cliquer ici
35. REPOSER LE COLLECTEUR D'ADMISSION
Cliquer ici
36. REPOSER LE TUYAU DE DERIVATION D'EAU N° 2
Cliquer ici
37. REPOSER LE TUYAU DE DERIVATION D'EAU N° 3
Cliquer ici
38. REPOSER L'ENSEMBLE DE SOUPAPE EGR
Cliquer ici
39. REPOSER LE CONNECTEUR DE DURITE D'EAU
Cliquer ici
40. REPOSER LE SOUS-ENSEMBLE DE TUYAU EGR N° 1
Cliquer ici
41. REPOSER LE SUPPORT DE REFROIDISSEUR EGR N° 1
Cliquer ici
42. REPOSER L'ENSEMBLE DE REFROIDISSEUR EGR
Cliquer ici
43. REPOSER LE JOINT D'ETANCHEITE DU CORPS DE PAPILLON
Cliquer ici
44. REPOSER L'ENSEMBLE DE CORPS DE PAPILLON AVEC MOTEUR
Cliquer ici
45. REPOSER LE COLLECTEUR D'ECHAPPEMENT (TWC: catalyseur avant)
Cliquer ici
46. REPOSER LE RENFORT DE COLLECTEUR
Cliquer ici
47. REPOSER L'ISOLANT THERMIQUE DE COLLECTEUR D'ECHAPPEMENT N° 1
Cliquer ici
48. REPOSER LE CACHE DE CHAINE DE DISTRIBUTION N° 3
Cliquer ici
49. REPOSER L'ISOLANT DE COUVERCLE DE PIGNON DE DISTRIBUTION
Cliquer ici
50. REPOSER L'ENSEMBLE DE TENDEUR DE COURROIE STRIEE
Cliquer ici
51. REPOSER LE CACHE DE MOTEUR N° 2
Cliquer ici
52. REPOSER LA COURROIE STRIEE
Cliquer ici
53. REPOSER LES CROCHETS POUR MOTEUR
Cliquer ici
54. DEPOSER L'ENSEMBLE DE MOTEUR DU SUPPORT POUR MOTEUR
Cliquer ici
