Toyota Camry Manuel de réparation XV50 (2011–2019): Repose

REPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

Cette procédure comprend la repose des boulons à petite tête. Se reporter aux boulons à petite têtes dans les Principaux conseils de réparation afin d'identifier les boulons à petite tête.

Cliquer ici

PROCEDURE

1. REPOSER L'ENSEMBLE D'INJECTEUR DE CARBURANT D'ORIFICE

CONSEIL:

Effectuer la "Vérification après réparation" après le remplacement d'un ensemble d'injecteur de carburant d'orifice.

Cliquer ici

(a) Enduire 4 joints toriques neufs d'une légère couche d'huile à broche ou d'essence, et en poser 1 sur chaque ensemble d'injecteur de carburant d'orifice.

REMARQUE:

S'assurer de l'absence de dommages et de corps étrangers dans la rainure de l'ensemble d'injecteur de carburant d'orifice lors de la repose du joint torique sur chaque ensemble d'injecteur de carburant d'orifice.

(b) Reposer les 4 ensembles d'injecteur de carburant pour injection multipoint du sous-ensemble du tuyau d'alimentation en carburant avec capteur.

REMARQUE:

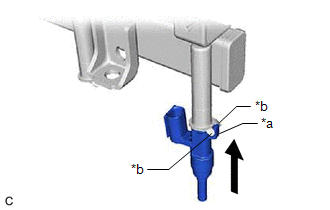

  • S'assurer que l'ensemble d'injecteur de carburant d'orifice est placé dans la butée, comme indiqué sur le schéma.
  • S'assurer que les orifices de pose de l'ensemble d'injecteur de carburant pour injection multipoint du sous-ensemble de tuyau d'alimentation en carburant avec capteur ne sont pas endommagés et qu'ils sont exempts de corps étrangers.
  • S'assurer que le joint torique n'est ni tordu ni déplacé ni abimé lors de la repose de l'ensemble d'injecteur de carburant d'orifice.

*a

Butée

*b

Griffe

2. REPOSER LE CABLE DE MOTEUR N° 5

(a) Engager les 2 attaches pour reposer le câble de moteur n° 5 sur le sous-ensemble de tuyau d'alimentation en carburant avec capteur.

(b) Brancher les 4 connecteurs d'ensemble d'injecteur de carburant pour injection multipoint et le connecteur de capteur de pression de carburant.

3. POSER L'ISOLANT ANTIVIBRATOIRE D'INJECTEUR

(a) Poser 4 isolants antivibratoires d'injecteur neufs sur le sous-ensemble de culasse.

4. REPOSER L'ENTRETOISE DE TUYAU D'ALIMENTATION N° 1

(a) Reposer les 2 entretoises de tuyau d'alimentation n° 1 sur le sous-ensemble de culasse.

5. REPOSER LE SOUS-ENSEMBLE DE TUYAU D'ALIMENTATION EN CARBURANT AVEC CAPTEUR

(a) Placer le sous-ensemble de tuyau d'alimentation en carburant avec capteur en même temps que les 4 ensembles d'injecteur de carburant pour injection multipoint du sous-ensemble de culasse.

REMARQUE:

Veiller à ne pas laisser tomber les ensembles d'injecteurs de carburant à injection multipoint lors de la repose du sous-ensemble de tuyau d'alimentation en carburant avec capteur.

(b) Reposer le sous-ensemble de tuyau d'alimentation en carburant avec capteur en même temps que les ensembles d'injecteur de carburant à injection multipoint à l'aide des 2 boulons.

Torque:

28,5 N·m {291 kgf·cm, 21 ft·lbf}

6. BRANCHER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT

(a) Brancher le sous-ensemble de tuyau de carburant sur le sous-ensemble de tuyau d'alimentation en carburant avec capteur.

Cliquer ici

(b) Reposer l'attache de tuyau de carburant sur le connecteur de tuyau de carburant.

7. REPOSER PROVISOIREMENT LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1

Cliquer ici

8. REPOSER L'ENSEMBLE DE POMPE A CARBURANT

Cliquer ici

9. REPOSER LE SOUS-ENSEMBLE DE TUYAU DE CARBURANT N° 1

Cliquer ici

10. REPOSER LE COLLECTEUR D'ADMISSION

Cliquer ici

11. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE

REMARQUE:

Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.

Cliquer ici

12. RECHERCHER UNE FUITE EVENTUELLE DE CARBURANT

Cliquer ici

13. EFFECTUER L'INITIALISATION

(a) Effectuer la "Vérification après réparation" après le remplacement d'un ensemble d'injecteur de carburant d'orifice.

Cliquer ici
