REPOSE
PROCEDURE
1. REPOSER LE CACHE D'ENROULEUR DE CEINTURE DE SECURITE ARRIERE

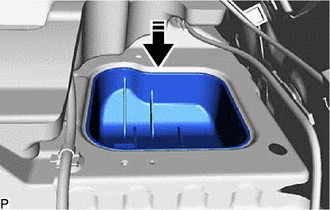

(a) Reposer le cache d'enrouleur de la ceinture de sécurité de siège arrière comme indiqué sur le schéma.
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
![]() |
Poser dans ce sens |
2. VERIFIER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE
Cliquer
ici
3. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE

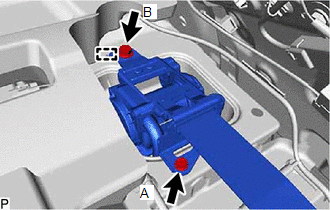

(a) Engager le guide et reposer provisoirement l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche à l'aide des 2 boulons. |
|
(b) Serrer complètement le boulon (A) en premier lieu puis le boulon (B) pour reposer l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche.
Torque:
Boulon (A) :
12,5 N·m {127 kgf·cm, 9 ft·lbf}
Boulon (B) :
42 N·m {428 kgf·cm, 31 ft·lbf}

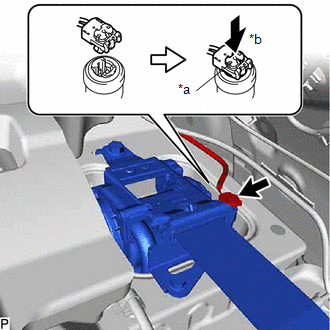

(c) Brancher le connecteur du prétensionneur et verrouiller le bouton de verrouillage comme indiqué sur le schéma. REMARQUE: Verrouiller correctement le bouton de verrouillage. |
|
(d) S'assurer que l'enrouleur à blocage d'urgence (ELR) se bloque.
REMARQUE:
La vérification doit être effectuée avec l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche posé sur le véhicule.
(1) Lorsque l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche est posé sur le véhicule, s'assurer que la ceinture se bloque quand elle est tirée rapidement.
4. REPOSER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
5. REPOSER L'ENSEMBLE DE PANNEAU D'HABILLAGE DE PLAGE ARRIERE
(a) Passer les 3 ancrages de plancher de ceinture de sécurité arrière à travers l'ensemble de panneau d'habillage de plage arrière.
(b) Engager les 3 agrafes et les 5 guides.
(c) Reposer l'ensemble de panneau d'habillage de plage arrière à l'aide des 2 agrafes.
(d) Ramener l'ensemble de dossier de siège arrière gauche et l'ensemble de dossier de siège arrière droit dans leurs positions initiales.
6. REPOSER LE CACHE D'ORIFICE DE SANGLE SUPERIEURE DE CEINTURE DE SECURITE ARRIERE
(a) Engager les 2 guides et les 2 griffes pour reposer le cache d'orifice de sangle supérieure de ceinture de sécurité arrière.
CONSEIL:
Procéder de la même façon pour les autres caches d'orifice de sangle supérieure de ceinture de sécurité arrière.
7. REPOSER L'ENSEMBLE DE FEU STOP SURELEVE
Cliquer ici
8. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE GAUCHE
(a) Reposer l'ancrage au plancher de l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche avec le boulon.
Torque:
42 N·m {428 kgf·cm, 31 ft·lbf}
REMARQUE:

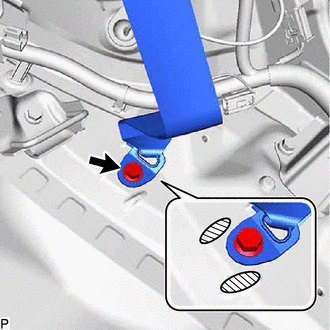

Ne pas laisser se chevaucher la pièce d'ancrage de l'ensemble de sangle extérieure de ceinture de sécurité arrière gauche et les parties en saillie du panneau de plancher.
![]() |
Pièce en saillie |
9. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE
CONSEIL:
Procéder de la même manière que pour le côté gauche.
10. REPOSER LE GARNISSAGE INTERIEUR LATERAL DE TOIT GAUCHE
Cliquer ici
11. REPOSER LE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
CONSEIL:
Procéder de la même manière que pour le côté gauche.
12. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
13. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE GAUCHE (pour sièges de type rabattable)
Cliquer ici
14. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE ARRIERE DROIT (pour siège de type rabattable)
CONSEIL:
Procéder de la même manière que pour le côté gauche.
15. REPOSER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE ARRIERE DROITE (pour sièges de type rabattable)
Cliquer ici
16. REPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE (pour siège de type rabattable)
Cliquer ici
17. REPOSER L'ENSEMBLE D'ASSISE DE SIEGE ARRIERE (pour sièges de type rabattable)
Cliquer ici
18. BRANCHER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE CENTRALE ARRIERE (pour sièges de type rabattable)
Cliquer ici
19. REPOSER L'ENSEMBLE DE SIEGE ARRIERE (pour sièges de type fixe)
Cliquer ici
20. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS:
Cliquer ici
pour 2GR-FKS:
Cliquer ici
21. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
22. VERIFIER LE TEMOIN SRS
Cliquer ici
