REPOSE
PROCEDURE
1. REPOSER L'ENSEMBLE D'AIRBAG INFERIEUR DE TABLEAU DE BORD N° 1
(a) S'assurer que le contacteur d'allumage est en position OFF.
(b) S'assurer que le câble est débranché de la borne négative (-) de la batterie.
ATTENTION:

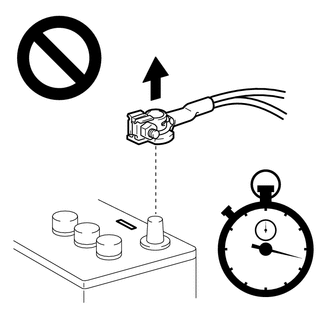

Attendre au moins 90 secondes après avoir débranché le câble de la borne négative (-) de la batterie pour désactiver le système SRS.
(c) Brancher le connecteur d'airbag à l'ensemble d'airbag inférieur de tableau de bord n° 1.

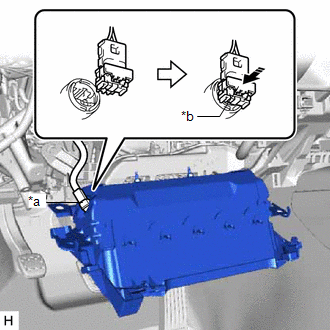

*a | Connecteur d'airbag |
*b | Bouton de verrouillage de connecteur d'airbag |
![]() |
Pousser dans ce sens |
REMARQUE:
Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.
(d) Pousser le bouton de verrouillage de connecteur d'airbag pour reposer le connecteur d'airbag.

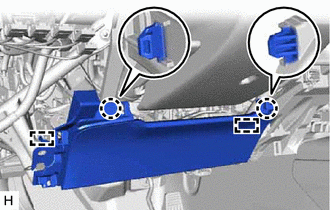

(e) Engager les 2 crochets pour reposer provisoirement l'ensemble d'airbag de tableau de bord inférieur n° 1. |
|
(f) Engager les 2 griffes.
(g) Reposer l'ensemble d'airbag inférieur de tableau de bord n° 1 à l'aide des 4 boulons.
Torque:
10 N·m {102 kgf·cm, 7 ft·lbf}
REMARQUE:
S'assurer que l'ensemble d'airbag inférieur de tableau de bord n° 1 est reposé correctement sans espace excessif et n'est pas saillant vers l'extérieur.
2. REPOSER LE PANNEAU DE FINITION CENTRAL INFERIEUR DE TABLEAU DE BORD
Cliquer ici
3. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 1
Cliquer ici
4. REPOSER LE SOUS-ENSEMBLE DE TABLEAU DE BORD N° 1
Cliquer ici
5. REBRANCHER LE SOUS-ENSEMBLE DE LEVIER DE COMMANDE DE VERROUILLAGE DE CAPOT
Cliquer ici
6. REPOSER LE COMBINE D'INSTRUMENTS DE PROTECTION DE COMBINE D'INSTRUMENTS N° 2
Cliquer ici
7. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 1
Cliquer ici
8. REPOSER LE PANNEAU LATERAL GAUCHE DE TABLEAU DE BORD
Cliquer ici
9. BRANCHER LE BOURRELET D'HABILLAGE D'OUVERTURE DE PORTE AVANT GAUCHE
10. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT GAUCHE
Cliquer ici
11. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT GAUCHE
Cliquer ici
12. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE
pour A25A-FKS: Cliquer ici
pour 2GR-FKS: Cliquer ici
REMARQUE:
Lorsque le câble a été débranché, certains systèmes doivent être réinitialisés une fois le câble rebranché.
Cliquer ici
13. EFFECTUER LA VERIFICATION DU SYSTEME DE DIAGNOSTIC
Cliquer ici
14. VERIFIER LE TEMOIN SRS
Cliquer ici
