Toyota Camry Manuel de réparation XV50 (2011–2019): Schema Du Systeme

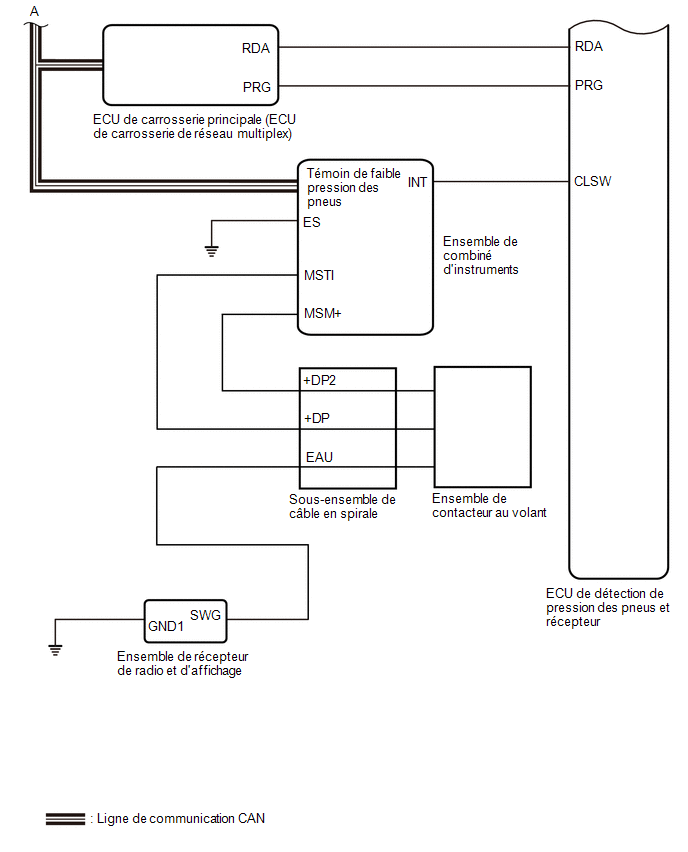

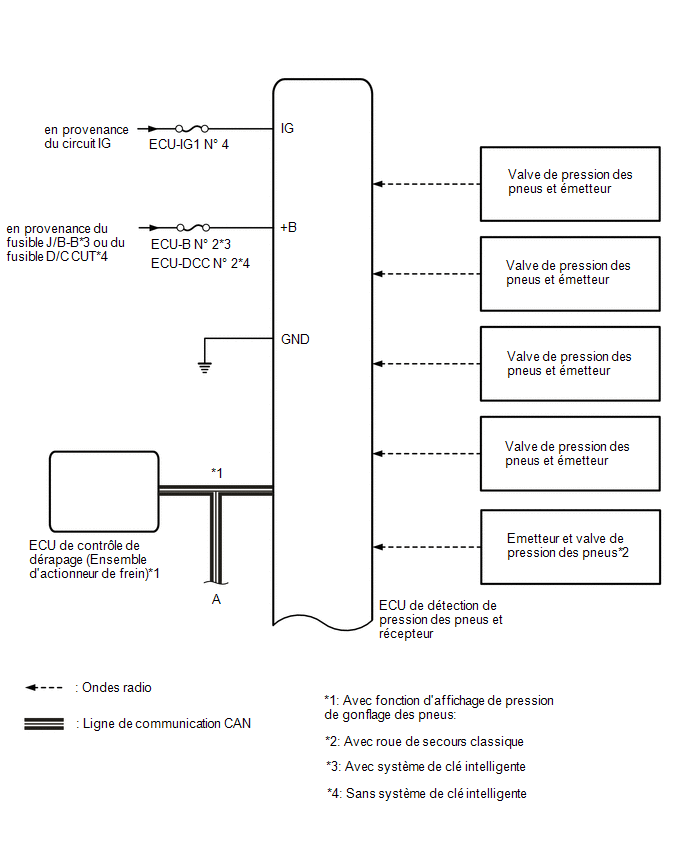

SCHEMA DU SYSTEME
CONSEIL:
Chaque ensemble de valve de détection de pression des pneus et l'émetteur) envoie son ID d'émetteur et la pression des pneus, ainsi que des informations sur la température à l'ECU de détection de pression des pneus et au récepteur.
ECU de transmission (émetteur) |
ECU de réception | Signal |
Méthode de communication |
---|---|---|---|
Ensemble de combiné d'instruments |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Signal de vitesse du véhicule |
Ligne de communication CAN |
ECU de carrosserie principale (ECU de carrosserie de réseau multiplex) |
Ensemble de combiné d'instruments |
Signal du témoin de faible pression des pneus |
Ligne de communication CAN |
ECU de contrôle de dérapage (ensemble d'actionneur de frein) |
ECU de détection de pression des pneus et récepteur |
Signal de capteur de vitesse* |
Ligne de communication CAN |
- *: Avec fonction d'affichage de pression de gonflage des pneus:
Emplacement Des Pieces Constitutives
EMPLACEMENT DES PIECES CONSTITUTIVES SCHEMA *A Avec roue de secours classique - - *1 ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR *2 VALVE DE PRESSION DES PNEUS ET EMETTEUR SCHEMA *1 ...Comment Utiliser La Recherche De Pannes
