Toyota Camry Manuel de réparation XV50 (2011–2019): Support De Capot
Pieces Constitutives
PIECES CONSTITUTIVES

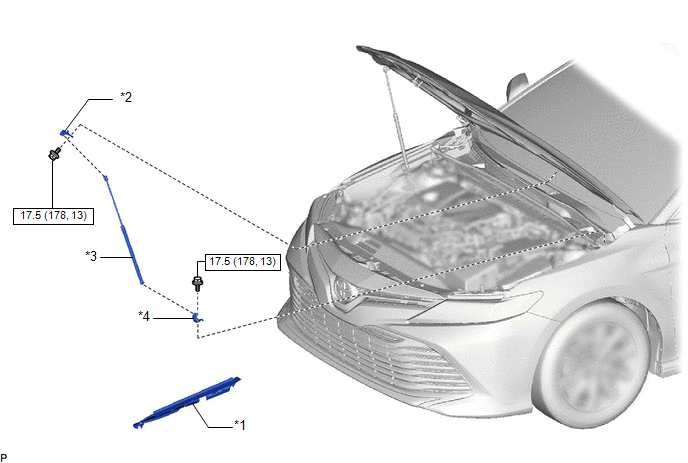

SCHEMA
*1 | PROTECTION SUPERIEURE D'AILE AVANT |
*2 | SUPPORT DE BEQUILLE DE CAPOT |
*3 | ENSEMBLE DE SUPPORT DE CAPOT |
*4 | PATTE DE SUPPORT DE CAPOT |
N*m (kgf*cm, ft*lbf): couple de serrage prescrit |
- | - |
Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. DEPOSER LA PROTECTION SUPERIEURE D'AILE AVANT

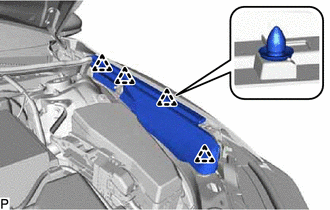

(a) Libérer les 4 agrafes pour déposer la protection supérieure d'aile avant. |
|
2. DEPOSER L'ENSEMBLE DE SUPPORT DE CAPOT
REMARQUE:
- Dans la mesure du possible, éviter de toucher la tige de piston pour éviter le dépôt de corps étrangers. Veiller à maintenir le cylindre pendant l'entretien.
- Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz.
- N'appliquer aucune charge horizontale sur l'ensemble de support de capot pour éviter de déformer la tige de piston.

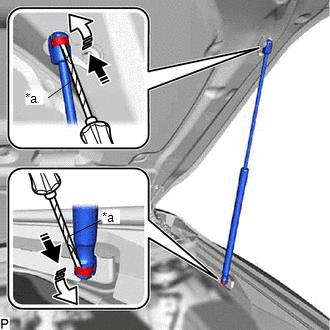

(a) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, soulever légèrement les 2 bagues d'arrêt comme indiqué par les flèches, dans l'ordre indiqué sur le schéma.
*a | Ruban adhésif de protection |
Déposer dans ce sens (1) | |
Déposer dans ce sens (2) |
REMARQUE:
- Ne pas déposer les bagues d'arrêt de l'ensemble de support de capot. Soulever les bagues d'arrêt juste assez pour permettre de libérer le joint à rotule.
- Ne pas réutiliser l'ensemble de support de capot si une bague d'arrêt a été déposée.

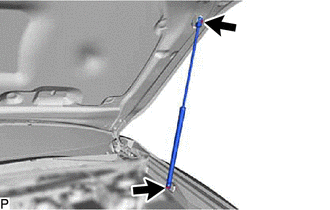

(b) Libérer les 2 joints à rotule pour déposer l'ensemble de support de capot.
REMARQUE:
Déposer l'ensemble de support de capot tout en soutenant le sous-ensemble de capot d'une main.
3. DEPOSER LE SUPPORT DE BEQUILLE DE CAPOT

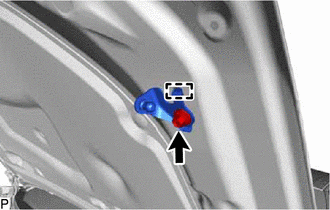

(a) Déposer le boulon. | |
(b) Libérer le guide pour déposer le support de béquille de capot.
4. DEPOSER LA PATTE DE SUPPORT DE CAPOT

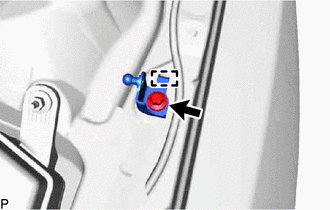

(a) Déposer le boulon. | |
(b) Libérer le guide pour déposer le support de patte de capot.
Repose
REPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
- Procéder de la même façon pour le côté droit et pour le côté gauche.
- La procédure suivante se rapporte au côté gauche.
PROCEDURE
1. REPOSER LA PATTE DE SUPPORT DE CAPOT
(a) Engager le guide.
(b) Reposer la patte de support de capot avec le boulon.
Torque:
17,5 N·m {178 kgf·cm, 13 ft·lbf}
2. REPOSER LE SUPPORT DE BEQUILLE DE CAPOT
(a) Engager le guide.
(b) Reposer le support de béquille de capot avec le boulon.
Torque:
17,5 N·m {178 kgf·cm, 13 ft·lbf}
3. REPOSER L'ENSEMBLE DE SUPPORT DE CAPOT
REMARQUE:
- Dans la mesure du possible, éviter de toucher la tige de piston pour éviter le dépôt de corps étrangers. Veiller à maintenir le cylindre pendant l'entretien.
- Ne pas manipuler la tige de piston avec des gants en coton ou en matériaux similaires. Des fibres pourraient se déposer sur la tige et entraîner des fuites de gaz.
- N'appliquer aucune charge horizontale sur l'ensemble de support de capot pour éviter de déformer la tige de piston.
(a) Engager les 2 joints à rotule pour reposer l'ensemble de support de capot. REMARQUE: Reposer l'ensemble de support de capot tout en soutenant le capot d'une main. |
|
(b) S'assurer que les joints à rotule s'engagent correctement et que l'ensemble de support de capot ne peut pas être extrait.
4. REPOSER LA PROTECTION SUPERIEURE D'AILE AVANT
(a) Engager les 4 agrafes pour reposer la protection supérieure d'aile avant.
Mise Au Rebut
MISE AU REBUT
PROCEDURE
1. METTRE L'ENSEMBLE DE SUPPORT DE CAPOT AU REBUT
(a) Fixer horizontalement l'ensemble de support de capot dans un étau, avec la tige de piston sortie.

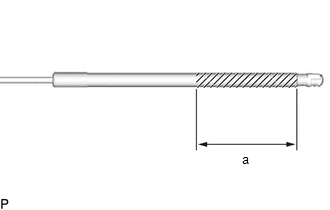

(b) Muni de lunettes de protection, entailler graduellement une partie comprise dans la zone (a), comme indiqué sur le schéma à l'aide d'une scie à métaux afin de relâcher le gas. Caractéristiques:
ATTENTION: Bien que le gaz se trouvant à l'intérieur de l'ensemble de support de capot soit incolore, inodore et sans danger, il se peut que des débris de métal soient éjectés. Aussi, recouvrir l'ensemble de support de capot d'un morceau de tissu ou d'un autre matériau. |
|
