VERIFICATION DU FONCTIONNEMENT
VERIFIER LES PARAMETRES DE PERSONNALISATION
REMARQUE:
L'opération de vérification ci-dessous présuppose que le véhicule n'est pas personnalisé à l'origine.
Cliquer ici
VERIFIER LA FONCTION DE DEVERROUILLAGE A L'OUVERTURE
(a) Vérifier la fonction de déverrouillage à l'ouverture (porte du conducteur, porte du passager avant).
(1) Effectuer une opération de verrouillage de porte à distance pour verrouiller la porte, toucher le capteur intégré à l'arrière de l'ensemble de poignée extérieure de porte avant de la porte du conducteur tout en portant le sous-ensemble d'émetteur de clé électronique et s'assurer que la porte se déverrouille.

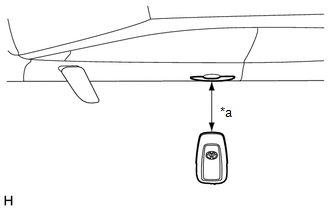

(2) Vérifier la zone de détection de déverrouillage à l'ouverture. Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte et à 0,7 à 1 m (2,30 à 3,28 ft.) environ du véhicule, comme indiqué sur le schéma, et s'assurer que la LED (rouge) du sous-ensemble d'émetteur de clé électronique clignote.
*a | 0,7 à 1 m (2,30 à 3,28 ft.) |
(3) Avec le système en mode d'attente de déverrouillage, saisir l'ensemble de poignée extérieure de porte avant (porte du conducteur) et vérifier si la porte se déverrouille.
CONSEIL:

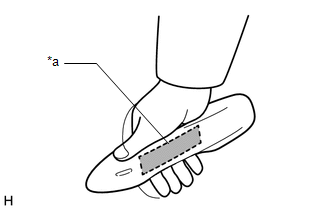

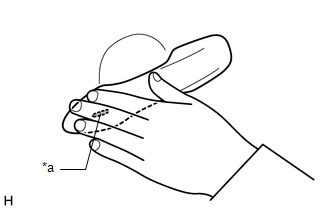

(4) Vérifier la sensibilité de réponse de déverrouillage. Avec le système en mode d'attente de déverrouillage, toucher la zone indiquée sur le schéma et s'assurer que la porte se déverrouille.
REMARQUE:
Si le capteur est touché trop rapidement ou est relâché trop lentement, le capteur risque de ne pas réagir et la porte ne se déverrouillera pas.
*a | Capteur de déverrouillage (côté arrière) |
CONSEIL:
Vérifier la porte du passager avant en suivant la même procédure.
VERIFIER LA FONCTION DE VERROUILLAGE A L'OUVERTURE
(a) Vérifier la fonction de verrouillage à l'ouverture (porte du conducteur, porte du passager avant).
REMARQUE:
Si le sous-ensemble d'émetteur de clé électronique se trouve dans le véhicule, mais en dehors de la zone de détection (sur le tableau de bord, dans la boîte à gants, sur le plancher) et qu'une opération de verrouillage de porte est effectuée, la fonction de prévention d'enfermement de clé ne fonctionnera pas et le sous-ensemble d'émetteur de clé électronique sera enfermé dans le véhicule.
*a | Capteur de verrouillage |
(1) Avec la porte fermée et déverrouillée, toucher le capteur de verrouillage de l'ensemble de poignée extérieure de porte avant de la porte du conducteur tout en portant le sous-ensemble d'émetteur de clé électronique et s'assurer que la porte se verrouille.
CONSEIL:
(2) Vérifier la plage de fonctionnement du verrouillage à l'ouverture. Maintenir le sous-ensemble d'émetteur de clé électronique à environ 0,7 à 1 m (2,30 à 3,28 ft.) en dessous du bord inférieur de la vitre de porte et à environ0,3 m (0,984 ft.) du véhicule comme indiqué sur le schéma, toucher le capteur de verrouillage et s'assurer que la porte se verrouille.
CONSEIL:
*a | 0,7 à 1 m (2,30 à 3,28 ft.) |
VERIFIER LA FONCTION D'OUVERTURE DE PORTE DE COMPARTIMENT A BAGAGES

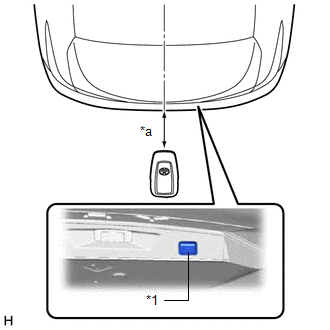

(a) Vérifier la fonction d'ouverture de compartiment à bagages (contacteur de clé électronique du compartiment à bagages).
(1) Effectuer une opération de verrouillage à distance pour verrouiller les portes, actionner le contacteur de clé électronique du compartiment à bagages tout en étant muni du sous-ensemble d'émetteur de clé électronique et s'assurer que la porte de compartiment à bagages s'ouvre.
*1 | Contacteur de clé électronique de compartiment à bagages |
*a | 0,7 à 1 m (2,30 à 3,28 ft.) |
(2) Vérifier la plage de fonctionnement d'ouverture du compartiment à bagages à l'ouverture. Tout en se tenant à l'arrière du véhicule, maintenir le sous-ensemble d'émetteur de clé électronique de manière à ce qu'il soit orienté dans le sens indiqué sur le schéma ci-dessus à la même hauteur que le contacteur de clé électrique de compartiment à bagages et à environ 0,7 à 1 m (2,30 à 3,28 ft.) du véhicule, appuyer sur le contacteur de clé électronique du compartiment à bagages et s'assurer que la porte de compartiment à bagages s'ouvre.
VERIFIER LA FONCTION DE DEMARRAGE A BOUTON POUSSOIR
Cliquer ici
VERIFIER LA FONCTION DE PREVENTION D'ENFERMEMENT DE CLE (INTERIEUR DU VEHICULE)
REMARQUE:
Afin d'éviter que le sous-ensemble d'émetteur de clé électronique ne soit enfermé à l'intérieur du véhicule, effectuer cette vérification avec une vitre de porte ouverte.
(a) Vérifier la fonction de prévention d'enfermement de clé (habitacle).
(1) Mettre le contacteur du moteur en position OFF.
(2) Placer le sous-ensemble d'émetteur de clé électronique sur un siège avant ou arrière.
(3) Fermer toutes les portes et de s'assurer qu'elles sont déverrouillées.
(4) Toucher le capteur de verrouillage de porte et vérifier qu'aucune porte ne se verrouille et que le signal sonore de la fonction de prévention d'enfermement de clé (externe) retentit pendant environ 5 secondes.
VERIFIER LA FONCTION DE PREVENTION D'ENFERMEMENT DE CLE (DANS LE COMPARTIMENT A BAGAGES)
REMARQUE:
Afin d'éviter que le sous-ensemble d'émetteur de clé électronique ne soit enfermé à l'intérieur du véhicule, effectuer cette vérification avec une vitre de porte ouverte.
Si le sous-ensemble d'émetteur de clé électronique se trouve dans l'un ou l'autre des endroits ci-dessous, la fonction de prévention d'enfermement de clé peut ne pas fonctionner:
(a) Vérifier la fonction de prévention d'enfermement de clé (dans le compartiment à bagages).
(1) Mettre le sous-ensemble d'émetteur de clé électronique dans le compartiment à bagages une fois toutes les autres portes verrouillées. S'assurer que: 1) fermer la porte de compartiment à bagages déclenche le signal sonore de commande à distance (pendant environ 2 secondes) et 2) appuyer sur le contacteur de clé électronique de compartiment à bagages ouvre la porte du compartiment à bagages.

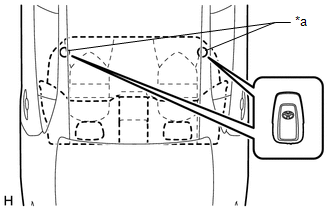

(2) Vérifier la zone de détection de prévention d'enfermement de clé. Etre attentif à l'orientation du sous-ensemble d'émetteur de clé électronique indiquée sur le schéma. Lorsque le sous-ensemble d'émetteur de clé électronique se trouve dans l'un des 2 endroits indiqués sur le schéma, vérifier les éléments suivants: 1) le signal sonore de commande à distance retentit à la fermeture de la porte du compartiment à bagages, et 2) la porte du compartiment à bagages s'ouvre en appuyant sur le contacteur de clé électronique de compartiment à bagages.
*a | Point de vérification |
CONSEIL:
Commencer la vérification pour les deux points de vérification.
(3) Vérifier la zone de détection de prévention d'enfermement de clé et l'ensemble de récepteur de clé électronique et de système de contrôle de pression des pneus pour s'assurer que les ondes ne sont pas interrompues. Tenir le sous-ensemble d'émetteur de clé électronique à hauteur du bord inférieur de la porte de compartiment à bagages et dans l'alignement du centre de l'arrière du véhicule. Etre attentif à l'orientation et à la position du sous-ensemble d'émetteur de clé électronique indiquées sur le schéma.
*a | 0,1 m minimum (0,328 ft. minimum) |
CONSEIL:
VERIFIER LA FONCTION DE REPONSE AUTOMATIQUE
(a) Vérifier la fonction de réponse automatique (clignotement des feux de détresse et retentissement du signal sonore).
Fonctionnement de l'ouverture |
Feux de détresse | Avertisseur sonore de fonctionnement à distance |
---|---|---|
Verrouillage à l'ouverture |
Clignote une fois | Retentit une fois |
Déverrouillage à l'ouverture |
Clignote deux fois | Retentit deux fois |
VERIFICATION DE LA FONCTION DU MODE D'ECONOMIE DE LA PILE DE L'EMETTEUR
Cliquer ici
VERIFIER LA FONCTION DE DESACTIVATION D'OUVERTURE
Cliquer ici
MODE DE DIAGNOSTIC DE CLE (à l'aide du Techstream)
CONSEIL:
(a) Sélectionner les menus suivants: Body Electrical / Smart Key / Utility / Communication Check (Key Diag Mode).
Body Electrical > Smart Key > Utility
Affichage du tester |
---|
Communication Check(Key Diag Mode) |
(b) Vérifier l'élément approprié en fonction du tableau suivant.
Affichage du tester | Elément de vérification |
---|---|
[CH1/CH2] Overhead + Driver Side*1 |
Ensemble de poignée extérieure de porte avant (antenne de clé électronique) (pour porte du conducteur) |
[CH1] Overhead + Driver Side*1 | |
[CH2] Overhead + Driver Side*1 | |
[CH1/CH2] Overhead + Passenger Side*2 |
Ensemble de poignée extérieure de porte avant (antenne de clé électronique) (pour porte du passager avant) |
[CH1] Overhead + Passenger Side*2 | |
[CH2] Overhead + Passenger Side*2 | |
[CH1/CH2] Overhead + Front Room*3 |
Ensemble d'antenne de clé électronique intérieur n° 2 (plancher avant) |
[CH1] Overhead + Front Room*3 | |
[CH2] Overhead + Front Room*3 | |
[CH1/CH2] Overhead + Rear Room*4 |
Ensemble d'antenne de clé électronique intérieur n° 2 (plancher arrière) |
[CH1] Overhead + Rear Room*4 | |
[CH2] Overhead + Rear Room*4 | |
[CH1/CH2] Overhead + Luggage*5 |
Antenne de clé électronique (à l'extérieur du compartiment à bagages) |
[CH1] Overhead + Luggage*5 | |
[CH2] Overhead + Luggage*5 | |
[CH1/CH2] Luggage + Luggage (inside)*6 |
Ensemble d'antenne de clé électronique intérieur n° 2 (intérieur du compartiment à bagages) |
[CH1] Luggage + Luggage (inside)*6 | |
[CH2] Luggage + Luggage (inside)*6 | |
[CH1/CH2] Luggage + Luggage*7 |
Antenne de clé électronique (à l'extérieur du compartiment à bagages) |
[CH1] Luggage + Luggage*7 | |
[CH2] Luggage + Luggage*7 | |
[CH1/CH2] Immobiliser Amp*8 |
Amplificateur (contacteur du moteur) |
[CH1] Immobiliser Amp*8 | |
[CH2] Immobiliser Amp*8 |
*: Si le sous-ensemble d'émetteur de clé électronique est détecté avec le canal 1 ou 2, le signal sonore retentit.
(c) Amener le sous-ensemble d'émetteur de clé électronique près de l'antenne de clé électronique sélectionnée et s'assurer que le signal sonore de commande à distance retentit.
CONSEIL:
Le signal sonore retentit sous forme de bips courts, répétitifs pour tous les éléments sauf "Overhead + Rear Room"*4. Pour "Overhead + Rear Room"*4, pour lesquels le signal sonore est un long bip continu.
(d) *1: Ensemble de poignée extérieure de porte avant (pour porte du conducteur)
*a | 0,7 à 1 m (2,30 à 3,28 ft.) |
CONSEIL:

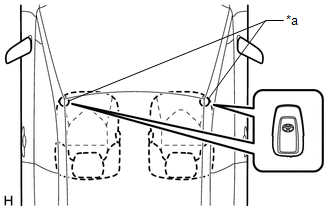

(e) *3: Ensemble d'antenne de clé électronique intérieur n° 2 (plancher avant)
*a | Point de vérification |
CONSEIL:
Placer le sous-ensemble d'émetteur de clé électronique sur l'assise de siège avant du siège du conducteur ou sur le siège du passager avant.
(f) *4: Ensemble d'antenne de clé électronique intérieur n° 2 (plancher arrière)
*a | Point de vérification |
CONSEIL:
Placer le sous-ensemble d'émetteur de clé électronique sur l'assise de siège arrière.

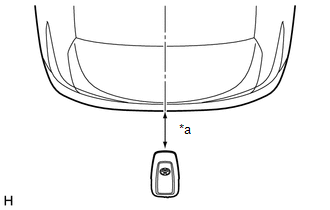

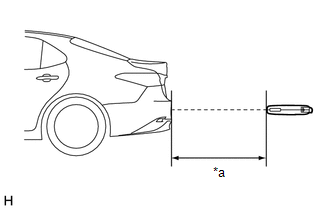

(g) *5, *7: Antenne de clé électronique (à l'extérieur du compartiment à bagages)
*a | 0,7 à 1 m (2,30 à 3,28 ft.) |
CONSEIL:
Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que la surface supérieure du pare-chocs arrière en veillant à l'aligner sur le centre de l'arrière du véhicule, comme indiqué sur le schéma.

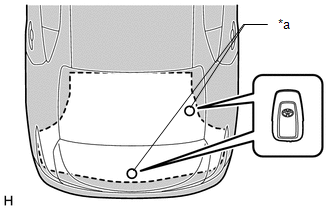

(h) *6: Ensemble d'antenne de clé électronique intérieur n° 2 (intérieur du compartiment à bagages)
*a | Point de vérification |
CONSEIL:
Placer le sous-ensemble d'émetteur de clé électronique sur le plancher du compartiment à bagages.

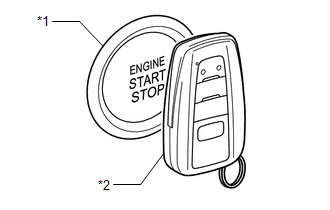

(i) *8: Amplificateur (contacteur du moteur)
*1 | Contacteur du moteur |
*2 | Sous-ensemble d'émetteur de clé électronique |
CONSEIL:
Tout en orientant le côté du logo du sous-ensemble d'émetteur de clé électronique vers le contacteur du moteur, maintenir l'émetteur près du contacteur du moteur.
