VERIFICATION DU FONCTIONNEMENT

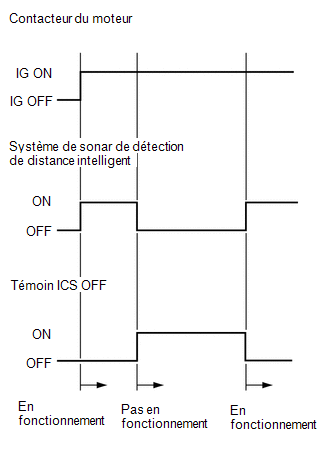

VERIFICATION DU FONCTIONNEMENT DU TEMOIN ICS OFF
(a) Mettre le contacteur du moteur en position ON (IG).
(b) Désactiver le système de sonar de détection de distance intelligent et s'assurer que le témoin ICS OFF du combiné d'instruments s'allume.
CONSEIL:
Si le système de sonar de détection de distance intelligent n'est pas réglé sur OFF dans les réglages de personnalisation, le système de sonar de détection de distance intelligent fonctionne lorsque le contacteur du moteur est mis en position ON (IG).
ZONE DE DETECTION

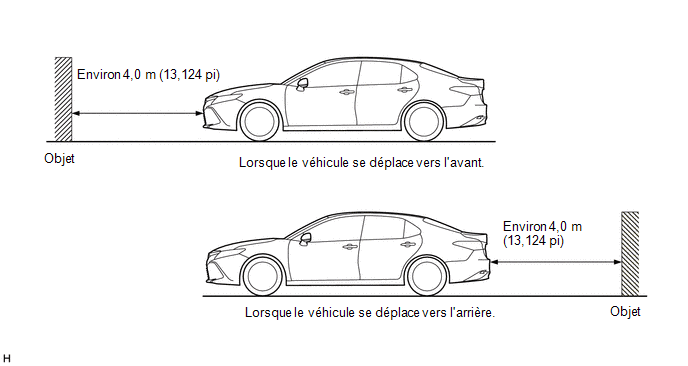

(a) Distance de détection du système de sonar de détection de distance intelligent
CONSEIL:
La plage de détection indiquée sur le schéma concerne la détection d'un objet qui mesure 2,0 m (6,562 pi) de large, 1,0 m (3,281 pi) de haut et qui est perpendiculaire au sol.
REMARQUE:
Même si le système de sonar de détection de distance intelligent détecte un objet, le système risque de ne pas fonctionner selon les conditions de fonctionnement du véhicule.
Pieces Constitutives
PIECES CONSTITUTIVES SCHEMA
*1 SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
- -
N*m (kgf*cm, lbf*pi): couple de serrage prescrit
- - SCHEMA
*1 ISOLANT THERMIQUE DE PLANCHER INFERIEUR AVANT N° 1
- -
N*m (kgf*cm, lbf ...
Verification
VERIFICATION PROCEDURE 1. VERIFIER LA SOUPAPE DE DECHARGE DE POMPE A HUILE
(a) Enduire d'huile moteur la soupape de décharge de pompe à huile puis s'assurer qu'elle glisse sans à-coups dans l'orifice de la soupape sous l'effet de son propre poids.
CONSEIL: Si la soupape de décharge de p ...
Contacteur D'eclairage De Seuil De Compartiment Moteur
Pieces ConstitutivesPIECES
CONSTITUTIVES SCHEMA
*1 JOINT DE CONDUITE
D'ADMISSION D'AIR FROID *2
CONTACTEUR D'ECLAIRAGE DE SEUIL DE COMPARTIMENT MOTEUR (ENSEMBLE DE
VERROUILLAGE DE CAPOT)
*3 CAPUCHON D'ECROU DE
VERROUILLAGE DE CAPOT -
-
...
